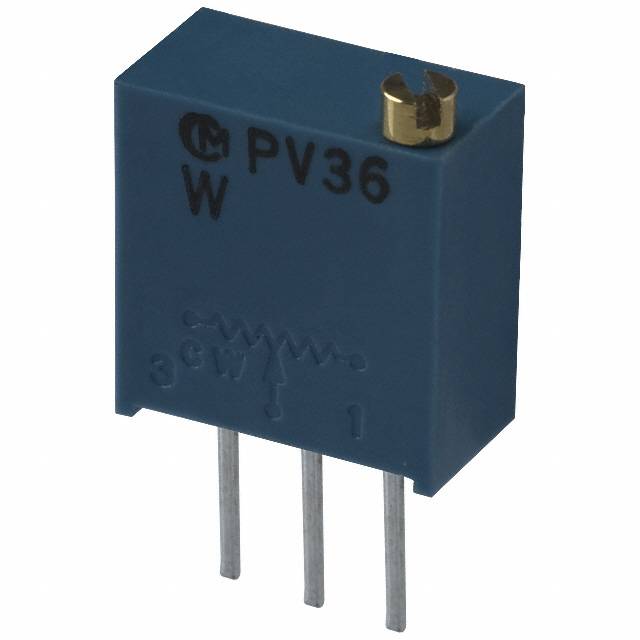

Резисторы подстроечные PV36W202C01B00
У поставщика
ПроизводительBourns
КатегорияРезисторы подстроечные
У поставщиков
600 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:500 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 238,42 |
| от 11 | 223,50 |
| от 22 | 211,35 |
| от 50 | 202,31 |
| от 100 | 195,57 |
Склад 39
В наличии:100 шт.
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 324,51 |
| от 13 | 310,41 |
| от 22 | 302,77 |
| от 36 | 296,62 |
| от 60 | 290,92 |
Описание
Подстроечный резистор PV36W202C01B00 от Bourns — это многооборотный потенциометр с открытой конструкцией. Компонент предназначен для точной ручной подстройки параметров в цепях постоянного и переменного тока. Отличается стабильностью характеристик и надежностью контакта, что делает его востребованным в промышленной и измерительной аппаратуре.
Технические характеристики
| ТКС | ±100 ppm/°C |
| Серия | PV36 |
| Тип | подстроечный |
| Корпус | Lead Sealed 10mm Square |
| Особенности | Multiturn / Cermet / Sealed, Available in both top and side adjustment, Units can be pre-adjusted at clockwise, counter-clockwise or standard 50% position, Standoffs allow thorough PC board washing, Chevron seal design, RoHS compliant |
| Тип вывода | Inline |
| Размеры | Ширина: 6.40mm ± 1.32mm (.252in ± .052in); Высота: 9.53mm (.375in); Длина: 10.03mm (.395in); Шаг выводов: 2.54mm (.100in); Диаметр штыря: 0.51mm ± 0.03mm (.020in ± .001in); Adjustment slot depth: 0.76mm (.030in); Adjustment slot width: 0.56mm (.022in); Adjustment slot diameter: 2.19mm (.086in) |
| Сопротивление | 2k ohm |
| Артикул | PV36W202C01B00 |
| Ном. мощность | 0.5W (70°C) |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Тип компонента | Trimmer Potentiometer |
| Соотв. RoHS | Да |
| Adjustment type | Top Adjustment |
| Number of turns | 25 |
| Метод пайки | Wave (Single and Dual) |
| Допуск сопротивления | ±10% |
| Effective rotation angle | 25 turns |
| Сопротивление | 2 кОм |
| Диап. раб. темп. | -55 to +125 °C |
