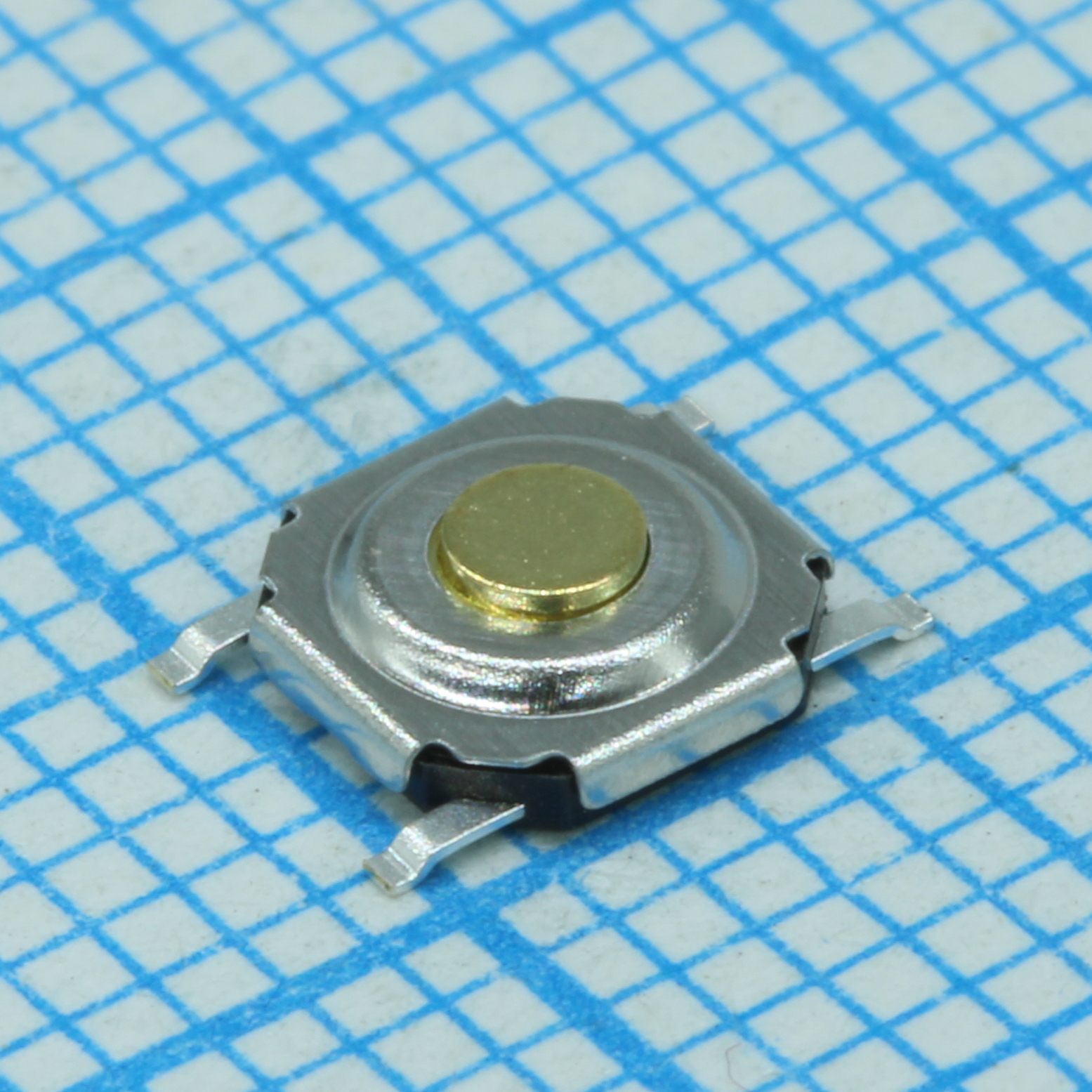

Кнопка тактильная 5.2х5.2х1.5мм 0.05А 12В 200000 циклов 250гр SMD лента на катушке
У поставщика
ПроизводительC&K Components
У поставщиков
1 863 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 863 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 62 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,34 |
| от 56 | 10,68 |
| от 112 | 9,90 |
| от 223 | 8,99 |
| от 446 | 8,21 |
Описание
Тактильная кнопка от C&K Components с габаритами 5.2х5.2х1.5 мм. Коммутирует ток до 0.05 А при напряжении 12 В, усилие нажатия 250 г и рассчитана на 200 000 циклов срабатывания. Корпус SMD с выводами типа «крыло чайки» подходит для автоматизированного монтажа. Применяется в пультах управления, бытовой технике и портативных устройствах.
Технические характеристики
| RoHS | LFS RoHS, silver plated |
| Высота | 1.5 mm |
| Серия | PTS526 |
| Ход | 0.25 mm +/- 0.1 mm |
| Функция | momentary action |
| Тип монтажа | SMD |
| Footprint | 5.2 x 5.2 mm |
| Упаковка | In reels of 4,000 pieces for 1.5; 1.7 and 2.0 mm height |
| Клеммы | J and G type for SMT |
| Ground pin | No ground pin |
| Bounce time | ≤ 10 ms |
| Ток, А | 0,05 |
| Напряжение, В | 12 |
| Выводы | Gullwing SMT leads |
| Тип привода | стандартный |
| Срок службы | 200,000 operations |
| Рабочее усилие | 250 ± 50 gf |
| Reel dimensions | External diameter 330 mm, according to EIA 481B |
| Метод пайки | Infrared Reflow Soldering in accordance with IEC61760-1 |
| Описание | Tactile Switches 50mA 12VDC, 5.2x5.2mm, 1.5mm H, 260gf, G leads, No ground pin, metal actuator |
| Сопр. контакта | ≤ 100 mΩ initial |
| Расположение контактов | 1 make contact = SPST N.O. |
| Эл. прочность | 250 VAC (1 min) |
| Сопр. изоляции | ≥ 100 MΩ |
| Раб. температура | -40°C to 85°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Switch Tactile N.O. SPST Round Button Gull Wing 0.05A 12VDC 200000Cycles 2.45N SMD T/R |
