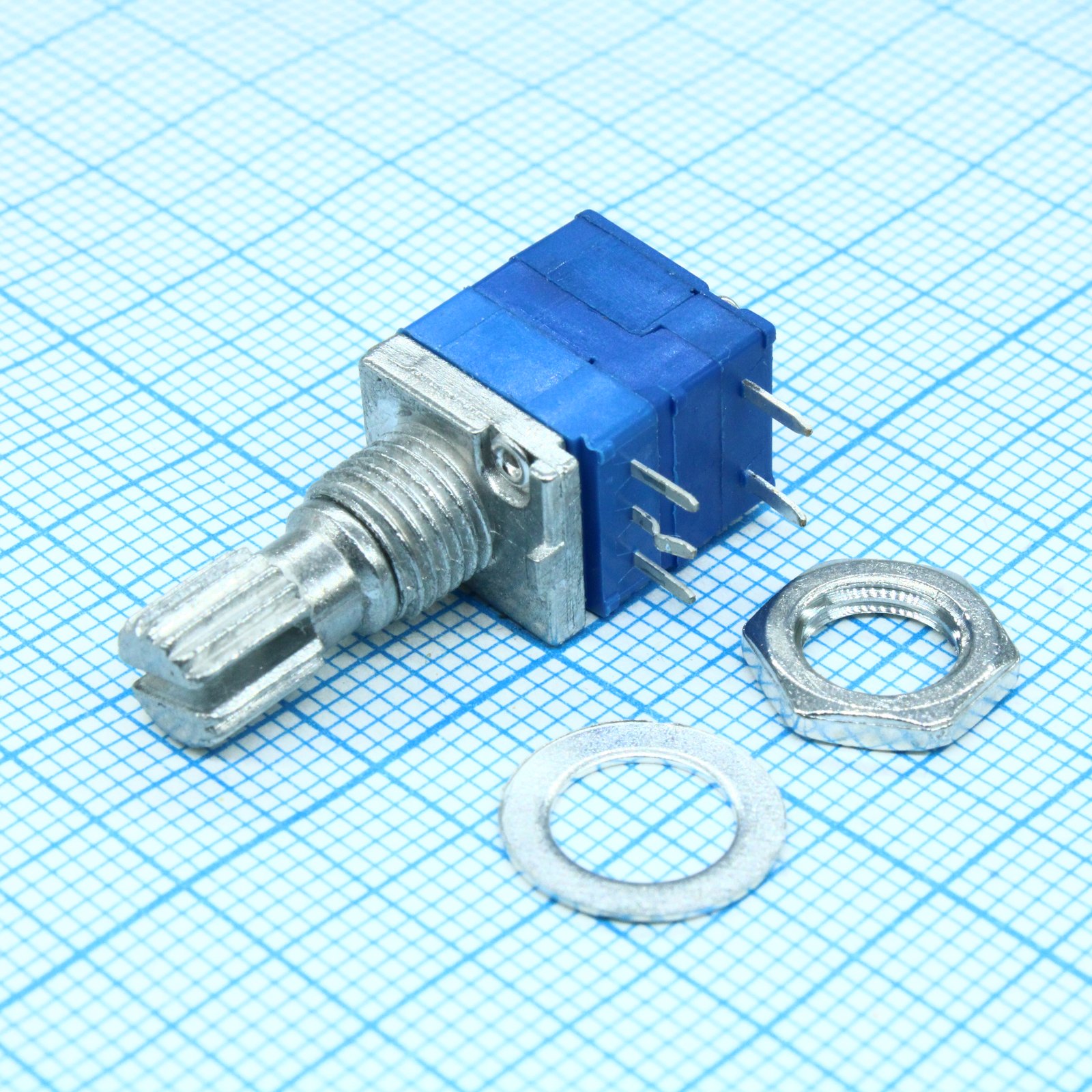

Потенциометр непроволочный 10кОм 0.05Вт линейный
У поставщика
ПроизводительBourns
КатегорияПотенциометры
У поставщиков
337 шт.
Норм. уп.: 117
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт467,47 ₽
Сумма934,94 ₽
+ доплата 490,00 ₽
В наличии337 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 5 — 441,82 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 934,94 ₽. До заказа без доплаты не хватает 16 365,06 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 934,94 ₽
Описание
Потенциометр непроволочный от Bourns с сопротивлением 10 кОм. Рассчитан на мощность 0,05 Вт, имеет линейную характеристику и один механический оборот. Компактный корпус с выводами под пайку и креплением на панель. Применяется в бытовой электронике и аудиотехнике для регулировки громкости и тембра.
Технические характеристики
| Шум | 100mV max |
| Закон изменения сопротивления (характеристика) | Linear (B) |
| Корпус | 9mm Multi-Ganged Potentiometer w/Rotary Switch |
| Размеры | 13.4 ± 0.5 mm (length for 1 section) |
| Сопротивление | 10kOhms |
| Shaft style | K (Knurled Type Shaft, Metal) |
| Длина вала | 15mm |
| Shaft wobble | 0.6 x L/20 mm p-p max |
| Усилие остановки | 4.0 kg-cm |
| Конечное сопротивление | 20ohms max |
| Способ монтажа | THT |
| Соотв. RoHS | Да |
| Крутящий момент при работе | 10 to 250 g-cm |
| Пайка волной | 260°C max for 5 seconds |
| Tracking error | ±3dB (-40dB to 0dB) |
| Момент затяжки | 7.0 kg-cm min |
| Код сопротивления | 103 |
| Ресурс вращения | 15000 cycles |
| Механический угол | 300° ±10° |
| Ручная пайка | 270°C max for 3 seconds |
| Количество секций | 1 |
| Switch rated power | 3A @ 16VDC |
| Допуск сопротивления | ±10% or ±20% |
| Switch detent torque | 400 g-cm max |
| Примечание | 10К |
| Сопр. изоляции | 100Mohms @ 250VDC |
| Раб. температура | -10°C to +50°C |
| Rated power audio taper | 0.025W |
| Switch activation angle | 50° max |
| Тип упаковки | Palette (палетта) |
| Rated power linear taper | 0.05W |
| Shaft push pull strength | 5.0 kgf min |
| Макс. рабочее напряжение | 150VAC, 20VDC |
| Сопротивление контактов переключателя | 50 milliohms max |
| Описание (англ.) | Res Carbon Film POT 10K Ohm 20% 0.05W 1(Mech)Turn 6mm (28.4x9.5x11.3mm) Pin Panel Mount Thru-Hole |
| Диэлектрическая прочность | 300VAC |
| Крепление | панель |
