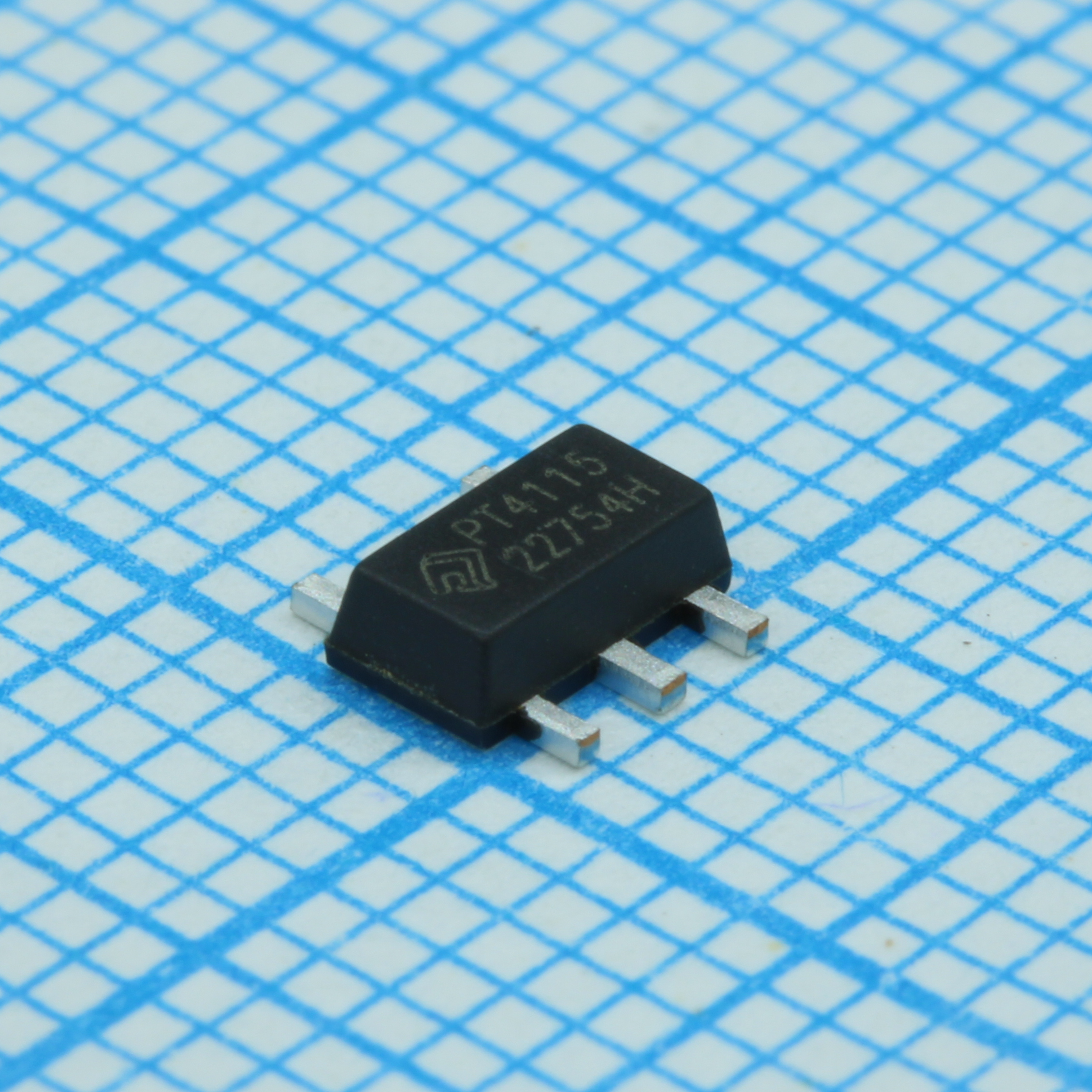

Драйвер LED 30В 1.2A PT4115B89E
У поставщика
ПроизводительPowTech
КатегорияУправление светодиодами (драйвера)
У поставщиков
43 970 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 39
В наличии:22 453 шт.
Срок поставки: до недели
Норм. уп.: 4000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,83 |
| от 240 | 14,66 |
| от 400 | 13,43 |
| от 660 | 12,46 |
| от 1 100 | 11,78 |
Склад 13
В наличии:21 517 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 44 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,00 |
| от 349 | 14,55 |
| от 697 | 13,57 |
| от 1 394 | 12,71 |
| от 2 787 | 12,14 |
Описание
Драйвер светодиодов PT4115B89E от PowTech — это понижающий преобразователь для мощных LED. Работает при входном напряжении до 30 В и обеспечивает выходной ток до 1,2 А. Выполнен в компактном корпусе SOT89-5. Подходит для использования в LED-освещении, светодиодных лентах и прожекторах.
Технические характеристики
| Корпус | SOT89-5 |
| Тип монтажа | SMD |
| Dimming ratio | 5000:1 |
| Метод управления | hysteretic control |
| Макс. КПД | 97% |
| Соотв. RoHS | Да |
| Uvlo threshold | 5.1V |
| Uvlo hysteresis | 500mV |
| Макс. вых. мощность | 30W |
| Dim frequency max | 50kHz |
| Current sense type | high-side |
| Esd susceptibility | 2kV |
| Макс. вых. ток | 1.2A |
| Диап. вх. напр. | 6V to 30V |
| Dim pull up resistor | 200kΩ |
| Switch on resistance | 0.4Ω to 0.6Ω |
| Dim input low voltage | 0.3V |
| Dim input high voltage | 2.5V |
| Switch leakage current | 0.5µA to 5µA |
| Точность выходного тока | ±5% |
| Макс. частота переключения | 1MHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to 150°C |
| Switch continuous current | 1.2A |
| Thermal shutdown threshold | 160°C |
| Led open circuit protection | inherent |
| Диап. раб. темп. | -40°C to 85°C |
| Гистерезис тепловой защиты | 20°C |
| Quiescent supply current off | 95µA |
| Описание (англ.) | 30V, 1.2A Step-down High Brightness LED Driver |
| Current sense threshold voltage | 95mV to 105mV |
| Dim dc brightness control range | 0.5V to 2.5V |
| Current sense threshold hysteresis | ±15% |
| Термосопротивление переход-среда | 45°C/W |
