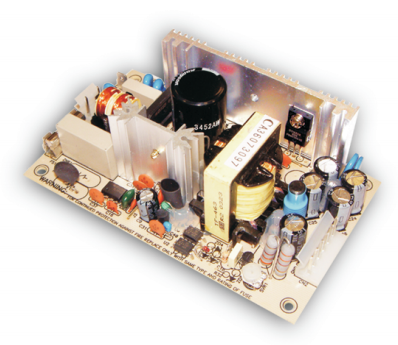

Источник питания PT-65D
У поставщика
У поставщиков
29 шт.
Норм. уп.: 6
Цены поставщиков
Склад 13
В наличии:15 шт
Срок поставки: до недели
Норм. уп.: 54
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 736,91 |
| от 2 | 1 655,18 |
| от 4 | 1 588,60 |
| от 7 | 1 539,17 |
| от 13 | 1 502,41 |
Склад 39
В наличии:9 шт.
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 455,06 |
| от 3 | 1 415,75 |
| от 5 | 1 395,23 |
| от 9 | 1 378,59 |
| от 15 | 1 359,40 |
Склад 16
В наличии:5 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 381,05 |
Описание
Источник питания PT-65D от MEAN WELL — это многоканальный блок с выходным напряжением 5 В и током от 0,5 до 5,0 А. Устройство обеспечивает максимальную мощность 68 Вт при эффективности 79% и низком уровне пульсаций (50 мВ). Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| MTBF | 277.2k hrs min (MIL-HDBK-217F @25°C) |
| Вес | 0.25kg |
| Ток, А | 0.5~5.0A |
| Напряжение, В | 5V |
| Тип монтажа | Chassis mount with screw terminals (M1, M2) |
| Макс. мощность | 68W |
| Время нарастания | 20ms at full load |
| Допуск | ±4% |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis |
| Размеры | 127x76x42mm (LxWxH) |
| КПД | 79% |
| Время установки | 800ms at full load |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Тип упаковки | Enclosed metal case |
| Тип. КПД | 79% |
| Ток утечки | <0.75mA |
| Время удержания тип. | 60ms at full load |
| Ед. тока | А |
| Пульсации и шум | 50mV |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Тип. входной ток | 1.5A @115VAC, 0.9A @230VAC |
| Total rated power | 68W |
| Пусковой ток типовой | 20A @115VAC cold start, 40A @230VAC cold start |
| Output ch1 voltage | 5V |
| Output ch2 voltage | 12V |
| Output ch3 voltage | 24V |
| Диап. вх. напр. | 90~264VAC / 127~370VDC |
| Защита от перегр. | Hiccup mode, auto recovery |
| Темп. хранения | -20~+85°C |
| Раб. температура | -10~+60°C (with derating) |
| Input connector type | Molex 5277-02 (CN1) or equivalent |
| Сопр. изоляции | 100M Ohms @500VDC |
| Output ch1 tolerance | 4.0% |
| Output ch2 tolerance | 6.0% |
| Output ch3 tolerance | 6.0% |
| Диапазон вх. частоты | 47~440Hz |
| Output connector type | Molex 5273-06 (CN2) or equivalent |
| Темп. коэф. | 0.04%/°C on +5V output (0~50°C) |
| Выдерживаемое напряжение вх-земля | 1.5KVAC |
| Выдерживаемое напряжение вх/вых | 3KVAC |
| Выдерживаемое напряжение вых-земля | 0.5KVAC |
| Output ch1 current range | 0.5~5A |
| Output ch1 current rated | 4A |
| Output ch2 current range | 0.2~4A |
| Output ch2 current rated | 2A |
| Output ch3 current range | 0.2~1.3A |
| Output ch3 current rated | 1A |
| Защита от КЗ | Yes (implied) |
| Output ch1 line regulation | 1.0% |
| Output ch1 load regulation | 2.0% |
| Output ch2 line regulation | 2.0% |
| Output ch2 load regulation | 5.0% |
| Output ch3 line regulation | 3.0% |
| Output ch3 load regulation | 5.0% |
| Overvoltage protection ch1 | 5.75~6.75VDC, hiccup mode |
| Output ch1 ripple noise max | 50mVp-p |
| Output ch2 ripple noise max | 100mVp-p |
| Output ch3 ripple noise max | 200mVp-p |
| Output power max convection | 68W |
| Output power max forced air | 72W (18CFM min) |
| Output ch1 voltage adjust range | 4.75~5.5V |
