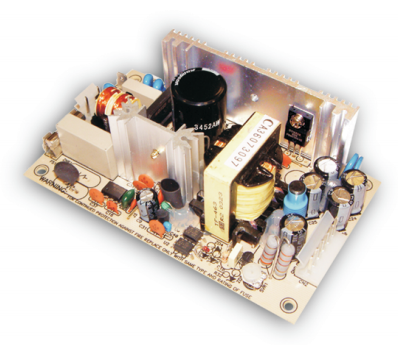

Источник питания PT-65B
У поставщика
У поставщиков
83 шт.
Норм. уп.: 6
Цены поставщиков
Склад 39
В наличии:58 шт.
Срок поставки: до недели
Норм. уп.: 6
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 413,08 |
| от 3 | 1 374,98 |
| от 5 | 1 355,11 |
| от 9 | 1 338,99 |
| от 15 | 1 320,37 |
Склад 13
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 54
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 676,23 |
| от 2 | 1 597,79 |
| от 4 | 1 533,89 |
| от 7 | 1 486,47 |
| от 13 | 1 451,19 |
Описание
Источник питания PT-65B от MEAN WELL — многоканальный блок с выходным напряжением 5 В и током от 0,4 до 7,0 А. Максимальная мощность составляет 64 Вт при эффективности 77% и низком уровне пульсаций 50 мВ. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Модель | PT-65B |
| Мощность | 64 Вт |
| Допуск | 4 % |
| Пульсации и шум | 50mV |
| КПД | 77% |
| Пусковой ток | 20A/115VAC, 40A/230VAC |
| Время удержания | 60ms |
| Защита от перенапряжения | 5.75~6.75VDC on CH1, hiccup mode |
| Упаковка | 54pcs/15.9Kg/1.35CUFT |
| MTBF | 277.2K hrs min. MIL-HDBK-217F (25°C) |
| Примечание | HS1,HS2 cannot be shorted; M1,M2 should be grounded for EMI |
| Вес | 0.25Kg |
| Охлаждение | Free air convection |
| Ток, А | 7 |
| Напряжение, В | 5 |
| Тип монтажа | Chassis mount |
| Макс. мощность | 64W |
| Время нарастания | 20ms |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis |
| Переменный ток | 1.5A/115VAC, 0.9A/230VAC |
| Размеры | 127*76*42mm (L*W*H) |
| Время установки | 800ms |
| Ном. мощность | 63.5W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Dc voltage ch1 | 5V |
| Dc voltage ch2 | 12V |
| Dc voltage ch3 | -12V |
| Диап. частот | 47~440Hz |
| Входной разъем | Molex 5277-02 or equivalent |
| Ток утечки | <0.75mA |
| Выходные каналы | 3 |
| Выходной разъем | Molex 5273-06 or equivalent |
| Макс. вых. мощность | 72W with 18CFM forced air |
| Ripple noise ch1 | 50mVp-p |
| Ripple noise ch2 | 120mVp-p |
| Ripple noise ch3 | 100mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Current range ch1 | 0.4~7A |
| Current range ch2 | 0.2~3.2A |
| Current range ch3 | 0~0.7A |
| Rated current ch1 | 5.5A |
| Rated current ch2 | 2.5A |
| Rated current ch3 | 0.5A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 90~264VAC, 127~370VDC |
| Line regulation ch1 | 1.0% |
| Line regulation ch2 | 2.0% |
| Line regulation ch3 | 1.0% |
| Load regulation ch1 | 3.0% |
| Load regulation ch2 | 4.0% |
| Load regulation ch3 | 1.0% |
| Защита от перегр. | Hiccup mode, auto recovery |
| Защита | Short circuit, Overload, Over voltage |
| Темп. хранения | -20~+85°C |
| Частота перекл. | 65KHz |
| Раб. температура | -10~+60°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Output pin assignment | Pin1: V2, Pin2,3: +5V, Pin4,5: COM, Pin6: V3 |
| Voltage tolerance ch1 | 4.0% |
| Voltage tolerance ch2 | 7.0% |
| Voltage tolerance ch3 | 5.0% |
| Темп. коэф. | 0.04%/°C (0~50°C) on +5V output |
| Voltage adjust range ch1 | 4.75~5.5V |
