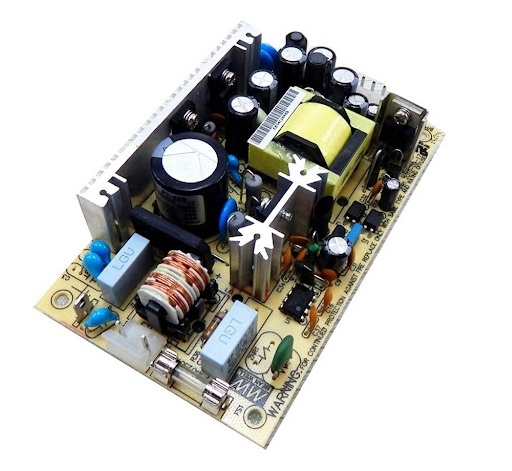

Источник питания PT-45C
У поставщика
У поставщиков
211 шт.
Норм. уп.: 8
Цены поставщиков
Склад 39
В наличии:202 шт.
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 314,03 |
| от 3 | 1 278,03 |
| от 6 | 1 259,23 |
| от 10 | 1 243,97 |
| от 16 | 1 226,51 |
Склад 13
В наличии:9 шт
Срок поставки: до недели
Норм. уп.: 72
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 525,46 |
| от 2 | 1 453,45 |
| от 4 | 1 394,80 |
| от 7 | 1 351,26 |
| от 14 | 1 318,87 |
Описание
Источник питания PT-45C от MEAN WELL — многоканальная модель с выходным напряжением 5 В и током до 5,0 А. Мощность устройства достигает 44 Вт при КПД 75%, а пульсации и шум не превышают 50 мВ. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Модель | PT-45C |
| Мощность | 44 Вт |
| Допуск | 4 % |
| Пульсации и шум | 50mV |
| КПД | 75% |
| Пусковой ток | 15A/115VAC, 30A/230VAC |
| Время удержания | 60ms |
| Упаковка | 72pcs/17Kg/1.35CUFT |
| MTBF | 288.1K hrs min. MIL-HDBK-217F (25°C) |
| Вес | 0.21Kg |
| Охлаждение | Free air convection |
| Ток, А | 5 |
| Напряжение, В | 5 |
| Тип монтажа | Chassis mount |
| Макс. мощность | 44W |
| Время нарастания | 20ms |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis |
| Переменный ток | 1A/115VAC, 0.7A/230VAC |
| Размеры | 127*76*28mm |
| Защита | Short circuit / Overload / Over voltage |
| Время установки | 800ms |
| Ном. мощность | 43.5W |
| ЭМС излучение | EN55022 Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Ch1 dc voltage | 5V |
| Ch2 dc voltage | 15V |
| Ch3 dc voltage | -15V |
| Heat sink note | HS1, HS2 cannot be shorted |
| Отв. монтажа | M1 and M2 should be grounded for EMI |
| Входной разъем | Molex 5277-02 or equivalent |
| Ток утечки | <0.75mA |
| Выходные каналы | 3 |
| Макс. вых. мощн. | 52W with 18CFM forced air |
| Выходной разъем | Molex 5273-06 or equivalent |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Ch1 current range | 0.4~5A |
| Ch1 rated current | 3A |
| Ch2 current range | 0.2~2.3A |
| Ch2 rated current | 1.6A |
| Ch3 current range | 0~0.5A |
| Ch3 rated current | 0.3A |
| Диап. вх. напр. | 90~264VAC, 127~370VDC |
| Line regulation ch1 | 1.0% |
| Line regulation ch2 | 2.0% |
| Line regulation ch3 | 1.0% |
| Load regulation ch1 | 3.0% |
| Load regulation ch2 | 4.0% |
| Load regulation ch3 | 1.0% |
| Защита от перегр. | Hiccup mode, auto recovery |
| Темп. хранения | -20~+85°C |
| Частота перекл. | 65KHz |
| Раб. температура | -10~+60°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Диапазон вх. частоты | 47~440Hz |
| Voltage tolerance ch1 | 4.0% |
| Voltage tolerance ch2 | 7.0% |
| Voltage tolerance ch3 | 5.0% |
| Output ripple noise ch1 | 50mVp-p |
| Output ripple noise ch2 | 120mVp-p |
| Output ripple noise ch3 | 100mVp-p |
| Темп. коэф. | 0.04%/°C (0~50°C) on +5V output |
| Выдерживаемое напряжение вх-земля | 1.5KVAC |
| Выдерживаемое напряжение вх/вых | 3KVAC |
| Выдерживаемое напряжение вых-земля | 0.5KVAC |
| Voltage adjust range ch1 | 4.75~5.5V |
| Overvoltage protection ch1 | 5.75~6.75VDC |
