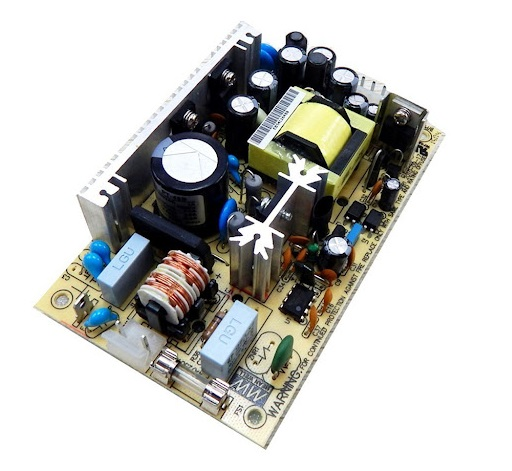

Источник питания PT-45B
У поставщика
У поставщиков
214 шт.
Норм. уп.: 8
Цены поставщиков
Склад 39
В наличии:184 шт.
Срок поставки: до недели
Норм. уп.: 8
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 180,30 |
| от 4 | 1 146,78 |
| от 6 | 1 129,21 |
| от 11 | 1 114,96 |
| от 18 | 1 098,96 |
Склад 13
В наличии:30 шт
Срок поставки: до недели
Норм. уп.: 72
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 351,48 |
| от 2 | 1 286,75 |
| от 4 | 1 234,02 |
| от 8 | 1 194,87 |
| от 15 | 1 165,76 |
Описание
Источник питания PT-45B от MEAN WELL — это многоканальная модель с выходным напряжением 5 В и током от 0,4 до 5,0 А. Максимальная мощность устройства составляет 43 Вт, а КПД достигает 75%. Такой блок питания подходит для промышленной автоматики и систем управления.
Технические характеристики
| Серия | PT-45 |
| Модель | PT-45B |
| Мощность | 43 Вт |
| Допуск | 4 % |
| Пульсации и шум | 50mV |
| КПД | 75% |
| Пусковой ток | COLD START 15A/115VAC, 30A/230VAC |
| Время удержания | 60ms at full load |
| Упаковка | 72pcs/17Kg/1.35CUFT |
| MTBF | 288.1K hrs min. MIL-HDBK-217F (25°C) |
| Вес | 0.21Kg |
| Охлаждение | Free air convection |
| Ток, А | 5 |
| Напряжение, В | 5 |
| Тип монтажа | Chassis mount |
| Гарантия | 2 years |
| Макс. мощность | 43W |
| Время нарастания | 20ms at full load |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| Переменный ток | 1A/115VAC, 0.7A/230VAC |
| Размеры | 127*76*28mm (L*W*H) |
| Время установки | 800ms |
| Описание | 45W Triple Output Switching Power Supply |
| Ном. мощность | 42.6W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2, -3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Ток утечки | <0.75mA |
| Выходные каналы | 3 |
| Макс. вых. мощность | 52W with 18CFM min forced air |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Влажн. хранения | 10 ~ 95% RH |
| Температурный коэффициент | 0.04%/°C (0 ~ 50°C) on +5V output |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Current range ch1 | 0.4 ~ 5A |
| Current range ch2 | 0.2 ~ 2.5A |
| Current range ch3 | 0 ~ 0.5A |
| Rated current ch1 | 3A |
| Rated current ch2 | 2A |
| Rated current ch3 | 0.3A |
| Выдерживаемое напр. | I/P-O/P: 3KVAC, I/P-FG: 1.5KVAC, O/P-FG: 0.5KVAC 1min. |
| Ac input connector | Molex 5277-02 or equivalent |
| Output voltage ch1 | 5V |
| Output voltage ch2 | 12V |
| Output voltage ch3 | -12V |
| Dc output connector | Molex 5273-06 or equivalent |
| Line regulation ch1 | 1.0% |
| Line regulation ch2 | 2.0% |
| Line regulation ch3 | 1.0% |
| Load regulation ch1 | 3.0% |
| Load regulation ch2 | 4.0% |
| Load regulation ch3 | 1.0% |
| Защита от перегр. | 53 ~ 75W rated output power, hiccup mode, auto recovery |
| Темп. хранения | -20 ~ +85°C |
| Частота перекл. | 65KHz |
| Раб. температура | -10 ~ +60°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Диапазон вх. частоты | 47 ~ 440Hz |
| Voltage tolerance ch1 | 4.0% |
| Voltage tolerance ch2 | 7.0% |
| Voltage tolerance ch3 | 5.0% |
| Диапазон входного AC | 90 ~ 264VAC |
| Диапазон входного напряжения DC | 127 ~ 370VDC |
| Output ripple noise ch1 | 50mVp-p |
| Output ripple noise ch2 | 120mVp-p |
| Output ripple noise ch3 | 100mVp-p |
| Voltage adjust range ch1 | 4.75 ~ 5.5V |
| Over voltage protection ch1 | 5.75 ~ 6.75VDC, hiccup mode, auto recovery |
