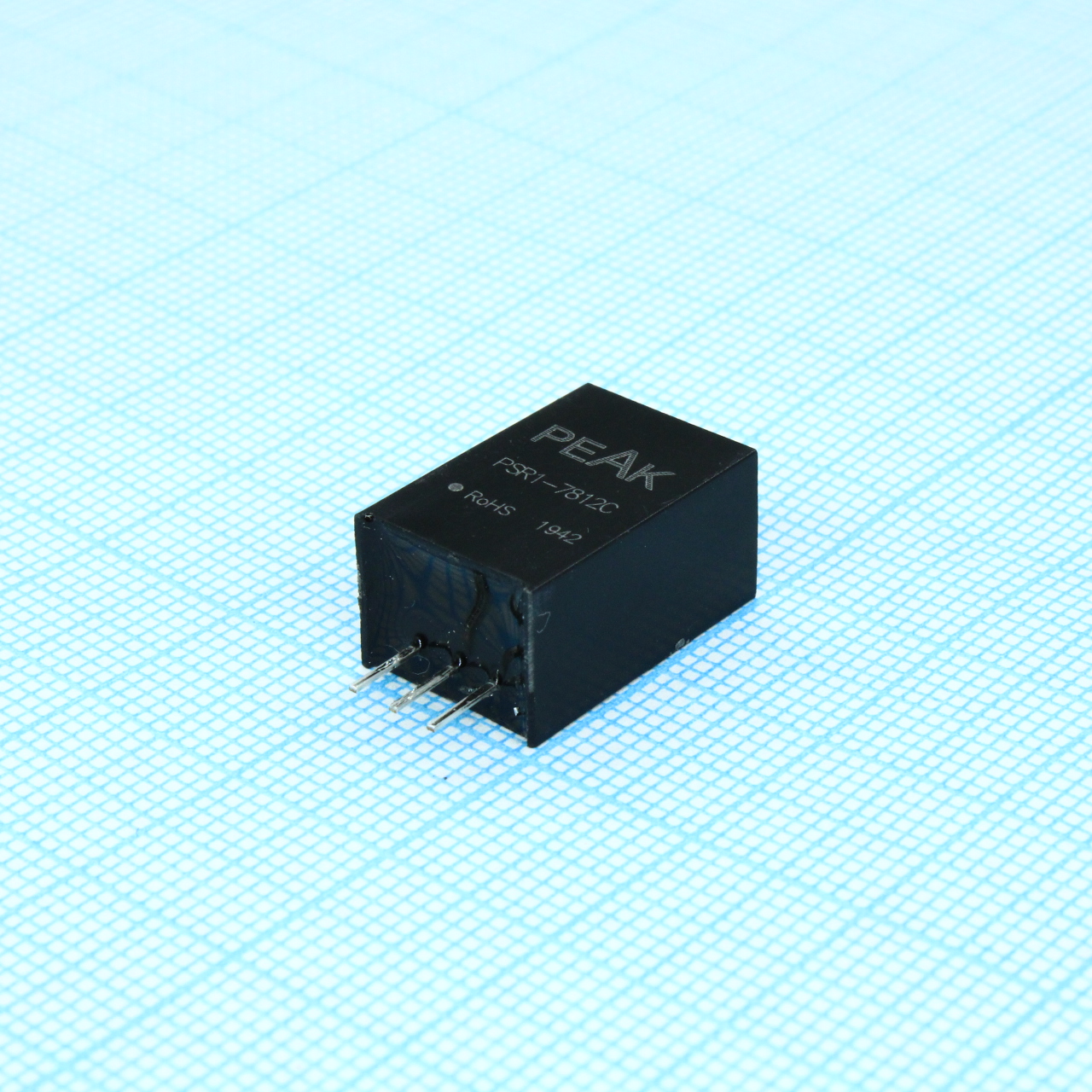

Преобразователь DC/DC, на печатную плату вход 16...32В выход 12В 1А
Нет в наличии
ПроизводительPEAK
КатегорияDC-DC преобразователи
Описание
Преобразователь DC/DC от PEAK. Модель обеспечивает стабильные 12В при токе до 1А, входное напряжение — от 16 до 32В. Компонент выполнен в компактном корпусе SIP3 и рассчитан на рабочий диапазон температур от -40 до +85 °C. Подходит для встраивания в промышленную автоматику и системы контроля.
Технические характеристики
| CS | IEC-61000-4-6 Pref. Criteria A |
| RS | IEC-61000-4-3 Pref. Criteria A |
| EFT | IEC-61000-4-4 Pref. Criteria B |
| ЭСР | IEC-61000-4-2 Pref. Criteria B |
| MTBF | >2 Mhrs (Calculated MIL-HDBK-217F) |
| Импульс | IEC-61000-4-5 Pref. Criteria B |
| Серия | PSR1 |
| Охлаждение | Nature / Free Air |
| Emc mov | S20K30 |
| Корпус | SIP3 |
| Emc ldm1 | 82uH |
| Emc ldm2 | 12uH |
| Влажность | 95% max (relative) |
| Тип монтажа | Выводной |
| Изоляция | неизолированный |
| Кол-во выводов | 3 |
| Шаг выводов | 2.54mm |
| Описание | Non-Isolated DC/DC Switching Regulator, Single Output, SIP3 |
| Тип выхода | Single Output |
| Артикул | PSR1-7812C |
| Вх. фильтр | Capacitors |
| Диаметр штыря | 0.5 ±0.05mm |
| Пульсации и шум | 75mV pk-pk max (20MHz bandwidth) |
| Материал корпуса | Plastic (UL94V-0 rated) or Open Frame |
| Emc filter c5 | 680uF/50V |
| Emc filter c6 | 4.7uF/50V |
| Case tolerance | ±0.5mm |
| Макс. КПД | 96% |
| Мин. КПД | 93% |
| Вых. напряжение | 12V |
| Рег. линии | ±0.2% per 1% Vin change |
| Рег. нагрузки | ±0.4% (10% to 100%) |
| Ток х.х. | 0.1mA |
| Ширина | 7.50mm |
| Точность напряжения | ±2% |
| Высота | 10.14mm |
| Длина | 11.50mm |
| Макс. вх. напр. | 36V |
| Мин. входное напряжение | 16V |
| Weight open frame | 2.1g |
| Макс. вых. ток | 1000mA |
| Radiated emissions | EN55022 Class B |
| Conducted emissions | EN55022 Class B |
| Макс. емк. нагрузка | 680uF |
| Pin pitch tolerance | ±0.35mm |
| Weight plastic case | 3.8g |
| Примечание | Возможная замена: AMSR-7812-NZ, AMSRO-7812-NZ |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 780kHz |
| Мин. частота переключения | 420kHz |
| Время восстановления после переходного процесса | 0.1 – 1ms max |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous (auto recovery) |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Рек. входной конденсатор | 10uF/50V ceramic |
| Рек. выходной конденсатор | 22uF/25V ceramic |
| Отклонение переходной характеристики | 50mV (25% load step) |
| Описание (англ.) | 12 Вт; корпус PCB; выход 12В @ 1А; вход: 16...32 [24] В; -40...85 °C |
| Температурный коэффициент | ±0.03%/°C max |
| Input capacitor high voltage note | For input voltages higher than 30VDC, add 22uF/50V input capacitor |
