Документация

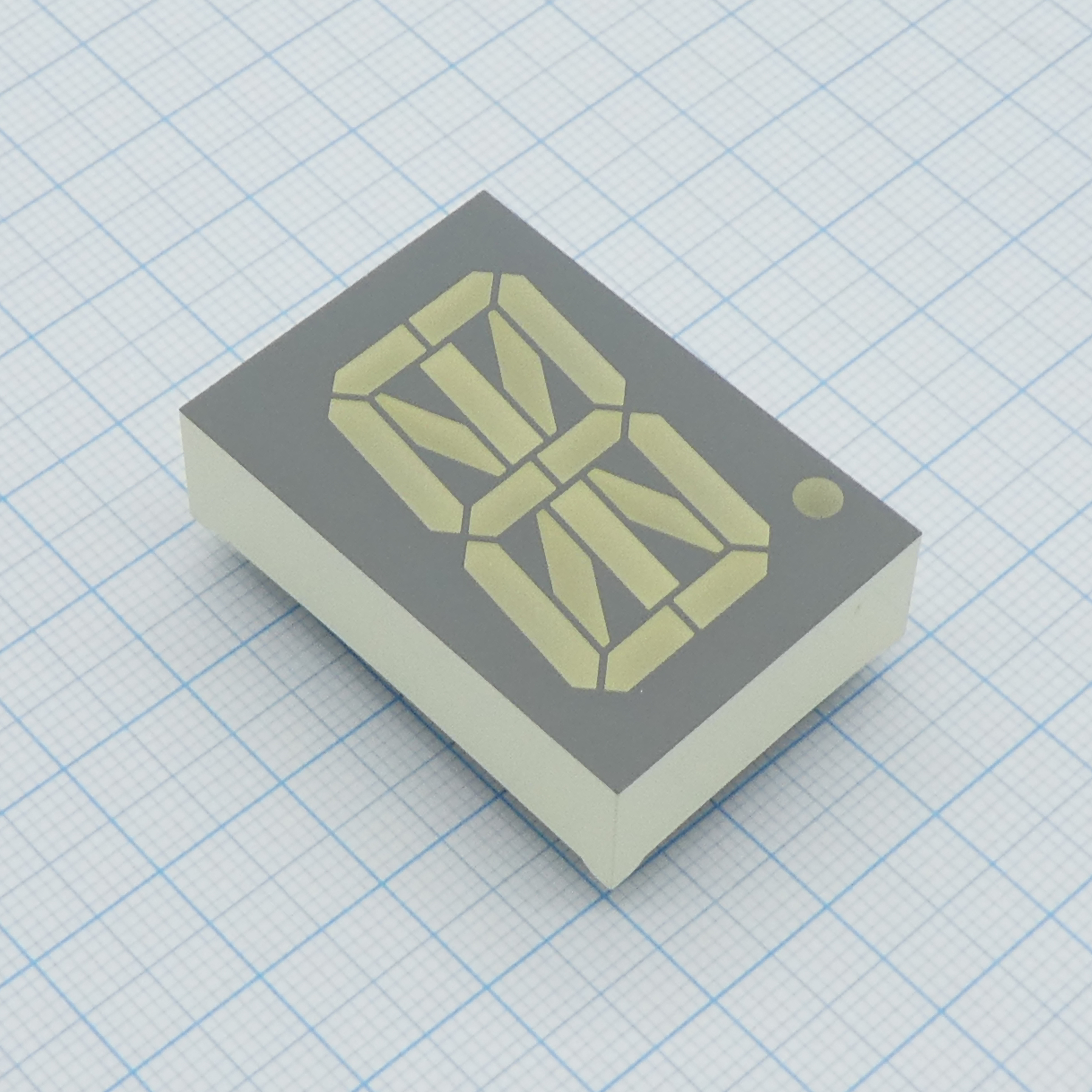

1 разрядный индикатор 30,48мм/красный/630нм/31-63мкд/ОК
У поставщика
ПроизводительKINGBRIGHT
У поставщиков
358 шт.
Норм. уп.: 12
Цены поставщиков
Склад 13
В наличии:358 шт
Срок поставки: до недели
Норм. уп.: 12
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 439,82 |
| от 7 | 414,85 |
| от 12 | 394,50 |
| от 36 | 379,37 |
| от 60 | 368,12 |
Описание
Одноразрядный светодиодный индикатор от KINGBRIGHT. Высота символа 30,48 мм, цвет свечения — красный (630 нм) с яркостью от 31 до 63 мкд. Выполнен в корпусе с общим катодом. Применяется в промышленной автоматике и измерительных приборах для отображения цифровой информации.
Технические характеристики
| Корпус | DIP |
| Тип монтажа | THT |
| Тип линзы | White Diffused |
| Кол-во выводов | 18 |
| Размеры | 30.48mm character height |
| Цвет лицевой панели | Серый |
| Ёмкость | 35 pF |
| Общий тип | Common Cathode, Rt. Hand Decimal |
| Описание | 1.2 inch 16 segment single digit alphanumeric numeric display, hyper red |
| Артикул | PSC12-11SURKWA |
| Тип дисплея | 16 segment single digit alphanumeric |
| Led material | AlGaInP on GaAs substrate |
| Цвет сегментов | Белый |
| Цвет излучения | Hyper Red |
| Соотв. RoHS | Да |
| Пиковая длина волны | 645 nm |
| Высота символа | 30.48mm (1.2 inch) |
| Описание | LED Displays & Accessories |
| Отн. влажность | 40% to 60% |
| Доминирующая длина волны | 630 nm |
| Макс. обратный ток | 10 uA |
| Мин. сила света | 31000 ucd |
| Типовая сила света | 63000 ucd |
| Температура пайки выводов | 260°C For 3-5 Seconds |
| Тип упаковки | Tube (туба) |
| Reverse voltage per chip | 5 V |
| Полуширина спектр. линии | 28 nm |
| Capacitance test condition | VF=0V; f=1MHz |
| Luminous intensity min low | 9000 ucd |
| Luminous intensity typ low | 22000 ucd |
| Описание (англ.) | 30.48mm alphanumeric display/red 630nm/31000-63000ucd |
| Operating storage temperature | -40°C To +85°C |
| Условия измерения прямого напряжения | IF=10mA |
| Peak forward current condition | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Reverse current test condition | VR=5V |
| Lead solder temperature condition | 2mm below package base |
| Luminous intensity test condition | IF=10mA |
| Power dissipation segments abefpu dp | 75 mW |
| Dc forward current segments abefpu dp | 30 mA |
| Power dissipation segments cdghkmnsrt | 150 mW |
| Dc forward current segments cdghkmnsrt | 30 mA |
| Forward voltage max segments abefpu dp | 2.5 V |
| Forward voltage typ segments abefpu dp | 1.85 V |
| Forward voltage max segments cdghkmnsrt | 5.0 V |
| Forward voltage typ segments cdghkmnsrt | 3.7 V |
| Peak forward current segments abefpu dp | 185 mA |
| Peak forward current segments cdghkmnsrt | 185 mA |
