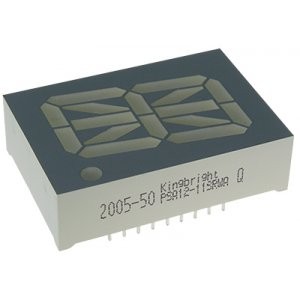

Светодиодный индикатор PSA12-11SRWA
У поставщика
У поставщиков
1 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 249,14 |
Цены поставщиков
Склад 2
В наличии:1 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 249,14 |
Описание
Светодиодный индикатор PSA12-11SRWA от KB — это одноразрядный семисегментный индикатор с красным свечением. Модель отличается высокой яркостью и чёткостью отображения символов, что делает её пригодной для использования в условиях различной освещённости. Применяется в измерительных приборах, бытовой технике и промышленной автоматике для индикации цифровой информации.
Технические характеристики
| Dice | Super Bright Red (GaAlAs) |
| Lens | White Diffused |
| Тип | Common Anode, Right Hand Decimal |
| Тип монтажа | tht (сквозное отверстие) |
| Соответствие | RoHS compliant |
| Face color | Серый |
| Ёмкость | 45 pF |
| Артикул | PSA12-11SRWA |
| Тип упаковки | 1.2 inch single digit 16-segment alphanumeric display |
| Segment color | Белый |
| Пиковая длина волны | 660 nm |
| Высота символа | 30.48mm (1.2 inch) |
| Lead solder note | 2mm below package base |
| Lead solder time | 5 seconds |
| Доминирующая длина волны | 640 nm |
| Spectral half width | 20 nm |
| Мин. сила света | 8000 ucd |
| Типовая сила света | 26000 ucd |
| Reverse current group1 | 10 uA |
| Reverse current group2 | 10 uA |
| Reverse voltage group1 | 10 V |
| Reverse voltage group2 | 5 V |
| Температура пайки выводов | 260°C |
| Макс. темп. хр. | +85°C |
| Мин. темп. хр. | -40°C |
| Power dissipation group1 | 150 mW |
| Power dissipation group2 | 100 mW |
| Dc forward current group1 | 30 mA |
| Dc forward current group2 | 30 mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Forward voltage group1 max | 5.0 V |
| Forward voltage group1 typ | 3.7 V |
| Forward voltage group2 max | 2.5 V |
| Forward voltage group2 typ | 1.85 V |
| Segment group1 description | c, d, g, h, k, m, n, s, r, t |
| Segment group2 description | a, b, e, f, p, u, DP |
| Условия теста емкости | VF=0V, f=1MHz |
| Peak forward current group1 | 155 mA |
| Peak forward current group2 | 155 mA |
| Условия измерения прямого напряжения | IF=20mA |
| Peak forward current duty cycle | 1/10 Duty Cycle, 0.1ms Pulse Width |
| Test condition luminous intensity | IF=10mA |
| Reverse current group1 test condition | VR=10V |
| Reverse current group2 test condition | VR=5V |
