Описание

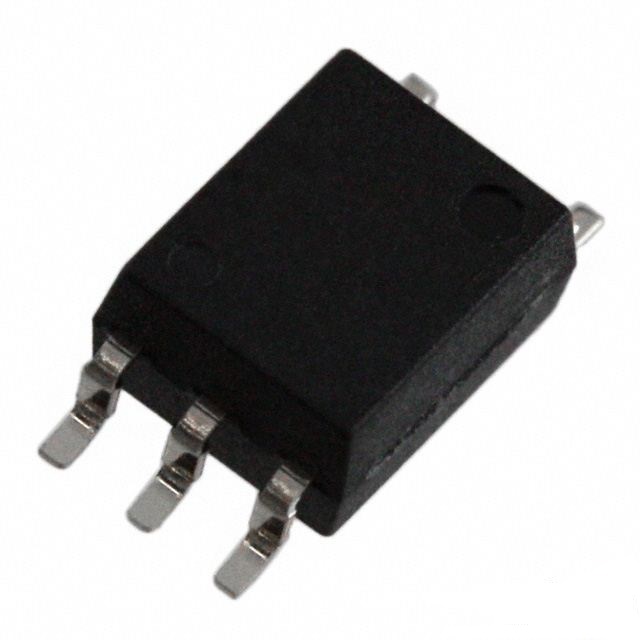

Оптопара PS9113-F3-AX от Renesas с выходом типа открытый коллектор предназначена для гальванической развязки цепей. Компонент выполнен в миниатюрном корпусе SO-5 для поверхностного монтажа и рассчитан на максимальный прямой ток до 25 мА. Применяется в промышленной автоматике, системах управления и интерфейсах передачи данных.
Технические характеристики
| RoHS | Да |
| Корпус | SO-5 |
| Упаковка | Tape and Reel, 2500 pcs/reel |
| Тип монтажа | SMD |
| Кол-во выводов | 5 |
| Тип устройства | optocoupler |
| Тип выхода | open collector |
| Покрытие выводов | Ni/Pd/Au |
| Ширина корпуса | 4.4 |
| Lead pitch mm | 1.27 |
| Lead width mm | 0.4+0.10 -0.05 |
| Body height mm | 3.4+0.3 -0.1 |
| Длина корпуса | 7.0±0.3 |
| Станд. безоп. | UL1577, CSA, VDE (option) |
| Ordering part number | PS9113-F3-AX |
| Forward voltage max v | 2.1 |
| Тип. прямое напр., В | 1.65 |
| Output current max ma | 15 |
| Макс. обрат. напр., В | 5 |
| Forward current max ma | 25 |
| Isolation voltage vrms | 3750 |
| Макс. обратный ток | 200 |
| Isolation capacitance pf | 0.6 |
| Isolation resistance ohm | 1e11 |
| Макс. темп. хранения °C | 125 |
| Мин. темп. хранения °C | -55 |
| Макс. раб. темп. °C | 100 |
| Мин. раб. темп. °C | -40 |
| Terminal capacitance typ pf | 30 |
| Output voltage abs max max v | 25 |
| Output voltage abs max min v | -0.5 |
| Supply voltage abs max max v | 25 |
| Supply voltage abs max min v | -0.5 |
| Pulse width distortion max ns | 650 |
| Pulse width distortion typ ns | 270 |
| Low level output voltage max v | 0.6 |
| Low level supply current max ma | 1.3 |
| Low level supply current typ ma | 0.6 |
| Propagation delay h to l max ns | 500 |
| Propagation delay l to h max ns | 750 |
| High level output current max ua | 50 |
| High level supply current max ma | 1.3 |
| High level supply current typ ma | 0.6 |
| Supply voltage recommended max v | 20 |
| Supply voltage recommended min v | 4.5 |
| Detector power dissipation max mw | 100 |
| Current transfer ratio max percent | 110 |
| Current transfer ratio min percent | 44 |
| Threshold input current h to l max ma | 5 |
| Threshold input current h to l min ma | 1.5 |
| Maximum propagation delays diff max ns | 650 |
| Maximum propagation delays diff typ ns | 270 |
| Common mode transient immunity min kv per us | 15 |
