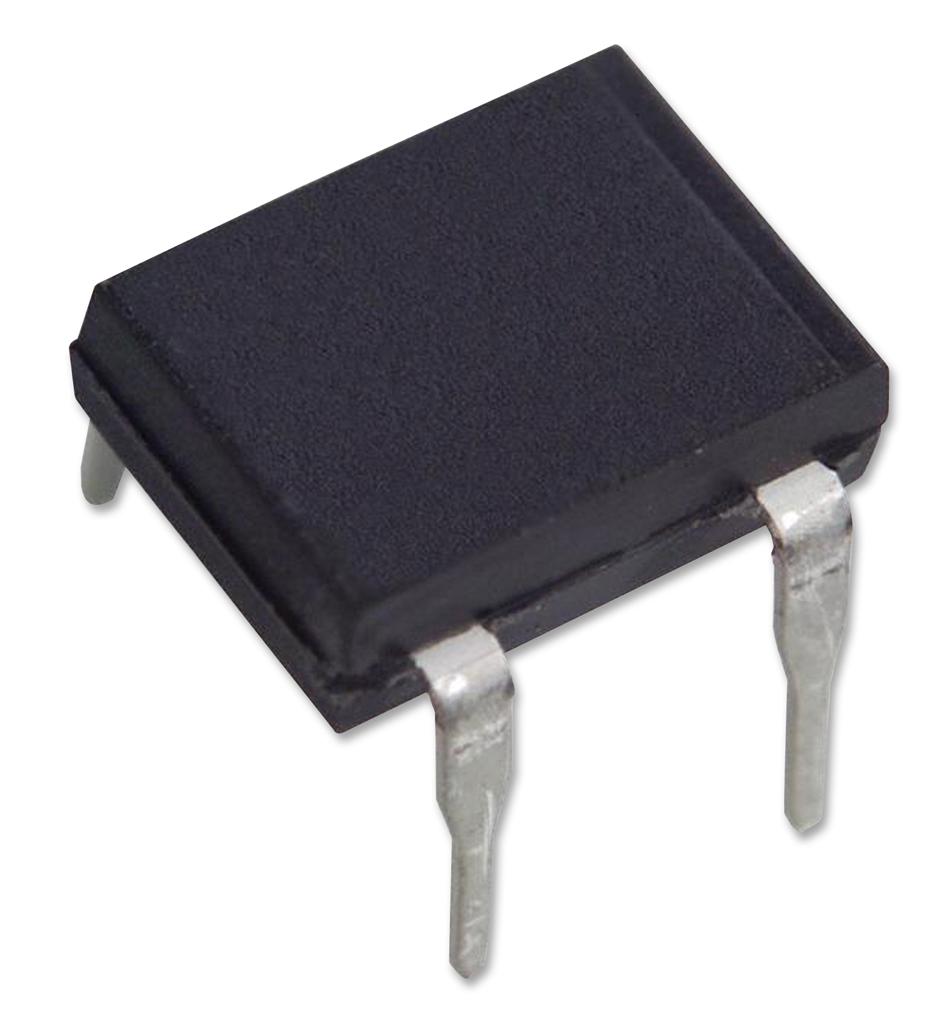

Оптопара PS2505-1-A
У поставщика
У поставщиков
329 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:329 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 18 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 40,02 |
| от 51 | 36,62 |
| от 100 | 33,82 |
| от 300 | 31,72 |
| от 500 | 30,14 |
Описание
Оптопара PS2505-1-A от Renesas представляет собой оптоэлектронный компонент с выходным транзистором. Устройство обеспечивает гальваническую развязку между входной и выходной цепями, что необходимо для защиты чувствительных схем. Благодаря высокой надежности и стабильным параметрам, эта оптопара широко применяется в промышленной автоматике, блоках питания и системах управления.
Технические характеристики
| Ctr | 80% min, 300% typ, 600% max at IF=5mA, VCE=5V |
| Вес | 0.26g typ |
| Корпус | Plastic DIP-4 |
| Тип монтажа | Выводной |
| Ctr ratio | 0.3 min, 1.0 typ, 3.0 max |
| Время спада | 5µs typ |
| Кол-во выводов | 4 |
| Время нарастания | 3µs typ |
| Описание | Optically coupled isolator with GaAs LED and NPN silicon phototransistor, AC input response |
| Артикул | PS2505-1-A |
| Air distance | 7mm min |
| Стиль упаковки | Magazine case 100 pcs |
| Покрытие пайки | Pb-Free |
| Прямое напряжение | 1.17V typ, 1.4V max at IF=10mA |
| Артикул | PS2505-1-A |
| Стандарт безопасности | UL1577, Double protection |
| Ток коллектора | 50mA/ch |
| Путь утечки | 7mm min |
| Напр. изоляции | 5000Vrms |
| Forward current dc | 80mA/ch |
| Isolation distance | 0.3mm min |
| Темп. хранения | -55°C to +150°C |
| Сопр. изоляции | 10^11 ohm min at VI-O=1.0kVDC |
| Макс. прямой ток | 1A/ch |
| Terminal capacitance | 100pF typ at V=0V, f=1MHz |
| Емк. изоляции | 0.5pF typ at V=0V, f=1MHz |
| Раб. температура | -55°C to +100°C |
| Diode power dissipation | 150mW/ch |
| Тип упаковки | Tube (туба) |
| Напряжение коллектор-эмиттер | 80V |
| Emitter collector voltage | 7V |
| Collector saturation voltage | 0.3V max at IF=10mA, IC=2mA |
| Transistor power dissipation | 150mW/ch |
| Описание (англ.) | DIP 4/Single Tr, AC, Coupler, RoHS compliant |
| Collector emitter dark current | 100nA max at VCE=80V, IF=0mA |
| Diode power dissipation derating | 1.5mW/°C |
| Transistor power dissipation derating | 1.5mW/°C |
