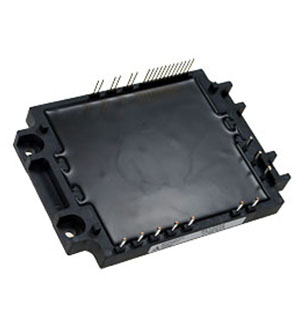

PS12034, модуль 6 IGBT 1200В 10A
У поставщика
ПроизводительMitsubishi
У поставщиков
22 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:22 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 899,50 |
| от 3 | 4 754,19 |
Описание
Модуль IGBT от Mitsubishi, модель PS12034, выполнен в виде шестиключевого инвертора с интегрированным преобразователем. Компонент рассчитан на напряжение до 1200 В и ток 10 А, поддерживает управление двигателями мощностью 0,75 кВт в сети 400 В. Устанавливается на плоское изолированное основание с винтовым креплением. Применяется в промышленной автоматике, частотных приводах и силовых преобразователях.
Технические характеристики
| Тип монтажа | THT (screw mounting) |
| Топология | 3-phase inverter bridge with converter bridge |
| Размеры | 103mm x 64mm x 26.7mm (approx) |
| Артикул | PS12034 |
| Производитель | Mitsubishi |
| Motor rating | 0.75kW/400V AC class |
| Тип упаковки | Flat-base insulated type |
| Dead time min | 4.0µs |
| Тип компонента | IGBT module (6-pack) |
| Монтажный винт | M3.5 |
| Number of igbt | 6 |
| Напр. изоляции | 2500Vrms (60Hz, 1 min) |
| Uv delay time typ | 10µs |
| Макс. напр. пит. | 900V |
| Vce saturation max | 3.6V (at Ic=10A, Tj=25°C) |
| Макс. момент затяжки | 1.27 N·m |
| Mounting torque min | 0.78 N·m |
| Макс. темп. корпуса | 100°C |
| Case temperature min | -20°C |
| Converter i2t fusing | 60 A²s |
| Uv trip level vd max | 12.75V |
| Uv trip level vd min | 11.0V |
| Uv trip level vd typ | 12.0V |
| Uv reset level vd max | 13.25V |
| Uv reset level vd min | 11.5V |
| Uv reset level vd typ | 12.5V |
| Uv trip level vdb max | 11.6V |
| Uv trip level vdb min | 10.1V |
| Uv trip level vdb typ | 10.8V |
| Circuit current id max | 50mA |
| Collector current peak | 20A |
| Диаметр монтажного отверстия | 4mm |
| Switching time ton max | 2.0µs |
| Switching time ton min | 0.3µs |
| Uv reset level vdb max | 12.1V |
| Uv reset level vdb min | 10.6V |
| Uv reset level vdb typ | 11.3V |
| Circuit current idb max | 5mA |
| Pwm input frequency max | 15kHz |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -40°C |
| Switching time toff max | 4.0µs |
| Switching time toff min | 2.2µs |
| Fault output current max | 15mA |
| Fwdi forward voltage max | 3.5V (at -Ic=10A, Tj=25°C) |
| Input signal voltage max | 7.5V |
| Input signal voltage min | -0.5V |
| Макс. темп. перехода | 125°C |
| Темп. перехода мин. | -20°C |
| Supply voltage surge max | 1000V |
| Switching time tc on max | 1.4µs |
| Switching time tc on min | 0.5µs |
| Switching time tc off max | 1.6µs |
| Switching time tc off min | 0.9µs |
| Thermistor b constant typ | 3450K |
| Control supply voltage max | 20V |
| Control supply voltage min | -0.5V |
| Input pull up resistor typ | 50kΩ |
| Макс.напр.к-э,В | 1200 |
| Converter dc output current | 12A |
| Over current delay time typ | 10µs |
| Over current trip level min | 14.4A |
| Over current trip level typ | 17.2A |
| Pwm input frequency typical | 10kHz |
| Непрерывный ток коллектора | 10A |
| Fault output pulse width min | 1.0ms |
| Fault output pulse width typ | 1.8ms |
| Short circuit delay time typ | 2µs |
| Short circuit trip level typ | 25.8A |
| Макс. напр. К-Э | 1200V |
| Fault output sink current max | 15mA |
| Fwdi reverse recovery time typ | 0.2µs |
| Input on threshold voltage max | 2.0V |
| Input on threshold voltage min | 0.8V |
| Input on threshold voltage typ | 1.4V |
| Converter surge forward current | 120A |
| Fault output supply voltage max | 7.5V |
| Fault output supply voltage min | -0.5V |
| Input off threshold voltage max | 4.0V |
| Input off threshold voltage min | 2.5V |
| Input off threshold voltage typ | 3.0V |
| Структура модуля | 3-ф.выпр-ль+3ф мост |
| Fault output leakage current max | 1µA |
| Input interlock sensing time typ | 100ns |
| Thermistor resistance at 25c max | 10.5kΩ |
| Thermistor resistance at 25c min | 9.5kΩ |
| Thermistor resistance at 25c typ | 10kΩ |
| Short circuit endurance condition | No destruction, FO output |
| Thermal resistance case to fin max | 0.05 °C/W |
| Converter diode forward voltage max | 1.7V (at If=12A, Tj=25°C) |
| Converter diode reverse current max | 8mA (at Vr=Vrrm, Tj=125°C) |
| Inverter output current 100 percent | 3.4Arms |
| Short circuit endurance voltage max | 800V |
| Защита от перегрева | есть |
| Converter recommended ac input voltage | 440Vrms |
| Collector emitter switching voltage max | 1200V |
| Мощность привода, кВт | 0.75 |
| Converter repetitive peak reverse voltage | 1600V |
| Dc link current sense voltage at zero max | 100mV |
| Inverter output current 150 percent 60sec | 5.1Arms |
| Dc link current sense voltage at 100 percent | 1.5V to 2.5V (at Iop(100%)) |
| Dc link current sense voltage at 200 percent | 3.0V to 5.0V (at Iop(200%)) |
| Thermal resistance junction to case fwdi max | 3.0 °C/W |
| Thermal resistance junction to case igbt max | 2.3 °C/W |
| Dc link current signal amp output current max | 1mA |
| Dc link current sense voltage at 250 percent min | 5.0V |
| Thermal resistance junction to case converter diode max | 2.5 °C/W |
| Номинальный ток одиночного тр-ра,А | 10 |
| Максимальная частота модуляции,кГц | 20 |
