Проходная клемма, 3 точки подключения, тип фиксации провода: Push-in, номинальное сечение: 10 мм кв., 57A, 1000V, ширина: 10,2 мм, цвет: оранжевый, тип монтажа: DIN35, втычная перемычка,
У поставщика
ПроизводительDegson
У поставщиков
7 шт.
Норм. уп.: 25
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт332,06 ₽
Сумма1 660,30 ₽
+ доплата 490,00 ₽
В наличии7 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 1 660,30 ₽. До заказа без доплаты не хватает 15 639,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 660,30 ₽
Описание

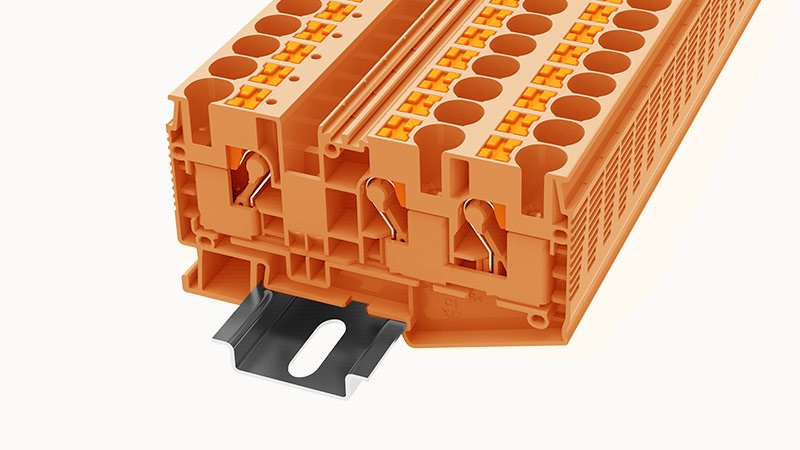

Проходная клемма Degson DS10-TW-01P-15-00Z(H) с технологией Push-in для быстрого монтажа провода без инструмента. Рассчитана на ток до 57 А и напряжение до 1000 В, подходит для сечения жил от 0,5 до 16 мм². Устанавливается на DIN-рейку 35 мм, имеет оранжевый корпус шириной 10,2 мм. Применяется в промышленной автоматике и распределительных щитах.
Технические характеристики
| Цвет | Оранжевый |
| Шаг | 10.20mm |
| Полюса | 01P |
| Ширина | 10.2mm |
| Аксессуар | втычная перемычка |
| Материалы | Button: PA66+GF% UL94V-0; Пружина: Нержавеющая сталь; Корпус: PA66 UL94V-0; Current carrier: Copper Sn plated |
| Размеры | Прочее: 2.01: mm; 34.7: mm; 8.94: mm; Ширина: 10.2mm; Высота: 55.34mm; Длина: 88.9mm |
| Описание | Проходная клемма DS10-TW-01P-15-00Z(H) — Проходная клемма, 3 точки подключения, тип фиксации провода: Push-in, номинальное сечение: 10 мм кв., 57A, 1000V, ширина: 10,2 мм, цвет: оранжевый, тип монтажа: DIN35, втычная перемычка |
| Тип чертежа | CUSTOMER DRAWING |
| Масштаб чертежа | 2:1 |
| Чертёж | 1/1 |
| Тип монтажа | DIN35 |
| Номер чертежа | DS10-TW-01P-1Y-00A(H) |
| Статус чертежа | CUSTOMER DRAWING |
| Соотв. RoHS | Да |
| Тип соединения | push-in |
| Ревизия чертежа | 1.3 |
| Степень загрязнения | 3 |
| Длина зачистки | 16~18mm |
| Ном. ток UL | 60A |
| Ном. напряжение UL | 600V |
| Номинальный ток IEC | 57A |
| Номинальное напряжение IEC | 1000V |
| Общие допуски | 0-3mm: ±0.12; 3-6mm: ±0.18; 6-10mm: ±0.22; >500mm: ±2.50; 10-18mm: ±0.26; 18-30mm: ±0.31; 30-50mm: ±0.37; 50-80mm: ±0.57; Angular: ±2°; 80-120mm: ±0.80; 120-180mm: ±0.93; 180-250mm: ±1.05; 250-315mm: ±1.15; 315-400mm: ±1.60; 400-500mm: ±2.20 |
| Категория перенапр. | III |
| Примечание | DS10-TW-01P-15-00A(H) |
| Номинальное сечение | 10mm² |
| Раб. температура | -40~+105°C |
| Номин. импульсное напряжение | 8KV |
| Тип упаковки | Bulk (россыпь) |
| Артикул производителя | DS10-TW-01P-1Y-00A(H) |
| Сечение провода жесткий/гибкий | 20~6 AWG / 0.5~10&16 mm² (Sol) |
| Number of connection points | 3 |
| Описание (англ.) | Push-in Din-Rail TB, connector method: Push-in connector, Rated voltage: 1000 V, Rated current: 57 A, Number of connectors: 3, Number of potentials: 1, Cross section: 0.5 mm2 - 16 mm2, AWG: 20 - 6, Width: 10.2 mm, Color: orange, Mounting type: NS35/7.5, N |
