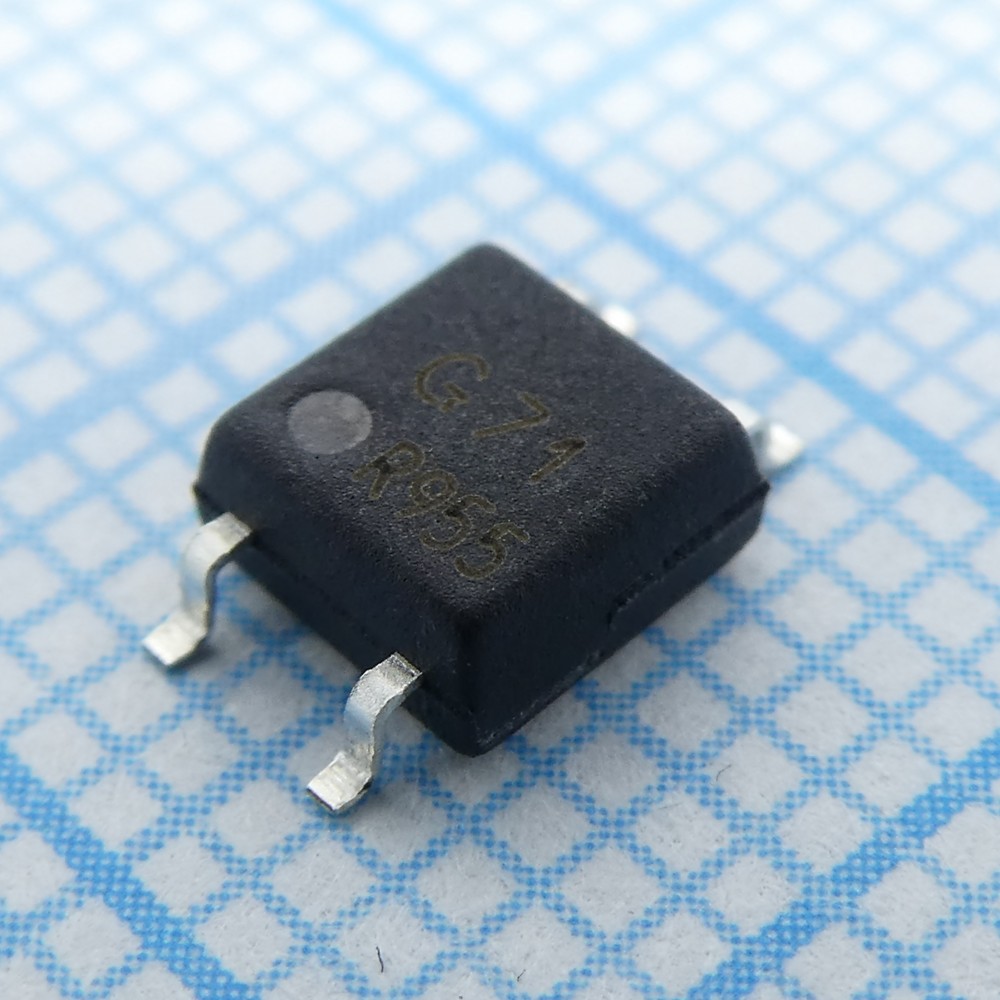

Твердотельное реле PRAG71S от АО ПРОТОН. Коммутирует нагрузку до 400 В и 80 мА, время включения — от 0,25 мс. Выполнено в миниатюрном корпусе SOP-4 для поверхностного монтажа. Подходит для промышленной автоматики и измерительного оборудования.
Технические характеристики
| Корпус | SOP-4 |
| Тип монтажа | SMD |
| Артикул | PRAG71S |
| Тип контакта | SPDT (NO/NC) |
| Dissipated power | 300mW |
| Макс. время включения | 3ms |
| Напр. изоляции | 1500VRMS |
| On resistance typ | 20Ω |
| Output current nc | 60mA |
| Output current no | 80mA |
| Коммутируемое напряжение | 400V |
| Макс. время выключения | 1ms |
| Количество каналов | 1 |
| Макс. прямое напряжение | 1.5V |
| Impulse current 1ms | 0.6A |
| Max forward current | 50mA |
| Turn on time typ nc | 0.5ms |
| Turn on time typ no | 0.25ms |
| On resistance max nc | 50Ω |
| On resistance max no | 30Ω |
| Turn off time typ nc | 0.02ms |
| Turn off time typ no | 0.05ms |
| Off state voltage min | 0.5V |
| Reverse input voltage | 5V |
| Leakage current max nc | 10μA |
| Leakage current max no | 1μA |
| Switching current type | AC/DC |
| Output capacitance nc typ | 165pF |
| Output capacitance no typ | 115pF |
| Диап. темп. хр. | -55°C to +125°C |
| Operating current ifon max | 3mA |
| Operating current ifon typ | 0.5mA |
| Диап. раб. темп. | -55°C to +100°C |
