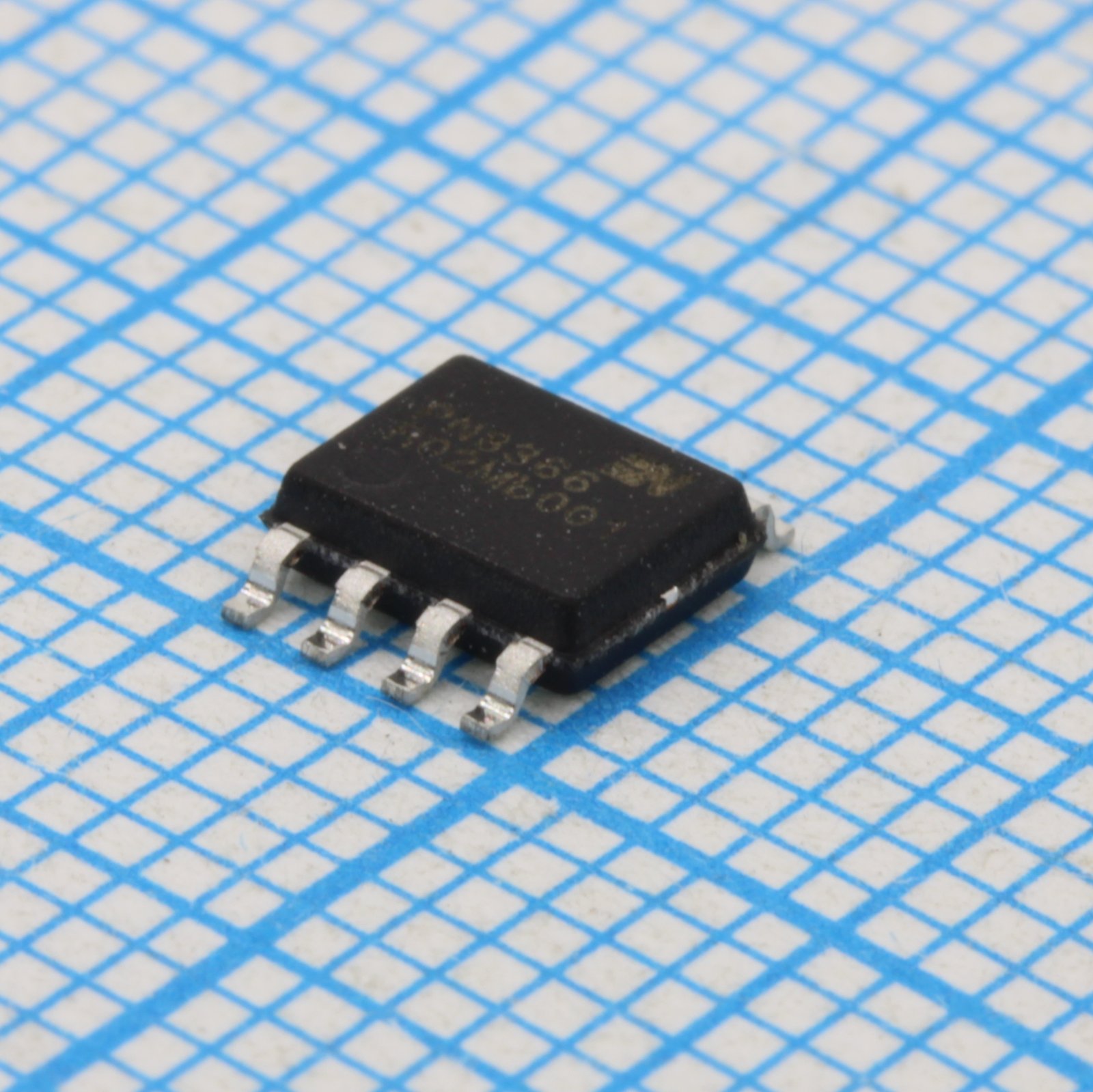

AC-DC ШИМ контроллер SOP-7 PN8366SSC-R1M
У поставщика
ПроизводительCHIPOWN
КатегорияШИМ-контроллеры
У поставщиков
1 881 шт.
Норм. уп.: 4000
Цены поставщиков
Склад 13
В наличии:1 881 шт
Срок поставки: до недели
Норм. уп.: 4000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,69 |
| от 53 | 18,43 |
| от 105 | 17,19 |
| от 210 | 16,20 |
| от 420 | 15,70 |
Описание
Микросхема PN8366SSC-R1M от CHIPOWN — это AC-DC ШИМ-контроллер со встроенным MOSFET на 400 В. Работает от сети 85–265 В переменного тока, выдерживает пиковый ток до 8 А при частоте переключения 65 кГц. Выпускается в компактном корпусе SOP-7. Применяется в блоках питания для бытовой электроники и зарядных устройствах.
Технические характеристики
| Fb uvp | 1.55V |
| ЭСР HBM | 4kV |
| Корпус | SOP-7 |
| Тип монтажа | SMD |
| Mosfet bv | 700V |
| Кол-во выводов | 7 |
| Fb ovp max | 3.15V |
| Fb ovp min | 2.85V |
| Fb ovp typ | 3V |
| Ширина катушки | 12.4mm |
| Tape pitch | 8.0mm |
| Описание | Ultra-low standby power quasi-resonant primary-side feedback AC-DC converter |
| Max on time | 50us |
| Артикул | PN8366SSC-R1M |
| Vdd abs max | 40V |
| Vdd ovp max | 38V |
| Vdd ovp min | 30V |
| Vdd ovp typ | 34V |
| Производитель | Chipown |
| Max off time | 2.2ms |
| Min off time | 5us |
| Mosfet rdson | 8Ohm |
| Vdd uvlo max | 9.5V |
| Vdd uvlo min | 7.5V |
| Vdd uvlo typ | 8.5V |
| Fb cs abs max | 5.5V |
| Fb ref cv max | 2.525V |
| Fb ref cv min | 2.475V |
| Fb ref cv typ | 2.5V |
| Idd fault max | 0.5mA |
| Mosfet bv min | 650V |
| Oc delay time | 100ns |
| Package pitch | 1.27mm |
| Диаметр катушки | 330mm |
| Cc cv accuracy | 5% |
| Otp hysteresis | 30C |
| Напряжение запуска | 30V |
| Cs min threshold | 170mV |
| Макс. темп. хр. | 150C |
| Мин. темп. хр. | -55C |
| Sw voltage max h | 790V |
| Idd operating max | 0.7mA |
| Idd operating min | 0.3mA |
| Idd operating typ | 0.5mA |
| Макс. темп. перехода | 150C |
| Температура перехода мин. | -40C |
| Otp threshold min | 135C |
| Тип. порог OTP | 150C |
| Package width max | 6.20mm |
| Package width min | 5.80mm |
| Package width typ | 6.00mm |
| Sw voltage max lm | 650V |
| Макс. высота корпуса | 1.75mm |
| Package length max | 5.10mm |
| Package length min | 4.70mm |
| Package length typ | 4.90mm |
| Soldering temp 10s | 260C |
| Drain pulse current | 1A |
| Vdd operating range | 8V to 30V |
| Cs ocp max threshold | 560mV |
| Cs ocp threshold max | 515mV |
| Cs ocp threshold min | 485mV |
| Cs ocp threshold typ | 500mV |
| Standby power 230VAC | 30mW |
| Leading edge blanking | 300ns |
| Off state leakage max | 100uA |
| Тепловое сопротивление JC | 80C/W |
| Uvp blanking time min | 40ms |
| Uvp blanking time typ | 64ms |
| Cable comp current max | 26uA |
| Cable comp current min | 22uA |
| Cable comp current typ | 24uA |
| Mosfet rdson condition | ISW=0.5A, TJ=25C |
| Package lead width max | 0.48mm |
| Package lead width min | 0.39mm |
| Vdd charge current typ | 0.85mA |
| Package lead length max | 0.80mm |
| Package lead length min | 0.50mm |
| Типовая частота переключения | 25kHz |
| Typical power 85 265VAC | 6W |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Vdd startup threshold max | 18.5V |
| Vdd startup threshold min | 14.5V |
| Vdd startup threshold typ | 16.5V |
| Off state leakage condition | Vsw=500V |
| Описание (англ.) | AC-DC controller, 85–265 VAC, 400 V MOSFET, 8 A peak, fSW 65kHz, VDD 30V max, SOP-7. |
| Drain pulse current condition | Tpulse=100us |
