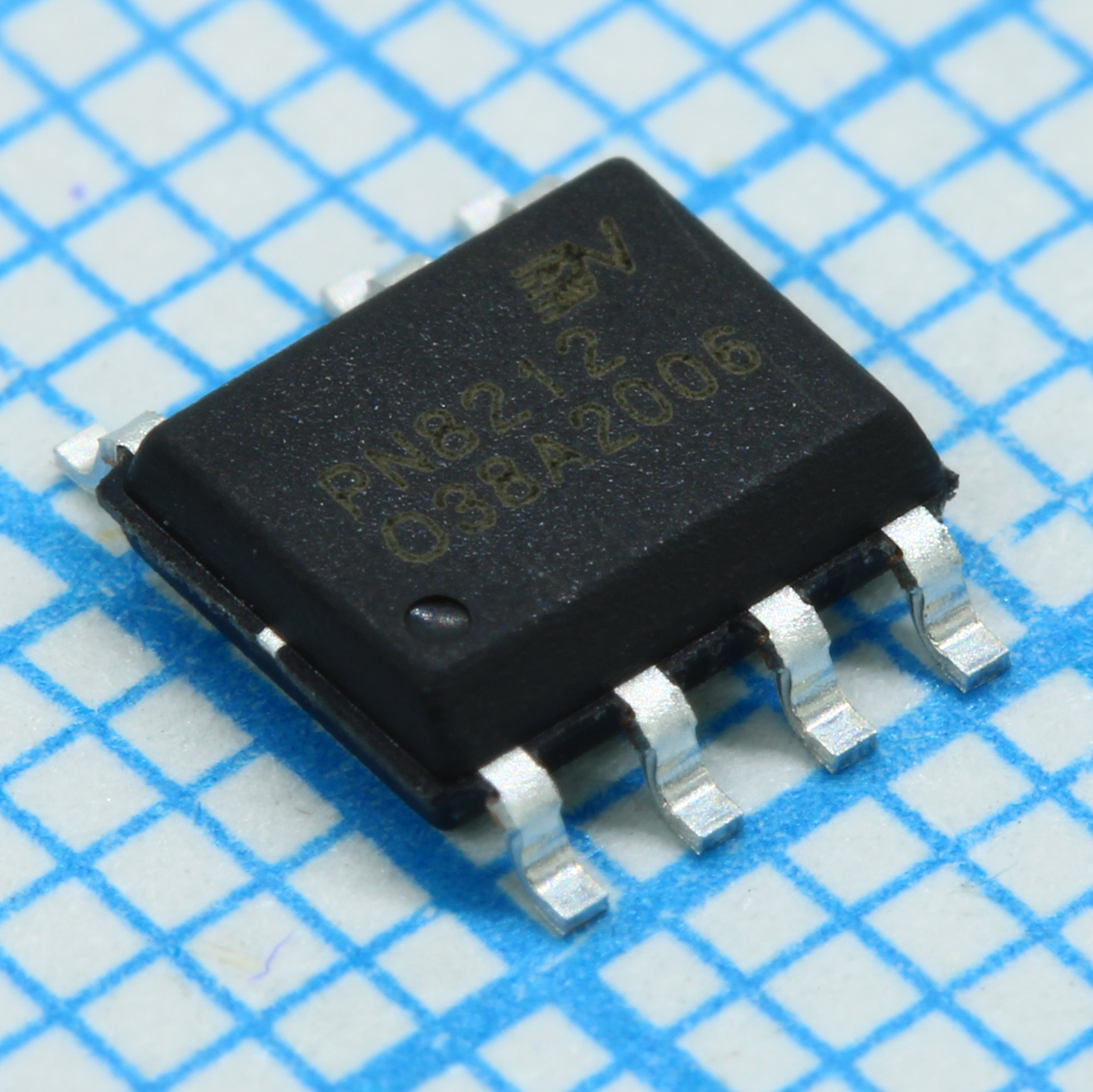

ШИМ контроллер PN8212SS-A1
У поставщика
ПроизводительCHIPOWN
КатегорияШИМ-контроллеры
У поставщиков
941 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:941 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,52 |
| от 34 | 19,68 |
| от 67 | 18,55 |
| от 134 | 17,11 |
| от 267 | 15,70 |
Описание
ШИМ контроллер PN8212SS-A1 от CHIPOWN выполнен в компактном корпусе SOP-7. Микросхема поставляется в упаковке Tape and Reel, что удобно для автоматизированного монтажа. Применяется в импульсных источниках питания и блоках питания для бытовой электроники.
Технические характеристики
| Контактов | 1: DMG; 2: FB; 3: CS; 4: GND; 5: GATE; 6: VDD; 7: HV |
| Vdd on | 16~18V |
| ЭСР HBM | ±2kV |
| Корпус | SOP-7 |
| Vdd off | 7~9V |
| Vdd ovp | 56~60V |
| Особенности | QR-Lock Mode, PFM, Burst Mode, CCM, Soft-start, OTP, OCP, OLP, SCP, DSP, Brown In/Out, VDD OVP, DMG OVP, CS Open Protection, RDMG Short Protection, Jitter, EMI Driver |
| Тип монтажа | SMD |
| Olp delay | 120ms |
| Кол-во выводов | 7 |
| Размеры | A max: 1.750mm; A min: 1.300mm; B max: 0.510mm; B min: 0.310mm; C max: 0.250mm; C min: 0.150mm; D max: 5.100mm; D min: 4.700mm; E max: 6.250mm; E min: 5.800mm; L max: 1.270mm; L min: 0.400mm; A1 max: 0.250mm; A1 min: 0.000mm; A2 max: 1.600mm; A2 min: 1.250mm; E1 max: 4.150mm; E1 min: 3.750mm; E pitch: 1.27mm; Theta max: 12°; Theta min: 0° |
| Dsp cycles | 4 Cycles |
| Fb cs gain | 4V/V |
| Fb voltage | 4.6~5.2V |
| Описание | QR-Lock Mode PFM Burst Mode AC-DC PWM Controller |
| Dsp voltage | 1.2V |
| Артикул | PN8212SS-A1 |
| Производитель | Chipown |
| Dmg ovp delay | 7 Cycles |
| Ocp threshold | 0.76~0.84V |
| Olp threshold | 3.5~3.9V |
| Brown in delay | 240us |
| Absolute max hv | -0.3~800V |
| Brown out delay | 60ms |
| Время мягкого пуска | 4ms |
| Zcd dmg voltage | 0.1V |
| Absolute max vdd | -0.3~60V |
| Brown in voltage | 85~105V |
| Fb short current | 0.25mA |
| Gate low voltage | 1V |
| Jitter frequency | 3.9kHz |
| Lead temperature | 260°C |
| Тепловая защита | 135°C |
| Vdd restart time | 2us |
| Absolute max gate | -0.3~16V |
| Brown out voltage | 74~94V |
| Dmg blanking time | 0.7+1.25*Vcs us |
| Dmg ovp threshold | 3.5~3.9V |
| Gate high voltage | 13V |
| Gate sink current | 500mA |
| Burst exit voltage | 0.45V |
| Hv leakage current | 50μA |
| Hv startup current | 3~3.6mA |
| Макс. напр. пит. | 56V |
| Мин. напр. пит. | 9V |
| Burst entry voltage | 0.4V |
| Gate source current | 150mA |
| Vdd operating range | 9~56V |
| Vdd standby current | 1mA |
| Hv breakdown voltage | 800V |
| Leading edge blanking | 200ns |
| Vdd operating current | 0.5mA |
| Absolute max fb cs dmg | -0.3~6V |
| Power consumption 230v | <55mW |
| Макс. частота переключения | 500kHz |
| Мин. частота переключения | 20~30kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -55~150°C |
| Thermal resistance jc sop7 | 40°C/W |
| Диап. раб. темп. | -40~150°C |
| Гистерезис тепловой защиты | 25°C |
