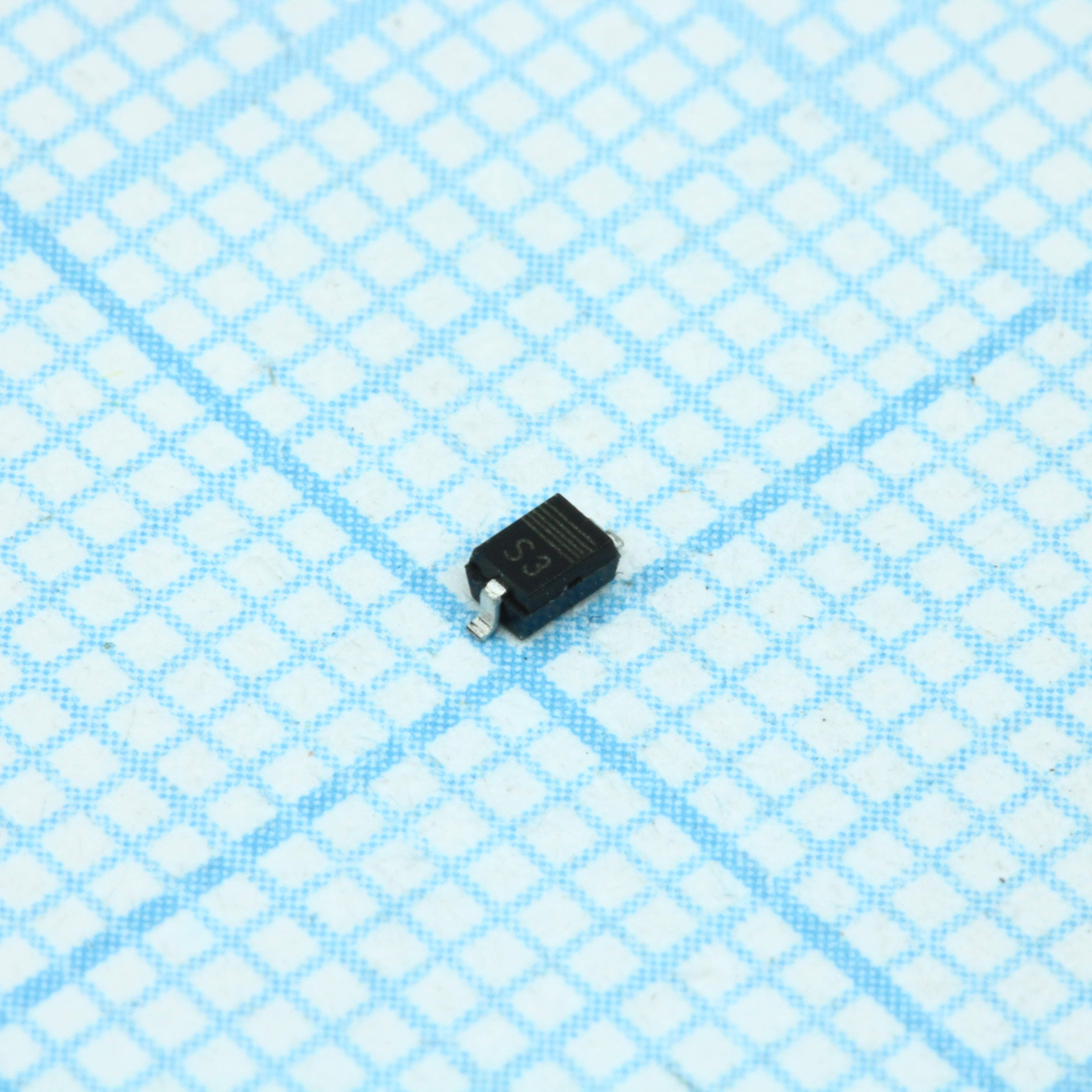

Диод Шоттки 20В 2А PMEG2020AEA,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
2 512 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт23,90 ₽
Сумма717,00 ₽
+ доплата 490,00 ₽
В наличии2 512 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 134 — 21,82 ₽ (−9%)
Заказ со склада «Склад 13» с этой позицией — 717,00 ₽. До заказа без доплаты не хватает 16 583,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 717,00 ₽
Описание
Диод Шоттки от NEXPERIA на 20 В и 2 А. Выполнен в компактном корпусе SOD-323. Обеспечивает низкое падение напряжения и высокое быстродействие. Подходит для защиты цепей питания и высокочастотных выпрямителей в бытовой электронике.
Технические характеристики
| Вывод 1 | K cathode |
| Вывод 2 | A anode |
| Шаг | 1.3mm |
| Корпус | SOD-323 |
| Тип монтажа | SMD |
| Компонент | PMEG2020AEA |
| Кол-во выводов | 2 |
| Описание | 20 V, 2 A very low VF MEGA Schottky barrier rectifier |
| Код маркировки | S3 |
| Квалификация | AEC-Q101 |
| Размеры корпуса | 1.7mm x 1.25mm x 0.95mm |
| Прямой ток | 2A |
| Прямое напряжение | 525mV |
| Обратный ток | 200uA |
| Обратное напряжение | 20V |
| Емкость диода | 70pF |
| Типовое прямое напряжение | 450mV |
| Тип. обратный ток | 50uA |
| Темп. перехода | 150C |
| Примечание | Шоттки 20В 2А |
| Ёмкость диода тип. | 55pF |
| Прямое напряжение при 1А | 430mV |
| Reverse current at 5V | 50uA |
| Reverse current at 10V | 80uA |
| Forward voltage at 0 1A | 290mV |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Forward voltage at 0 01A | 220mV |
| Диапазон темп. окр. | -65C to 150C |
| Условия прямого тока | Tsp <= 55C |
| Forward voltage at 1A typ | 380mV |
| Прямое напряжение | IF = 2A; tp <= 300us; delta <= 0.02; pulsed; Tj = 25C |
| Reverse current at 5V typ | 15uA |
| Условие обратного тока | VR = 20V; Tj = 25C |
| Диап. темп. хр. | -65C to 150C |
| Reverse current at 10V typ | 20uA |
| Условия ёмкости диода | VR = 5V; f = 1MHz; Tj = 25C |
| Forward voltage at 0 1A typ | 265mV |
| Forward voltage at 0 01A typ | 200mV |
| Описание (англ.) | DIODE SCHOTTKY 20V 2A SOD323 |
| Повторяющийся пиковый прямой ток | 7A |
| Неповторяющийся импульсный ток | 9A |
| Термосопротивление переход-среда | 450K/W |
| Thermal resistance junction to ambient 2 | 210K/W |
| Условие повторяющегося пикового прямого тока | tp <= 1ms; delta <= 0.25 |
| Тепловое сопротивление переход-пайка | 90K/W |
| Non repetitive peak forward current condition | tp = 8ms; square wave |
| Thermal resistance junction to ambient condition | in free air; FR4 PCB single-sided copper tin-plated standard footprint |
| Thermal resistance junction to ambient 2 condition | FR4 PCB single-sided copper tin-plated mounting pad for cathode 1 cm2 |
| Thermal resistance junction to solder point condition | soldering point of cathode tab |
