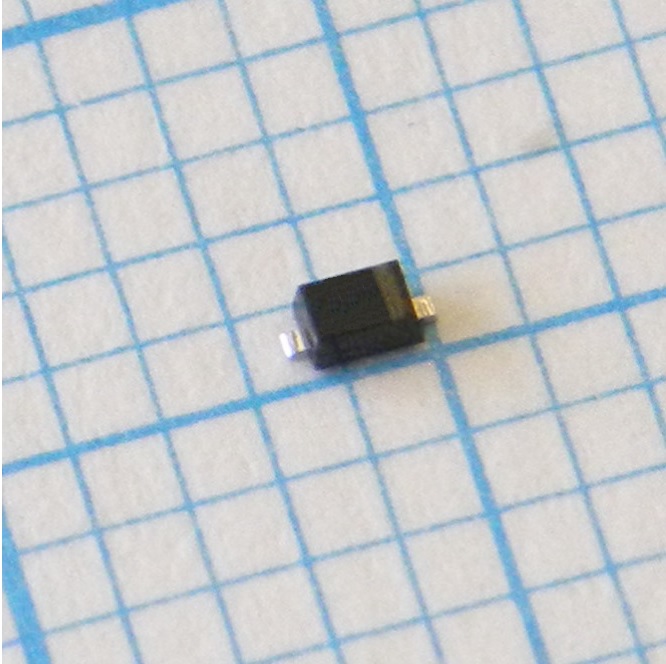

Диод Шоттки 20В 500мА PMEG2005EB,115
У поставщика
ПроизводительNEXPERIA
У поставщиков
8 291 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:8 291 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 88 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 7,94 |
| от 148 | 7,31 |
| от 295 | 6,67 |
| от 590 | 6,06 |
| от 1 179 | 5,61 |
Описание
Диод Шоттки от Nexperia на 20 В и 0,5 А. Выполнен в компактном корпусе SOD-523. Обеспечивает низкое падение напряжения и высокое быстродействие. Подходит для защиты цепей питания и высокочастотного выпрямления в портативной и бытовой электронике.
Технические характеристики
| Ток, А | 500mA |
| Корпус | SOD-523 |
| Напряжение, В | 20V |
| Тип монтажа | SMD |
| Размеры | 1.2mm x 0.8mm x 0.6mm |
| Ёмкость | Max: 30pF; Typ: 24pF; Condition: V_R=1V, f=1MHz, T_amb=25°C |
| Описание | Low VF MEGA Schottky barrier diode |
| Артикул | PMEG2005EB,115 |
| Применение | Ultra high-speed switching, Voltage clamping, Protection circuits, Low current rectification, Low power consumption applications |
| Код маркировки | L5 |
| Квалификация | AEC-Q101 |
| Тестовая частота | 1MHz |
| Прямой ток | 500mA |
| Прямое напряжение | Max: 180mV; Typ: 120mV; Condition: I_F=0.1mA, T_amb=25°C, Max: 240mV; Typ: 180mV; Condition: I_F=1mA, T_amb=25°C, Max: 290mV; Typ: 245mV; Condition: I_F=10mA, T_amb=25°C, Max: 380mV; Typ: 320mV; Condition: I_F=100mA, T_amb=25°C, Max: 480mV; Typ: 430mV; Condition: I_F=500mA, T_amb=25°C |
| Обратный ток | Max: 30µA; Typ: 7µA; Condition: V_R=10V, T_amb=25°C |
| Обратное напряжение | 20V |
| Примечание | Шоттки 20В 0.5А |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 125°C |
| Диапазон темп. окр. | -65°C to 125°C |
| Диап. темп. хр. | -65°C to 150°C |
| Описание (англ.) | DIODE SCHOTTKY 20V 500MA SOD523 |
| Повторяющийся пиковый прямой ток | 3.5A |
| Неповторяющийся импульсный ток | 6A |
| Термосопротивление переход-среда | 400K/W |
