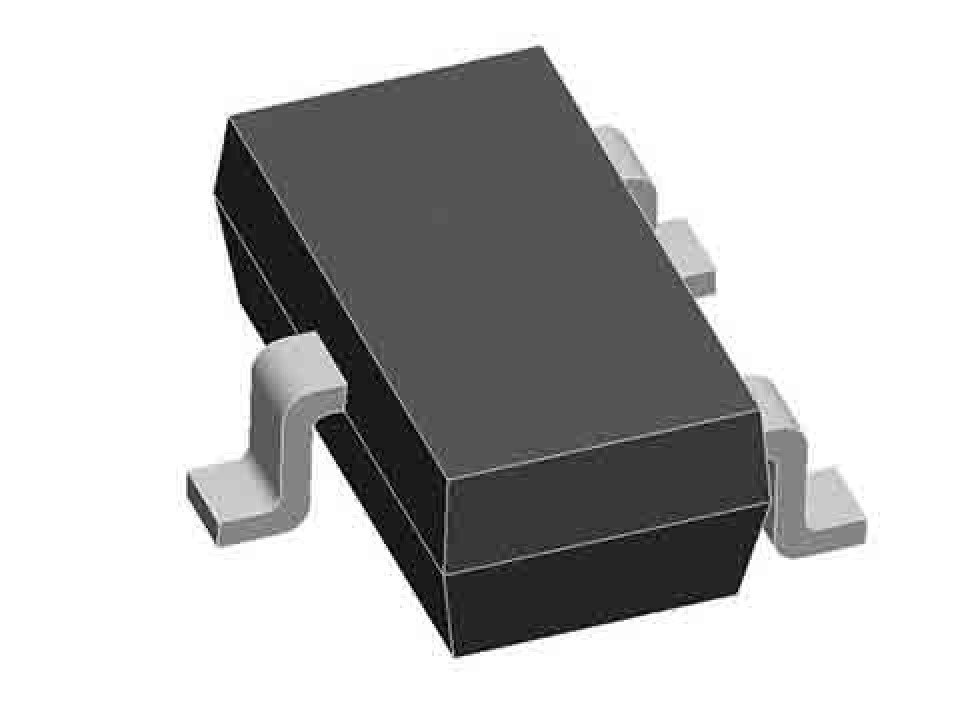

PMBT4403/T1 SOT-23 транзистор биполярный HotTech (арт. 137180)
У поставщика
ПроизводительHOTTECH
КатегорияТранзисторы биполярные (BJTs)
У поставщиков
78 000 шт.
Норм. уп.: 3000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 29срок до 10 дн.
Цена за шт0,48 ₽
Сумма1 440,00 ₽
до минимума склада не хватает 1 560,00 ₽
В наличии78 000 шт
заказ со склада от 3 000,00 ₽упаковка 3 000 штюрлицам и ИП
Заказ со склада «Склад 29» — от 3 000,00 ₽. С этой позицией будет 1 440,00 ₽, не хватает 1 560,00 ₽. Добавьте позиций этого склада или выберите другой.
3 000 шт · Склад 29 · 1 440,00 ₽
Описание
PMBT4403/T1 — биполярный PNP-транзистор в миниатюрном корпусе SOT-23 от производителя HotTech. Компонент предназначен для усиления и коммутации сигналов в низковольтных цепях. Благодаря компактному исполнению подходит для плотного монтажа на печатных платах в портативной и бытовой электронике.
Технические характеристики
| Тип | Bipolar Transistor, PNP |
| Вес | 0.008g |
| Тип | PNP |
| Ток, А | 600 мА |
| Маркировка | 2T |
| Корпус | SOT-23 |
| Тип монтажа | SMD |
| Размеры | A: 0.900-1.150mm; B: 0.300-0.500mm; C: 0.080-0.150mm; D: 2.800-3.000mm; E: 1.200-1.400mm; L: 0.550мм справочно; A1: 0.000-0.100mm; A2: 0.900-1.050mm; E1: 2.250-2.550mm; L1: 0.300-0.500mm; Theta: 0-8°; E pitch: 0.950mm typ; E1 pitch: 1.800-2.000mm |
| Время спада | 60ns |
| Время нарастания | 20ns |
| Материал корпуса | литой пластик |
| Время задержки td | 15ns |
| Время хранения, ts | 225ns |
| Комплементарный к | MMBT4401 |
| Мощность, Вт | 250 |
| Класс горючести | UL 94V-0 |
| Ток коллектора Ic | 600mA |
| Напряжение, В | 40 В |
| Граничная частота ft | 200MHz |
| Тепловое сопр. Rthja | 417°C/W |
| Напряжение эмиттер-база Vebo | 5V |
| Диап. темп. хр. | -55 to 150°C |
| Уровень чувствительности к влаге | Уровень 1 |
| Напряжение коллектор-база Vcbo | 40V |
| Коэффициент усиления по току hFE мин. при 1 мА | 60 |
| Ток отсечки эмиттера Iebo | 0.1µA |
| Макс. температура перехода Tj | 150°C |
| Dc current gain hfe min 10mA | 100 |
| Ток отсечки коллектора Icbo | 0.1µA |
| Ток отсечки коллектора ICEX | 0.1µA |
| Dc current gain hfe min 0 1mA | 30 |
| Dc current gain hfe min 500mA | 20 |
| Напряжение пробоя эмиттер-база | 5V |
| Напряжение коллектор-эмиттер Vceo | 40V |
| Pк | 300mW |
| Dc current gain hfe range 150mA | 100 to 300 |
| Напряжение пробоя коллектор-база | 40V |
| Напряжение пробоя коллектор-эмиттер | 40V |
| Base emitter saturation voltage vbesat 150mA | 0.95V |
| Base emitter saturation voltage vbesat 500mA | 1.3V |
| Collector emitter saturation voltage vcesat 150mA | 0.4V |
| Collector emitter saturation voltage vcesat 500mA | 0.75V |
Аналоги
- PMBT4403
