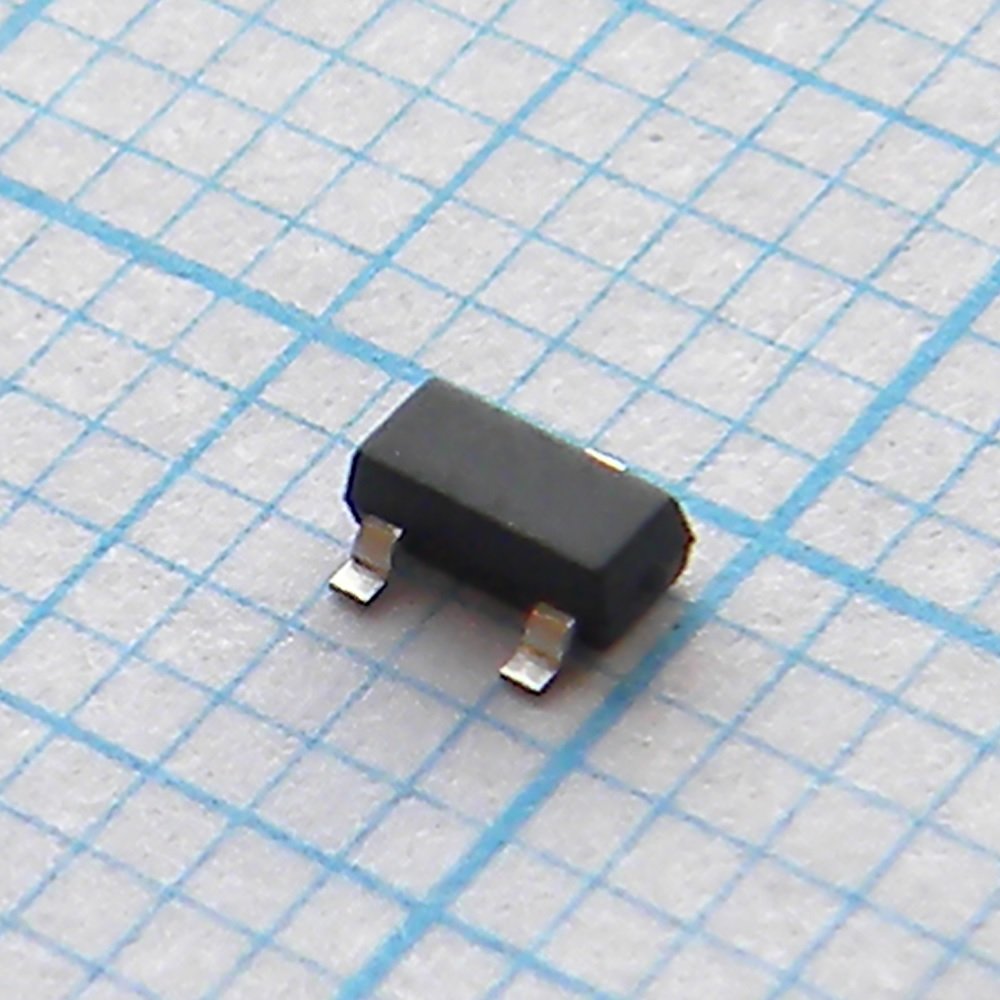

Биполярный транзистор, NPN, 40 В, 0.1 А, 0.25Вт
У поставщика
ПроизводительNEXPERIA
КатегорияТранзисторы
У поставщиков
5 857 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:5 857 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 236 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,94 |
| от 619 | 2,42 |
| от 1 238 | 1,97 |
| от 3 000 | 1,66 |
| от 6 000 | 1,47 |
Описание
Биполярный NPN-транзистор от NEXPERIA. Работает при напряжении до 40 В, токе до 0,1 А и мощности 0,25 Вт. Выполнен в компактном корпусе SOT-23. Подходит для коммутации сигналов в бытовой электронике и промышленной автоматике.
Технические характеристики
| Nf | 5dB max |
| C c | 4pF max |
| C e | 12pF max |
| F t | 180MHz min |
| Hfe | Ic 1mA: 70 min; Ic 10mA: 100 min, 300 max; Ic 50mA: 60 min; Ic 0.1mA: 40 min; Ic 100mA: 30 min; Condition: VCE=1V |
| I c | 100mA |
| T j | 150C |
| I bm | 200mA |
| I cm | 200mA |
| Тип | NPN |
| I cbo | 50nA max |
| I ebo | 50nA max |
| P tot | 250mW |
| T amb | -65C to +150C |
| T stg | -65C to +150C |
| V cbo | 60V |
| V ceo | 40V |
| V ebo | 6V |
| Цоколевка | 1: base; 2: emitter; 3: collector |
| Корпус | SOT23 |
| Тип монтажа | SMD |
| R th j a | 500K/W |
| V be sat | Ic 10mA ib 1mA: 650mV min, 850mV max; Ic 50mA ib 5mA: 950mV max |
| V ce sat | Ic 10mA ib 1mA: 200mV max; Ic 50mA ib 5mA: 300mV max |
| Компонент | PMBS3904 |
| Кол-во выводов | 3 |
| Размеры | A: 0.9mm to 1.1mm; D: 2.8mm to 3.0mm; E: 1.2mm to 1.4mm; Q: 0.45mm to 0.55mm; C: 0.09mm to 0.15mm; E: 1.9mm; V: 0.2mm; W: 0.1mm; A1: 0.1mm max; HE: 2.1mm to 2.5mm; Lp: 0.15mm to 0.45mm; Bp: 0.38mm to 0.48mm; E1: 0.95mm |
| Дата выпуска | 2004-02-02 |
| Supersedes | 1999-04-22 |
| Описание | NPN general purpose transistor |
| Код маркировки | *O4 |
| Nf condition | IC=100uA; VCE=5V; RS=1kOhm; f=10Hz to 15.7kHz |
| C c condition | IE=ie=0; VCB=5V; f=1MHz |
| C e condition | IC=ic=0; VEB=0.5V; f=1MHz |
| F t condition | IC=10mA; VCE=20V; f=100MHz |
| Iec reference | TO-236AB |
| R th j a note | mounted on FR4 PCB |
| Статус продукта | Production |
| I cbo condition | IE=0; VCB=30V |
| I ebo condition | IC=0; VEB=5V |
| Jedec reference | TO-236AB |
| Jeita reference | TO-236AB |
| P tot condition | Tamb <= 25C |
| Package outline | SOT23 |
| Switching times | T d: 50ns max; T f: 200ns max; T r: 60ns max; T s: 1000ns max; T on: 110ns max; T off: 1200ns max; Condition: IC=10mA; IBon=IBoff=1mA; VCC=3V; VBB=-1.9V |
| Комплементарный PNP | PMBS3906 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | TRANS NPN 40V 0.1A SOT23 |
