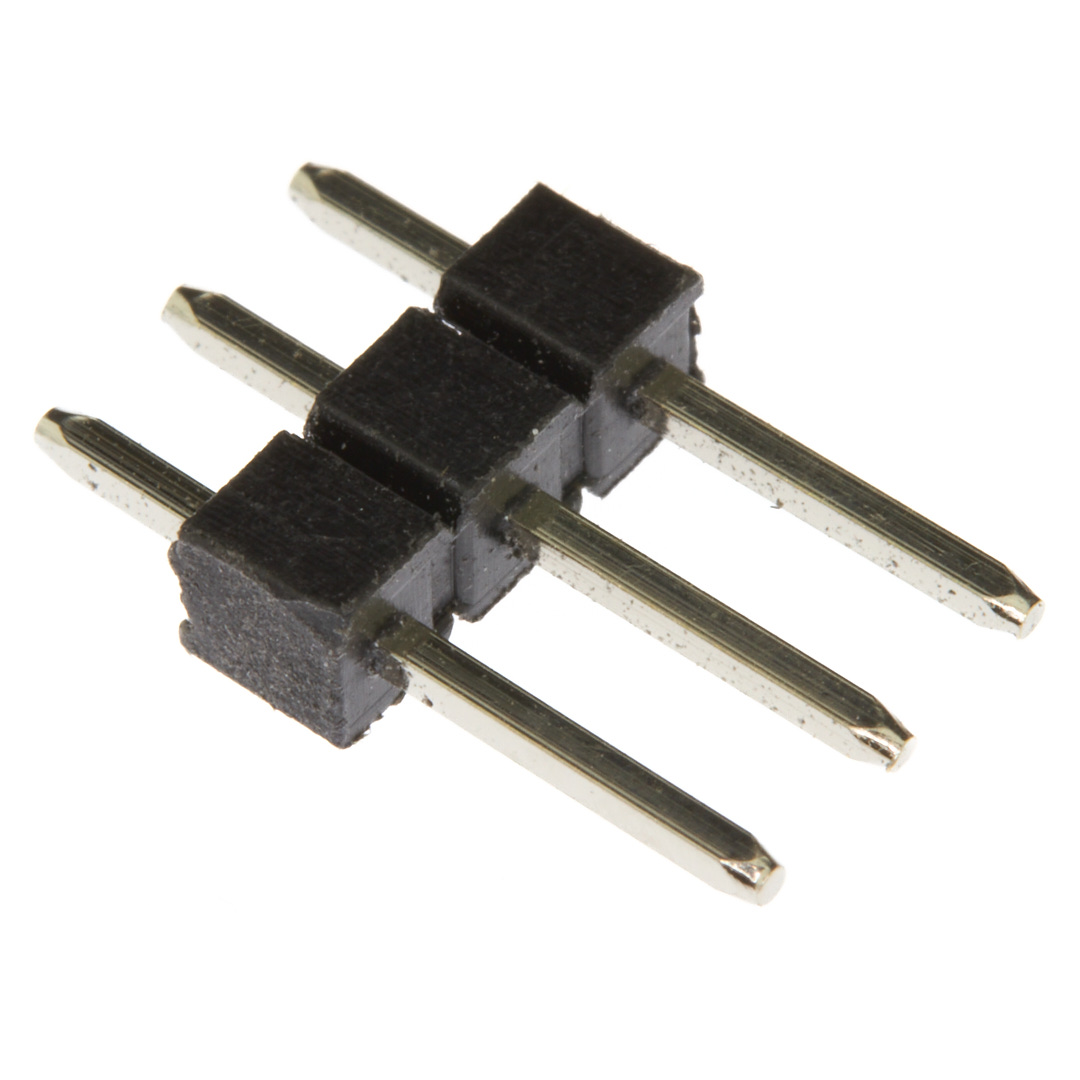

Штыревая планка PLS-3
В наличии
На своём складе
60 шт.
Норм. уп.: 1
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 300 | 0,56 |
| от 800 | 0,53 |
| от 2 000 | 0,51 |
| от 4 000 | 0,50 |
Описание
Штыревая планка PLS-3 от KEEN SIDE — это разъём для пайки на печатную плату, предназначенный для создания надёжного электрического соединения. Конструкция с тремя штырями обеспечивает простой монтаж и фиксацию проводов или ответных частей. Применяется в электронных устройствах и промышленной автоматизации для коммутации сигнальных и силовых цепей.
Технические характеристики
| Тип | pin_header |
| Шаг, мм | 2,54 |
| Серия | PLS-3 |
| Ток, А | 3 |
| Корпус | pin_header |
| Напряжение, В | 250 |
| Тип монтажа | Выводной |
| Размеры | 7.62mm x 2.54mm x 8.5mm |
| Длина вывода | 3.5mm |
| Диаметр штыря | 0.5mm |
| Кол-во выводов | 3 |
| Покрытие контакта | tin |
| Материал контакта | латунь |
| Сопр. контакта | 20mΩ |
| Материал изолятора | Полиамид |
| Сопр. изоляции | 1000MΩ |
| Рабочая температура | -40…+105 °C |
| Высота изолятора, мм | 2,5 |
| Горючесть | UL94V-0 |
| Длина вывода снизу, мм | 6 |
| Длина штыря сверху, мм | 3 |
| Исполнение | прямой |
| Количество контактов | 3 |
| Количество рядов | 1 |
| Материал корпуса | PBT |
| Отверстие в плате, мм | 1,02 |
| Сечение штыря, мм | 0,64 |
| Сопротивление изоляции, МОм | 1000 |
| Сопротивление контакта, мОм | 20 |
| Тип разъема | штыревые |
| Электрическая прочность, В | 1000 |
