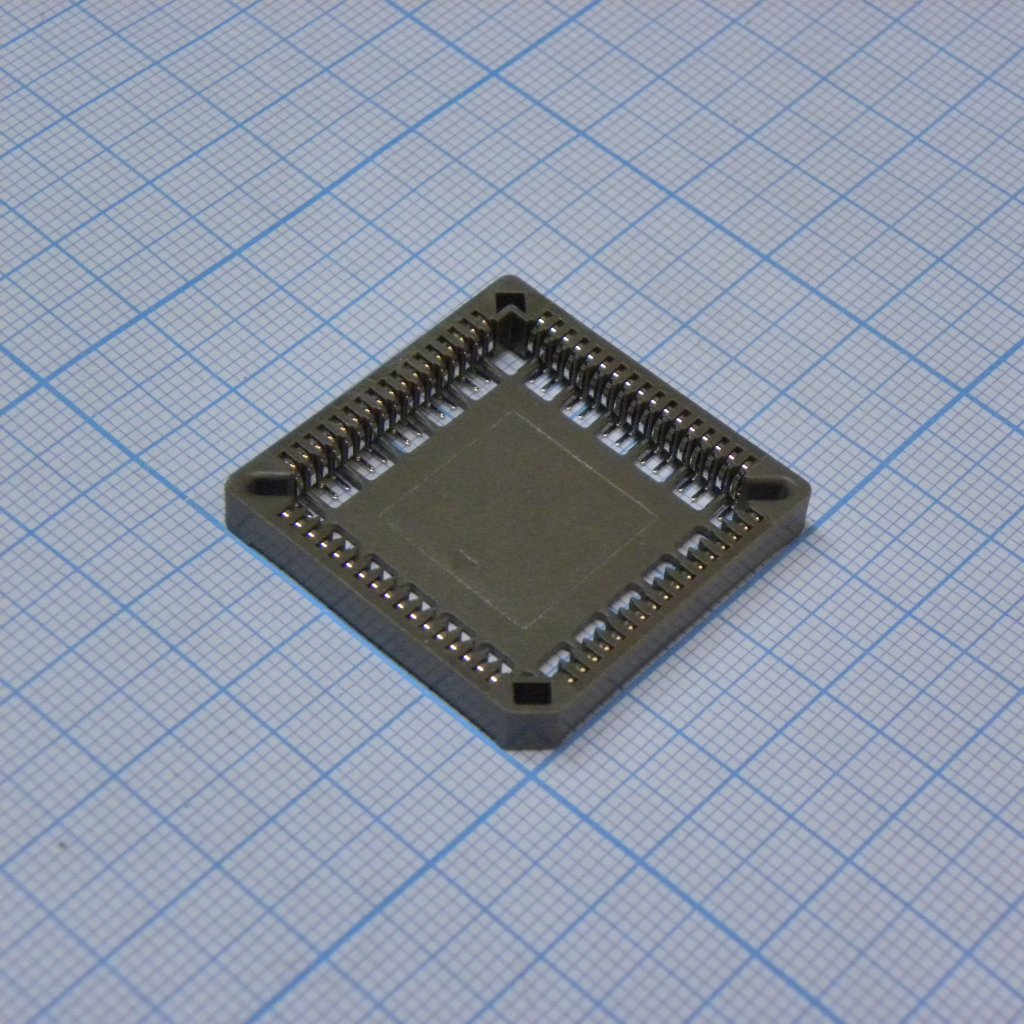

Панель PLCC PLCC-68 SMD
У поставщика
ПроизводительAUK
У поставщиков
358 шт.
Норм. уп.: 19
Цены поставщиков
Склад 13
В наличии:358 шт
Срок поставки: до недели
Норм. уп.: 19
Минимальная партия: 58 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,05 |
| от 38 | 11,35 |
| от 57 | 10,52 |
| от 114 | 9,80 |
| от 209 | 9,18 |
Описание
Панель для микросхем в корпусе PLCC-68 от производителя AUK предназначена для поверхностного монтажа (SMD). Обеспечивает надежное соединение и удобство замены компонентов без пайки. Применяется при прототипировании, тестировании и ремонте электронных устройств.
Технические характеристики
| Mount | SMD |
| Шаг | 1.27 mm |
| Высота | 4.6 mm ±0.1 |
| Корпус | PLCC-68 socket |
| Компонент | PLCC-68 SMD panel |
| Ёмкость | 1 pF max |
| Dimension A | 30.90 mm ±0.2 |
| Dimension B | 30.90 mm ±0.2 |
| Dimension C | 20.32 mm ±0.1 |
| Dimension D | 20.32 mm ±0.1 |
| Dimension E | 38.83 mm |
| Ном. ток | 1 A |
| Соотв. RoHS | Да |
| Soldering heat | 260°C for 5 seconds |
| Ном. напряжение | AC 600 Vrms |
| Покрытие контакта | 150 µin tin over 40 µin nickel |
| Материал контакта | phosphor bronze JIS 5210 |
| Темп. диапазон | -50°C to 105°C |
| Сопр. контакта | 30 mOhm max |
| Материал изолятора | Hi-temp PPS, UL 94V-0, 240°C |
| Число контактов | 68 |
| Примечание | PLCC-68 SMD |
| Сопр. изоляции | 1000 MOhm min |
| Тип упаковки | Tube (туба) |
| Описание (англ.) | Панелька: PLCC |
