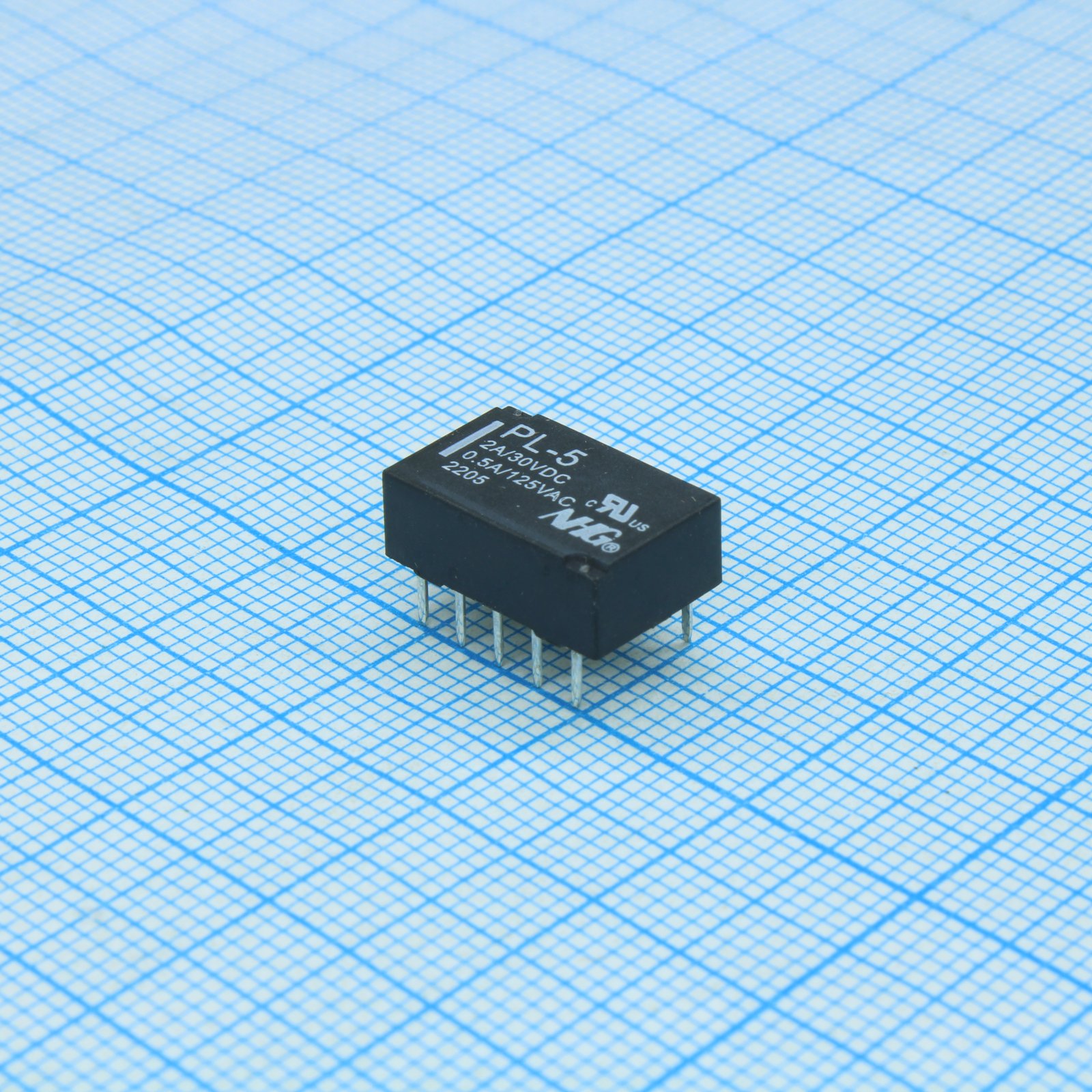

Реле / FORWARD / поляризованное 5V / PL-5 / G6HU-2 5VDC OMRON, AL-5W-K Fujitsu, HFD31/5-L1 HONGFA,
У поставщика
ПроизводительFORWARD
КатегорияРеле электромагнитное
У поставщиков
652 шт.
Норм. уп.: 25
Цены поставщиков
Склад 14
В наличии:652 шт.
Срок поставки: до 7 дн.
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 25 | 82,72 |
Описание
Реле поляризованное 5V FORWARD — компактный электромагнитный компонент для коммутации сигналов. Предназначено для использования в телекоммуникационном и измерительном оборудовании, где требуется низкое энергопотребление и высокая чувствительность. Аналог моделей Omron G6HU-2, Fujitsu AL-5W-K и Hongfa HFD31/5-L1.
Технические характеристики
| Масса | 1.5g |
| Патент | 02217796.5 |
| Тип | Электромагнитное реле |
| Особенности | High sensitivity, conforms to FCC Part 68 |
| Тип монтажа | Выводной |
| Шаг выводов | 2.54mm |
| Размеры | 14.0mm x 9.0mm x 5.0mm |
| Тип реле | Polarized, 1 Coil Latching |
| Шаг строк | 7.62mm |
| Время срабатывания | 2ms |
| Время отпускания | 2ms |
| Operate power | 0.10W |
| Reset voltage | -3.75V |
| Тип компонента | реле |
| Тип клемм | DIL |
| Сопр. катушки | 250Ω |
| Pick up voltage | 3.75V |
| Coil voltage max | 14.5V |
| Материал контакта | AgPd (Gold clad) or AgNi (Gold clad) |
| Одобр. безоп. | UL&CUR |
| Темп. диапазон | -40°C to +70°C |
| Coil voltage rated | 5V |
| Сопр. контакта | 50mΩ max |
| Min switching load | 0.01mA / 10mV |
| Расположение контактов | DPDT (2C) |
| Эл. прочность | 1000VAC 1min |
| Макс. коммутируемая мощность | 60W / 62.5VA |
| Сопр. изоляции | 1000MΩ min at 500VDC |
| Макс. коммутируемый ток | 2A |
| Макс. коммутируемое напряжение | 220VDC / 250VAC |
| Surge withstand voltage | 1500V (open contacts, coil&contacts); 2500V (between poles) |
| Номин. контактов (резистивная) | 1A, 2A/30VDC; 0.5A/125VAC |
| Shock resistance survival | 1000m/s² 6ms |
| Удар функц. | 500m/s² 11ms |
| Vibration resistance survival | 5mm double amplitude |
| Vibration resistance functional | 10-55Hz, 3mm double amplitude |
| Capacitance between coil contacts | 0.9pF |
| Capacitance between contact poles | 0.2pF |
| Capacitance between open contacts | 0.4pF |
