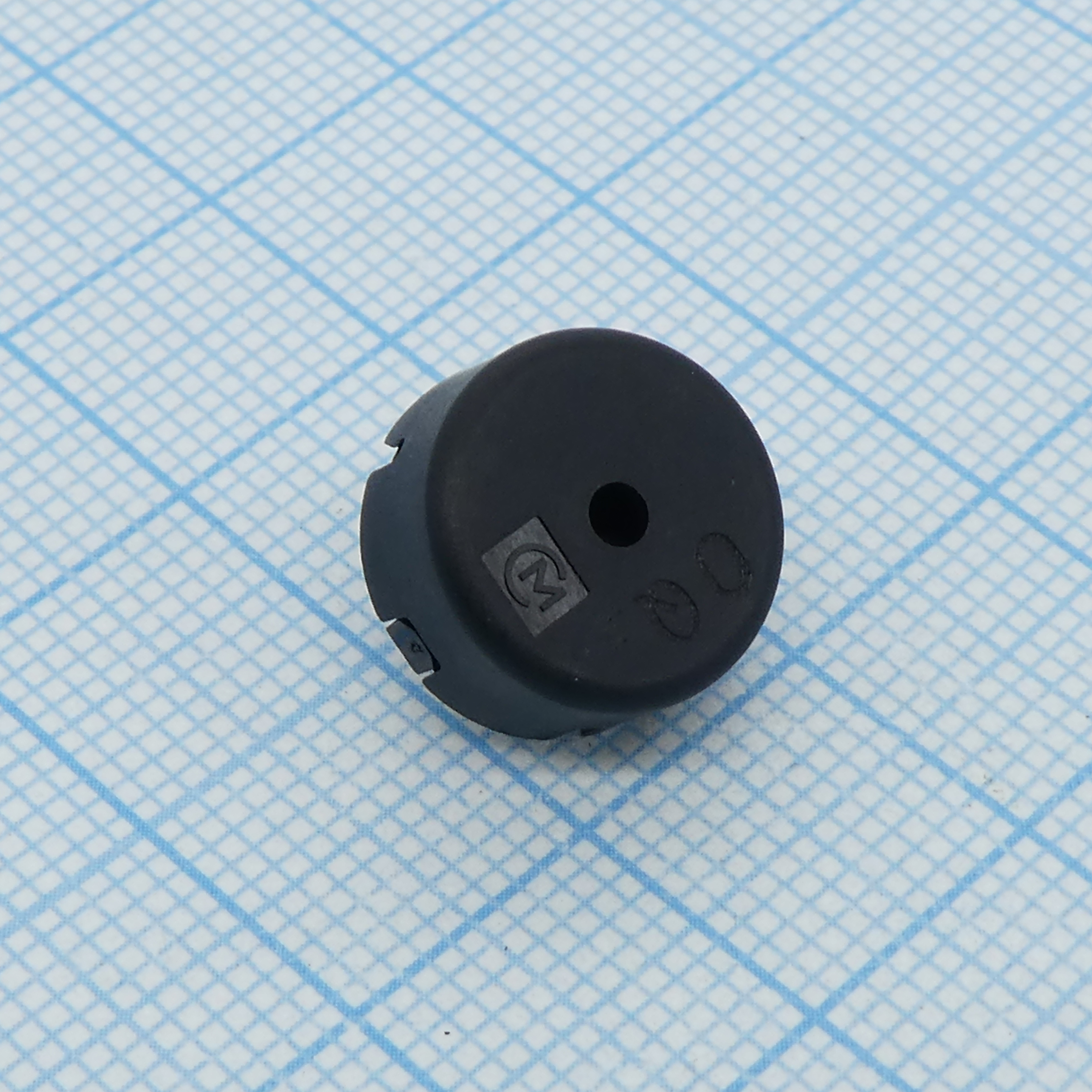

Пьезоэлектрический излучатель PKM13EPYH4002-B0
У поставщика
У поставщиков
8 460 шт.
Норм. уп.: 1980
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт25,61 ₽
Сумма768,30 ₽
+ доплата 490,00 ₽
В наличии1 237 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 30 штюрлицам и ИП
от 46 — 24,79 ₽ (−3%)
Склад 39срок до недели
Цена за шт—
Сумма—
В наличии7 223 шт
от 50 штюрлицам и ИП
продаётся от 50 штпри 50 — 16,06 ₽
Заказ со склада «Склад 13» с этой позицией — 768,30 ₽. До заказа без доплаты не хватает 16 531,70 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
30 шт · Склад 13 · 768,30 ₽
Описание
Пьезоэлектрический излучатель Murata PKM13EPYH4002-B0. Работает от напряжения 3–20 В, потребляет до 3 мА и выдаёт звук громкостью не менее 80 дБ на частоте 4 кГц. Компонент в цилиндрическом корпусе Ø12,5 мм с выводами для монтажа в отверстия на плате. Применяется в бытовой электронике, сигнализациях и устройствах индикации.
Технические характеристики
| Корпус | Ø12,5x6,25 мм |
| Тип монтажа | в сквозные отверстия |
| Частота | 4000 Гц |
| Размеры | 12.6mm x 9.5mm x 5.0mm (approx, from drawing) |
| Количество выводов | 2 |
| Нетто вес | Approx 0.75 g |
| Ёмкость | 12000 пФ |
| Описание | Piezoelectric sounder |
| Артикул | PKM13EPYH4002-B0 |
| Звуковой выход | Min.80 dB |
| Диаметр вывода | 0.5mm |
| Ном. ток | Max.3 mA |
| Паяемость | LF solder (Sn-3Ag-0.5Cu), 245±5°C for 3±0.5s |
| Номинальный ток | 3 мА |
| Номинальное напряжение | 5 В |
| Интенсивность звука | 80 дБ |
| Ударопрочность | 980m/s2, half sine wave, 3 times each direction |
| Рабочее напряжение | 3 ~ 20 В |
| Температура хранения | -30~+85 ℃ |
| Прочность выводов | 9.8N for 10s |
| Встроенный генератор | нет |
| Резонансная частота | 4000 Hz |
| Input signal for spl | ±1.5Vo-p, 4kHz, square wave |
| Уровень звукового давления | 70dB min |
| Вибростойкость | 10-55Hz, 1.5mm amplitude, 2h each direction |
| Расстояние между выводами | 5 мм |
| Макс. входное напряжение | ±15.0Vo-p |
| Раб. температура | -20…+80 °C |
| Термостойкость пайки | 260±5°C for 10±1s (bath), 350±5°C for 3±0.5s (iron) |
| Post test specification | Sound pressure level within ±10dB of initial value |
| Диап. темп. хр. | -40 to +85°C |
| Частота измерения ёмкости | 1kHz |
| Диап. раб. темп. | -40 to +85°C |
| Эксплуатационные характеристики | Холодный: -40±2°C for 240h; Сухой нагрев: 85±2°C for 240h; Влажность: 40±2°C, 90-95%RH for 240h; Температурный цикл: -40°C to +85°C, 5 cycles |
| Напряжение, В | 5 |
| Ток, мА | 3 |
| Уровень звука, дБ | 80 |
