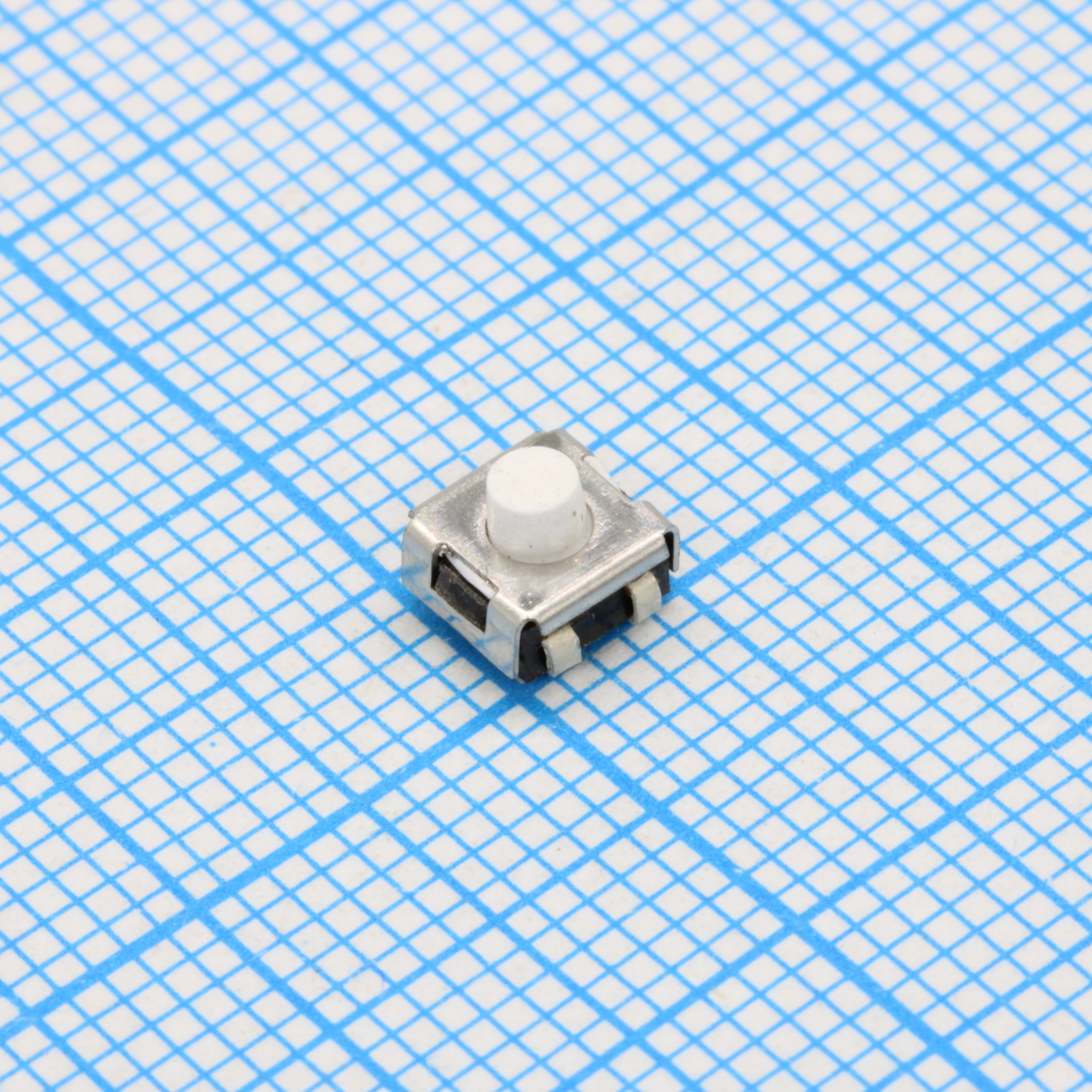

Миниатюрный кнопочный переключатель типа ПК10
У поставщика
ПроизводительКузбассрадио
У поставщиков
81 шт.
Цены поставщиков
Склад 13
В наличии:81 шт
Срок поставки: до недели
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 179,93 |
| от 7 | 173,28 |
| от 13 | 166,88 |
| от 26 | 161,77 |
| от 51 | 158,96 |
Описание
Миниатюрный кнопочный переключатель ПК10 от производителя «Кузбассрадио». Компонент рассчитан на коммутацию электрических цепей, выпускается в 2025 году. Подходит для использования в промышленной автоматике и бытовой электронике.
Технические характеристики
| Модель | ПК10Б |
| Серия | ПК10 |
| Вес | 0.145 g max |
| Тип монтажа | SMD |
| Кол-во выводов | 2 |
| Размеры | Ширина: 5.5 mm; Высота: 4.15 mm; Длина: 9.4 mm; Шаг выводов: 2.54 mm; Диаметр штыря: 0.8 mm |
| Описание | Миниатюрный кнопочный переключатель |
| Тип переключателя | momentary pushbutton |
| Warranty hours | 20000 h |
| Рабочее усилие | 2-4 N |
| Гарантийный срок | 1.5 years |
| Climate category | В2 |
| Optional coating | Зл (gold) |
| Циклы переключения | At 1x10-4 to 16 A: 55000; At 1x10-6 to 0.1 A: 30000 |
| Terminal coating | Ср-Су (silver-antimony) |
| Степень защиты | IP57 |
| Отн. влажность | 98% at 35 °C |
| Сопр. контакта | 0.05 Ohm max |
| Electrical ratings | Мощность, Вт: 1.6 W max; Ток, А: 1x10-6 to 0.1 A; Напряжение, В: 1x10-4 to 16 V; Тип нагрузки: active; Current type: DC/AC |
| Эл. прочность | 350 V eff |
| Примечание | "1" |
| Схема включения | SPST |
| Сопр. изоляции | 1000 MOhm min |
| Год выпуска | 2025 |
| Диаметр монтажного отверстия | 0.9 mm |
| Recommended pcb layout | Шаг выводов: 2.54 mm; Pin hole diameter: 0.9 mm |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 125 °C |
| Мин. раб. темп. | -60 °C |
