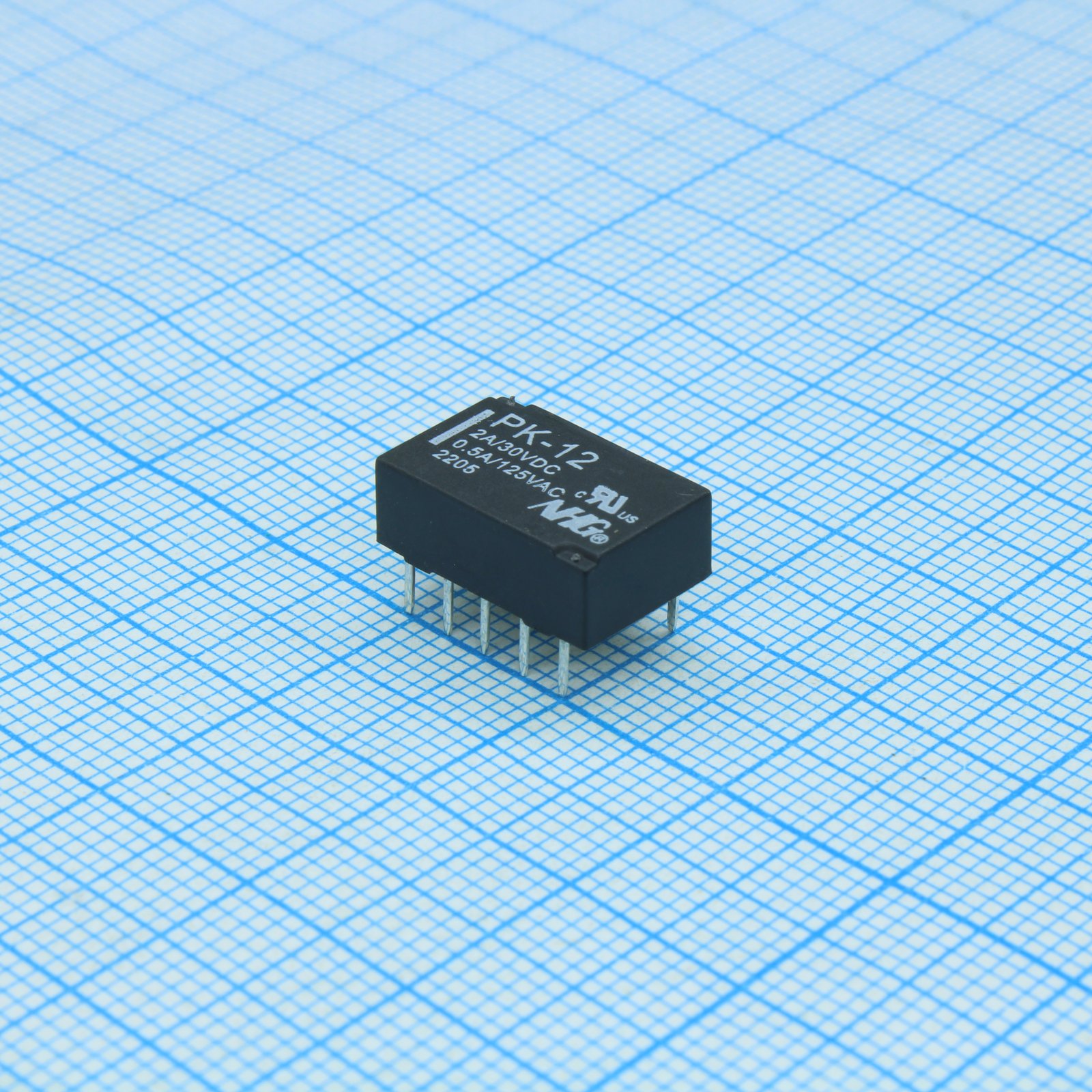

Реле / FORWARD / DC12V 0.5A 125VAC / 2A 30VDC (2 Form C) (AgPd) 0.2W, поляризованное, 2 обмотки / PK-12V / G6HK-2 12VDC OMRON, AL-D12W-K Fujitsu, HFD31/12-L2 HONGFA,
У поставщика
ПроизводительFORWARD
КатегорияРеле электромагнитное
У поставщиков
1 811 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт104,29 ₽
Сумма1 042,90 ₽
+ доплата 490,00 ₽
В наличии96 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 25 — 100,08 ₽ (−4%)
Склад 14срок до недели
Цена за шт—
Сумма—
В наличии1 715 шт
+700,00 ₽ на каждый заказ со склада, в ценах позицийтолько упаковками по 25 штюрлицам и ИП
продаётся от 25 штпри 25 — 96,14 ₽
Заказ со склада «Склад 13» с этой позицией — 1 042,90 ₽. До заказа без доплаты не хватает 16 257,10 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 042,90 ₽
Описание
Реле PK-12V от производителя FORWARD — поляризованное электромагнитное реле с двумя обмотками и двумя переключающими контактами (2 Form C). Коммутирует нагрузку до 0.5 А при 125 В переменного тока или до 2 А при 30 В постоянного тока. Благодаря низкому энергопотреблению (0.2 Вт) и применению контактов из сплава серебра с палладием (AgPd) подходит для коммутации слаботочных сигналов в телекоммуникационном и измерительном оборудовании. Является аналогом моделей OMRON G6HK-2, Fujitsu AL-D12W-K и HONGFA HFD31/12-L2.
Технические характеристики
| Масса | 1.5g |
| Серия | P Series |
| Тип | электромагнитное реле |
| Корпус | DIL Pitch Terminals |
| Мощность катушки | 0.20W |
| Размеры | 14.0 x 9.0 x 5.0mm |
| Описание | 2 Coil Latching DPDT Relay |
| Артикул | PK-12V |
| Время срабатывания | Approx. 2ms |
| Время отпускания | Approx. 1ms |
| Тип монтажа | THT |
| Паяемость | 235°C ±2°C 3±0.5s |
| Шаг выводов | 2.54mm |
| Сопр. катушки | 720Ohm ±10% |
| Электрический ресурс | 10^5 operations at 1A/30VDC, 0.5A/125VAC |
| Мех. ресурс | 10^8 operations |
| Set voltage max | 9.00VDC |
| Напряжение катушки, макс. | 24VDC |
| Материал контакта | AgPd (Stationary Contact: Gold clad) |
| Одобр. безоп. | UL & CUR |
| Макс. напряжение сброса | 9.00VDC |
| Прочность выводов | 5N |
| Номинальное напряжение катушки | 12VDC |
| Сопр. контакта | 50мОм макс |
| Мин. коммутируемая нагрузка | 0.01mA / 10mV |
| Расположение контактов | 2C DPDT (B-M) Bifurcated Crossbar |
| Макс. коммутируемая мощность | 60W, 62.5VA |
| Сопр. изоляции | 1000MOhm min at 500VDC |
| Макс. коммутируемый ток | 2A |
| Макс. коммутируемое напряжение | 220VDC, 250VAC |
| Раб. температура | -40~70°C (-40~158°F) |
| Номин. контактов (резистивная) | 1A, 2A / 30VDC; 0.5A / 125VAC |
| Capacitance coil contacts | Approx. 0.9pF |
| Capacitance contact poles | Approx. 0.2pF |
| Capacitance open contacts | Approx. 0.4pF |
| Shock resistance survival | 1000m/s2 6ms |
| Удар функц. | 500m/s2 11ms |
| Surge withstand coil contacts | 1500V FCC 68 |
| Surge withstand contact poles | 2500V FCC 68 |
| Surge withstand open contacts | 1500V FCC 68 |
| Vibration resistance survival | 5mm |
| Вибростойкость функциональная | 10~55Hz 3mm double amplitude |
| Эл. прочность катушка-контакты | 1000VAC 1min |
| Dielectric strength contact poles | 1000VAC 1min |
| Эл. прочность разомкнутых контактов | 1000VAC 1min |
| Напряжение катушки | 12 В |
