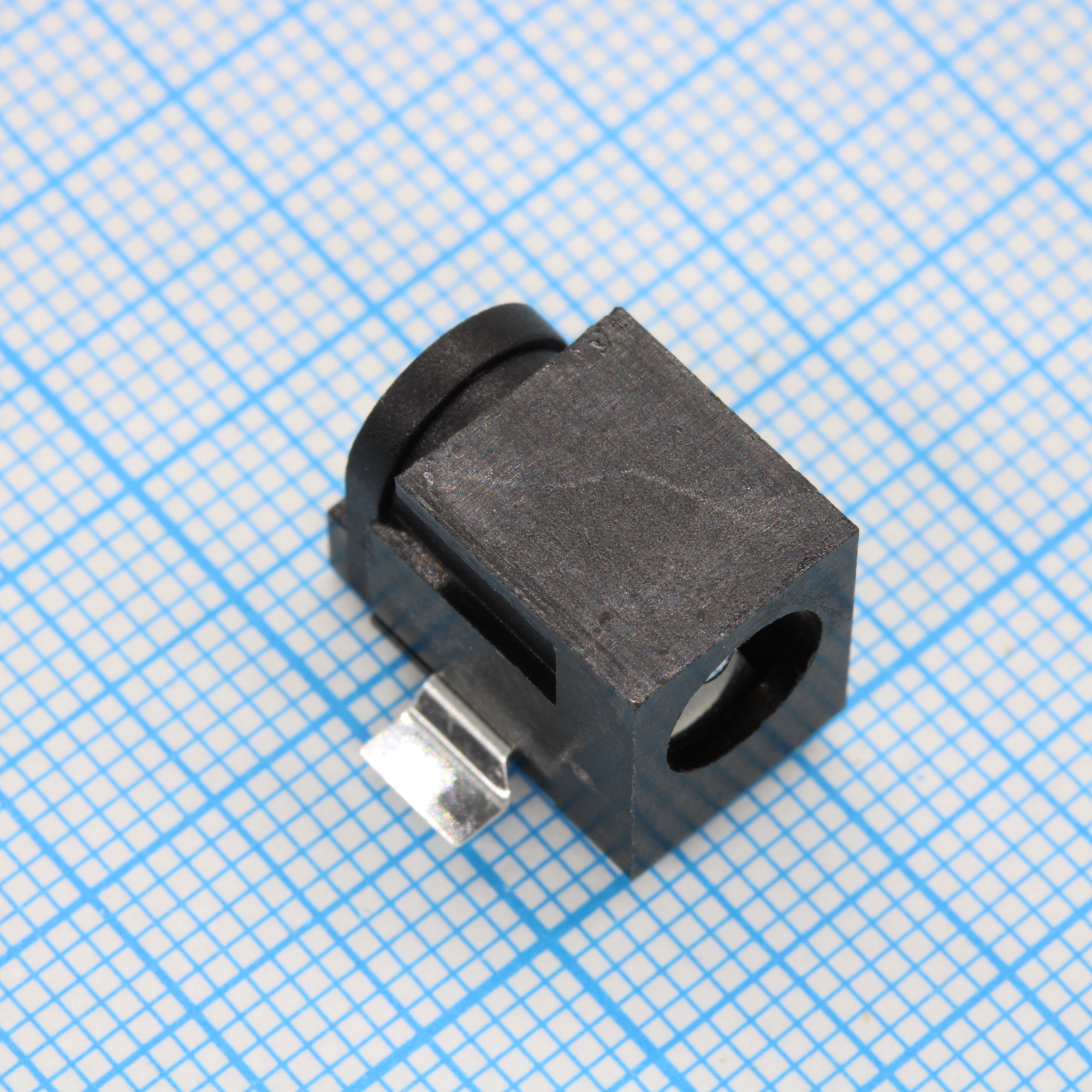

Разъем приборный DC 6.3х2.0 (розетка реверсная) на плату (SMT)
У поставщика
ПроизводительSame Sky
У поставщиков
8 шт.
Норм. уп.: 350
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 350
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 283,67 |
| от 16 | 268,43 |
| от 31 | 256,34 |
| от 62 | 245,71 |
| от 123 | 238,53 |
Описание
Разъем приборный DC 6.3х2.0 от Same Sky — это реверсная розетка для монтажа на плату (SMT). Компонент рассчитан на стандартный штекер 6,3х2,0 мм и поставляется в упаковке Tape and Reel для автоматизированной сборки. Применяется в блоках питания, зарядных устройствах и портативной электронике.
Технические характеристики
| Срок службы | 5000 cycles |
| RoHS | Да |
| Gender | вилка |
| Ток, А | 5A |
| Корпус | SMT |
| Напряжение, В | 24V |
| Тип монтажа | SMT |
| Shielding | Unshielded |
| Размер катушки | 380mm |
| Termination | Solder |
| Mating plug | PJ-036AH-SMT |
| Ориентация | горизонтальная |
| Mounting Type | Surface Mount, Right Angle |
| Толщина ПП | 1.6mm |
| Количество в катушке | 350 pcs per reel |
| Connector Type | Jack |
| Actual Diameter | 0.079" (2.00mm ID), 0.248" (6.30mm OD) |
| Voltage - Rated | 24VDC |
| Оплавление пайки | 260°C |
| Описание | DC Power Connectors Power Jacks |
| Прочность выводов | 500gf |
| Испытательное напряжение | 500Vac |
| Internal Switch(s) | Single Switch, Normally Closed |
| Сопр. контакта | 30mΩ |
| Условия хранения | reel opened: use within 1 month; reel unopened: use within 6 months |
| Mating Length/Depth | 0.360" (9.15mm) |
| Center pin diameter | 2.0mm |
| Класс горючести | UL94V-0 |
| Jack insertion depth | 8.9mm |
| Current Rating (Amps) | 5 A |
| Operating Temperature | -25°C ~ 85°C |
| Сопр. изоляции | 100MΩ at 500Vdc |
| Раб. температура | -25°C to 85°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Insertion withdrawal force | 0.3-3kg |
| Material Flammability Rating | UL94 V-0 |
| Number of Positions/Contacts | 2 Conductors, 3 Contacts |
| Industry Recognized Mating Diameter | 2.10mm ID (0.083"), 5.50mm OD (0.217") |
