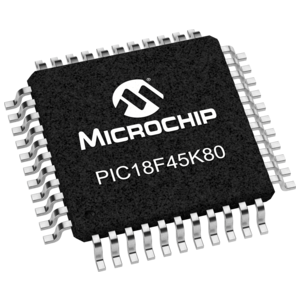

Микросхема PIC18F45K80-I/PT
У поставщика
У поставщиков
1 061 шт.
Норм. уп.: 160
Цены поставщиков
Склад 13
В наличии:1 061 шт
Срок поставки: до недели
Норм. уп.: 160
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 310,01 |
| от 5 | 306,03 |
| от 10 | 301,05 |
| от 20 | 294,34 |
| от 39 | 285,07 |
Описание
Микросхема Microchip PIC18F45K80-I/PT — это 8-битный Flash-микроконтроллер с поддержкой CAN 2.0B и технологией nanoWatt XLP. Работает от 1,8 до 5,5 В, оснащён 32 Кбайт флеш-памяти, 12-битным АЦП на 11 каналов и интерфейсами SPI/I2C, USART. Применяется в промышленной автоматике, автомобильной электронике и системах управления с шиной CAN.
Технические характеристики
| ОЗУ | 3.648Kbytes |
| SRAM | 3,648 Bytes |
| EEPROM | 1.024Kbytes |
| Таймеры | 5 (2x 8/16-bit, 2x 16-bit, 2x 8-bit) |
| Корпус | TQFP |
| Spi i2c | MSSP module |
| I o pins | 35 |
| Тип монтажа | SMD |
| Can masks | 3 full 29-bit acceptance masks |
| Кол-во выводов | 44 |
| Can filters | 16 full 29-bit acceptance filters |
| Модули CCP | 5 (4 CCP, 1 ECCP) |
| Компараторы | 2 |
| Data eeprom | 1,024 Bytes |
| Описание | Enhanced Flash Microcontroller with ECAN and nanoWatt XLP Technology |
| Артикул | PIC18F45K80-I/PT |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 1.8V |
| Каналы АЦП | 11 |
| Can protocol | CAN 2.0B Active |
| Флэш-память | 32 Kbytes |
| Clock sources | 3 internal oscillators (31kHz, 500kHz, 16MHz) |
| Макс. частота | 64MHz |
| Usart modules | 2 |
| Разрешение АЦП | 12-bit |
| Сторожевой таймер | Extended WDT, programmable 4ms to 4,194s |
| Brown out reset | Programmable BOR |
| Выносливость Flash | 10,000 erase/write cycles |
| Раб. скорость | up to 64MHz |
| Retention flash | 20 years minimum typical |
| Макс. температура | +85°C |
| Температура мин. | -40°C |
| Can bit rate max | 1 Mbps |
| Ресурс EEPROM | 100,000 erase/write cycles |
| Темп. диапазон | -40°C to +85°C (Industrial) |
| Analog comparators | 2 |
| Low voltage detect | Programmable LVD |
| Размеры упаковки | 10mm x 10mm (typical for 44-pin TQFP) |
| Current run typical | 3.8µA |
| Current wdt typical | 300nA |
| Interrupts external | 4 |
| Run current typical | 3.8 µA |
| Current idle typical | 880nA |
| Idle current typical | 880 nA |
| Internal oscillators | LF-INTOSC 31 kHz, MF-INTOSC 500 kHz, HF-INTOSC 16 MHz |
| Current sleep typical | 13nA |
| Power saving features | Peripheral Module Disable, Ultra Low-Power Wake-up, Fail-Safe Clock Monitor |
| Sleep current typical | 13 nA |
| Core voltage regulator | on-chip 3.3V |
| Erase write cycle flash | 10,000 cycles typical |
| Макс. раб. частота | 64 MHz |
| Erase write cycle eeprom | 100,000 cycles typical |
