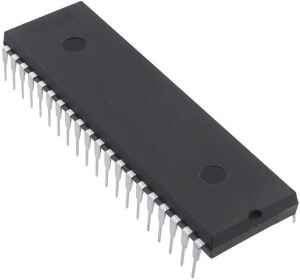

Микросхема PIC18F4520-I/P
У поставщика
У поставщиков
377 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 987,85 |
| от 6 | 922,00 |
| от 12 | 889,07 |
| от 25 | 842,97 |
Цены поставщиков
Склад 13
В наличии:377 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 861,14 |
| от 3 | 817,19 |
| от 6 | 781,38 |
| от 10 | 754,79 |
| от 30 | 735,01 |
Описание
Микросхема PIC18F4520-I/P от Microchip — 8-битный микроконтроллер с Flash-памятью 32 КБ. Работает при напряжении от 2,0 до 5,5 В и частоте до 40 МГц, имеет 36 линий ввода-вывода и 13-канальный 10-битный АЦП. Корпус — 28-выводной SPDIP для монтажа в отверстия. Подходит для промышленной автоматики, систем управления и встраиваемых устройств.
Технические характеристики
| I2c | Да |
| Spi | Да |
| Sram | 1536 bytes |
| SRAM | 1536 bytes |
| Eeprom | 256 bytes |
| EEPROM | 256 bytes |
| Io pins | 36 pins |
| Корпус | 28-Pin SPDIP, SOIC |
| Напряжение, В | 2.0V to 5.5V |
| I o pins | 36 |
| Тип монтажа | THT |
| Retention | 100 years |
| Timer 8bit | 1 |
| Ccp modules | 1 |
| Comparators | 1 |
| Run current | 11 µA |
| Timer 16bit | 3 |
| Adc channels | 13 channels |
| Eccp modules | 1 |
| Flash memory | 32 Kbytes |
| Idle current | 2.5 µA |
| Instructions | 16384 |
| Sink current | 25 mA |
| Каналы АЦП | 13 |
| Флэш-память | 32K bytes |
| Input leakage | 50 nA |
| Sleep current | 100 nA |
| Voltage range | 2.0V to 5.5V |
| Макс. частота | 40 MHz |
| Input leakage | 50 nA |
| Adc resolution | 10 bit |
| Source current | 25 mA |
| Разрешение АЦП | 10-bit |
| Flash endurance | 100000 cycles |
| Eeprom endurance | 1000000 cycles |
| Timer1 frequency | 32 kHz |
| Watchdog current | 1.4 µA |
| Current run mode | 11 μA typical |
| Current idle mode | 2.5 μA typical |
| Темп. диапазон | не указано |
| Current sleep mode | 100 nA typical |
| Supply voltage icsp | 5V |
| Watchdog timer period | 4ms to 131s |
| Ток сторожевого таймера | 1.4 μA at 2V typical |
| Brown out reset voltage | programmable |
| Flash erase write cycles | 100000 |
| High current sink source | 25mA/25mA |
| Single word instructions | 16384 |
| Timer1 oscillator current | 900 nA |
| Timer1 oscillator current | 900 nA at 32kHz, 2V |
| Flash data eeprom retention | 100 years |
| Data eeprom erase write cycles | 1000000 |
| Internal oscillator frequencies | 31kHz to 8MHz |
| Internal oscillator with pll frequencies | 31kHz to 32MHz |
