Микроконтроллер PIC 16K x 16 - Флэш-память 2048 статическое ОЗУ 256 ЭППЗУ 10-АЦП 24 порт(-ов) ввода-вывода 4 таймера + сторожевой таймер MSSP CCP ECCP EAUSART 2 компаратора
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
96 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:96 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 255,89 |
| от 4 | 252,00 |
| от 7 | 246,85 |
| от 15 | 239,26 |
| от 30 | 227,09 |
Описание

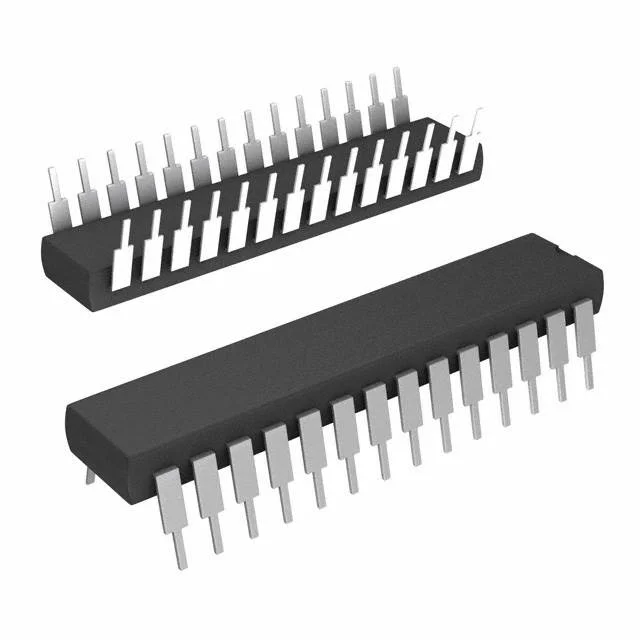

Микроконтроллер PIC18F2455-I/SP производства Microchip Technology — 8-битное устройство с флэш-памятью объёмом 16K x 16 и 2048 байт статического ОЗУ. Оснащён 24 линиями ввода-вывода, 10-канальным АЦП, двумя компараторами и интерфейсами MSSP, CCP, ECCP и EAUSART. Встроенный сторожевой таймер и 256 байт ЭППЗУ обеспечивают надёжную работу в системах управления и сбора данных.
Технические характеристики
| I2c | Да |
| Icd | In-Circuit Debug via two pins |
| SPI | Да |
| Spp | Streaming Parallel Port (40/44-pin devices only) |
| Icsp | Single-Supply 5V In-Circuit Serial Programming via two pins |
| Mssp | Master Synchronous Serial Port supporting 3-wire SPI (all 4 modes) and I2C Master and Slave modes |
| Usart | Enhanced USART with LIN bus support |
| Семейство | PIC18F2455/2550/4455/4550 |
| Таймеры | Timer0, Timer1, Timer2, Timer3 |
| Выводы ввода/вывода | 24 |
| Корпус | 40-Pin PDIP |
| Usb ram | 1-Kbyte dual access RAM |
| Тип монтажа | Выводной |
| Кол-во выводов | 40 |
| Скорость USB | Low Speed 1.5 Mb/s, Full Speed 12 Mb/s |
| Multiplier | 8 x 8 Single-Cycle Hardware Multiplier |
| Модули CCP | 2 |
| Компараторы | 2 |
| Data eeprom | 256 bytes |
| Описание | 28/40/44-Pin High-Performance, Enhanced Flash USB Microcontrollers with nanoWatt Technology |
| Артикул | PIC18F2455-I/SP |
| Счетчик таймера | 4 |
| Каналы АЦП | 10 |
| Eccp modules | 1 |
| Производитель | Microchip Technology Inc. |
| Eccp features | Multiple output modes, Selectable polarity, Programmable dead time, Auto-Shutdown, Auto-Restart |
| Usb transfers | Control, Interrupt, Isochronous, насыпью |
| Разрешение АЦП | 10-bit |
| Память программ | 24K bytes Flash |
| Разрешение ШИМ | 1 to 10-bit |
| Напряжение питания | 5V |
| Usb compliance | USB V2.0 |
| Сторожевой таймер | Да |
| Code protection | Programmable |
| Выносливость Flash | 100,000 erase/write cycles typical |
| Instruction set | C compiler optimized architecture with optional extended instruction set |
| Usb transceiver | On-chip with on-chip voltage regulator |
| Data memory sram | 2048 bytes |
| Ресурс EEPROM | 1,000,000 erase/write cycles typical |
| Oscillator modes | Four Crystal modes including High Precision PLL for USB, Two External Clock modes up to 48 MHz, Internal oscillator block 31kHz to 8MHz, Secondary oscillator using Timer1 @ 32 kHz, Dual oscillator options |
| Self programmable | Да |
| Темп. диапазон | Industrial (I) |
| Usb endpoints max | 32 |
| Capture resolution | 16-bit, max 6.25ns (TCY/16) |
| Compare resolution | 16-bit, max 100ns (TCY) |
| Pll frequency range | 4 MHz to 48 MHz |
| Current sink source | 25mA/25mA |
| External interrupts | 3 |
| Power managed modes | Run, Idle, Sleep |
| Oscillator frequency | 8 MHz |
| Oscillator tolerance | ±2% |
| Adc acquisition time | programmable |
| Comparator input mux | Да |
| Idle current typical | 5.8 µA |
| Program memory words | 12288 single-word instructions |
| Usb regulator voltage | 3.3V |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Quality certification | ISO/TS-16949:2002, ISO 9001:2000 |
| Sleep current typical | 0.1 µA |
| Flash eeprom retention | > 40 years |
| Usb off chip interface | Да |
| Dedicated icd icsp port | Optional (44-pin devices only) |
| Fail safe clock monitor | Да |
| Тип упаковки | Tube (туба) |
| Interrupt priority levels | Да |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Watchdog timer period max | 131s |
| Watchdog timer period min | 41ms |
| Adjustable oscillator range | 125 kHz to 4 MHz |
| Internal oscillator tunable | Да |
| Usb endpoints bidirectional | 16 |
| Two speed oscillator startup | Да |
| Описание (англ.) | PIC 16K x 16 - Flash 2048 SRAM 256 EEPROM 10-ADC 24 I/O 4-Tmr + WDT MSSP CCP ECCP EAUSART 2 Comp |
| Low speed oscillator frequency | 31 kHz |
| Watchdog timer current typical | 2.1 µA |
| Internal oscillator frequencies | 8 user-selectable, 31kHz to 8MHz |
| Timer1 oscillator current typical | 1.1 µA at 32 kHz, 2V |
| Допуск, % | 2 |
