Документация
Микроконтроллер 8-бит 16KB Флэш-память 28SDIP
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
281 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:281 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 857,43 |
| от 6 | 818,42 |
| от 12 | 787,46 |
| от 30 | 760,23 |
| от 45 | 741,82 |
Описание

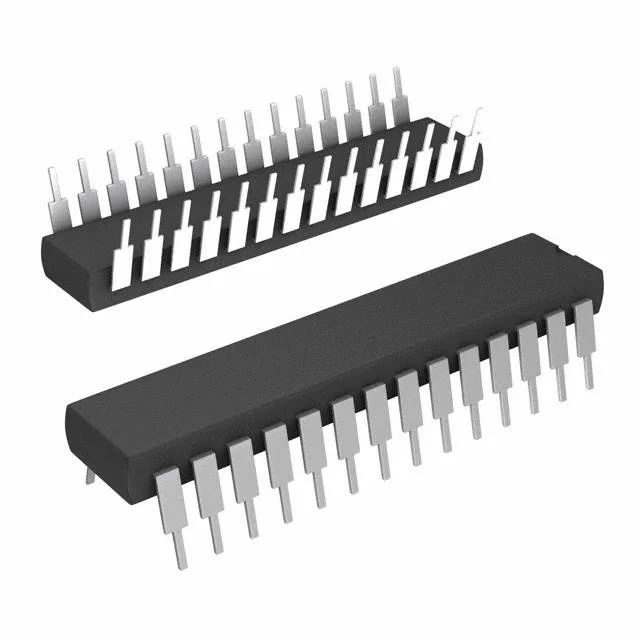

Микроконтроллер Microchip PIC18F2420-I/SP — 8-битное устройство с 16 КБ флэш-памяти. Выполнен в корпусе SDIP28 и рассчитан на рабочий диапазон температур от -40 до +85 °C. Подходит для встраиваемых систем управления в промышленной автоматике и бытовой электронике.
Технические характеристики
| I2c | Да |
| Spi | Да |
| I2c | Y |
| Icd | In-Circuit Debug via Two Pins |
| Pll | 4x Phase Lock Loop |
| SPI | Y |
| Sram | 768 bytes |
| Bits | 8-bit |
| Сердечник | PIC18 |
| Hlvd | Programmable 16-Level High/Low-Voltage Detection |
| Icsp | Single-Supply 5V In-Circuit Serial Programming via Two Pins |
| Mssp | 1 |
| Usart | Enhanced Addressable USART |
| Eeprom | 256 bytes |
| Семейство | PIC18F2420/2520/4420/4520 |
| Io pins | 25 pins |
| Выводы ввода/вывода | 25 |
| Корпус | 28-Pin SPDIP, SOIC |
| Тип монтажа | Выводной |
| Retention | 100 years |
| Timer 8bit | 1 |
| Multiplier | 8 x 8 Single-Cycle Hardware Multiplier |
| Sram bytes | 768 |
| Ccp modules | 2 |
| Comparators | 1 |
| Run current | 11 µA |
| Timer 16bit | 3 |
| Компараторы | 2 |
| Описание | 28/40/44-Pin Enhanced Flash Microcontrollers with 10-Bit A/D and nanoWatt Technology |
| Артикул | PIC18F2420-I/SP |
| Adc channels | 10 channels |
| Eccp modules | 0 |
| Flash memory | 16 Kbytes |
| Idle current | 2.5 µA |
| Instructions | 8192 |
| Sink current | 25 mA |
| Каналы АЦП | 10 |
| Ccp eccp pwm | 2/0 |
| Eeprom bytes | 256 |
| Производитель | Microchip Technology Inc. |
| Input leakage | 50 nA |
| Sleep current | 100 nA |
| Диапазон напряжения | 2.0V to 5.5V |
| Input leakage | 50nA |
| Adc resolution | 10 bit |
| Source current | 25 mA |
| Разрешение АЦП | 10-bit |
| Flash endurance | 100000 cycles |
| Brown out reset | Programmable with Software Enable Option |
| Code protection | Y |
| Timers 8 16 bit | 1/3 |
| Usart protocols | RS-485, RS-232, LIN/J2602 |
| Eeprom endurance | 1000000 cycles |
| Timer1 frequency | 32 kHz |
| Watchdog current | 1.4 µA |
| Adc channels max | 13 |
| Oscillator modes | Four Crystal modes, Two External RC modes, Two External Clock modes, Internal Oscillator Block, Secondary Oscillator |
| Self programmable | Y |
| Темп. диапазон | Industrial (I) |
| External interrupts | 3 Programmable |
| Programming voltage | 5V |
| Run current typical | 11uA |
| C compiler optimized | Y |
| Flash program memory | 16KB |
| Idle current typical | 2.5uA |
| Max crystal frequency | 40MHz |
| Раб. температура | Industrial |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Sleep current typical | 100nA |
| Flash eeprom retention | 100 Years |
| Ток сторожевого таймера | 1.4uA |
| Fail safe clock monitor | Y |
| Input change interrupts | 4 |
| Тип упаковки | Tube (туба) |
| Extended instruction set | Optional |
| Flash erase write cycles | 100000 |
| High current sink source | 25mA/25mA |
| Single word instructions | 8192 |
| Timer1 oscillator current | 900 nA |
| Eeprom erase write cycles | 1000000 |
| External rc frequency max | 4MHz |
| Interrupt priority levels | Priority Levels for Interrupts |
| Timer1 oscillator current | 900nA |
| Watchdog timer period max | 131s |
| Watchdog timer period min | 4ms |
| Flash program memory bytes | 16384 |
| External clock frequency max | 40MHz |
| Описание (англ.) | MCU 8BIT 16KB FLASH 28SDIP |
| Internal oscillator frequencies | 31kHz to 8MHz |
| Internal oscillator with pll max | 32MHz |
| Рабочая температура | -40°C ~ 85°C |
| Напряжение, В | 2 |
