Микроконтроллер PIC 4096 x 16 - ППЗУ/256-ОЗУ 256-ЭППЗУ 7-АЦП 16 портов ввода-вывода 4-таймера + сторожевой таймер
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
108 шт.
Норм. уп.: 1100
Цены поставщиков
Склад 13
В наличии:108 шт
Срок поставки: до недели
Норм. уп.: 1100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 784,46 |
| от 4 | 744,06 |
| от 7 | 711,15 |
| от 13 | 686,71 |
| от 26 | 668,53 |
Описание

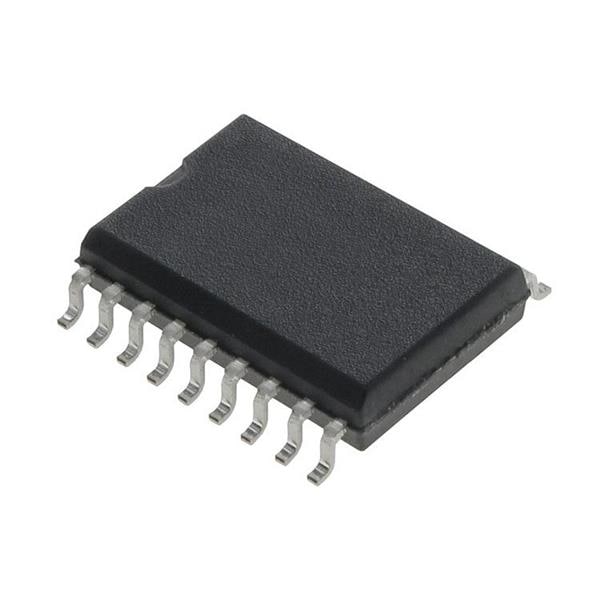

Микроконтроллер PIC от Microchip в корпусе SO18W. Оснащён 4 КБ ППЗУ, 256 байтами ОЗУ и EEPROM, а также 7-канальным АЦП и 16 портами ввода-вывода. Поддерживает интерфейсы EUSART, PWM и внутрисхемное программирование ICSP. Подходит для промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| Icd | Да |
| ОЗУ | 256 bytes |
| Icsp | Да |
| EEPROM | 256 bytes |
| Eusart | Да |
| Таймеры | 1/3 (8/16-bit) |
| Выводы ввода/вывода | 16 |
| Корпус | SO-18 |
| Напряжение, В | 2 |
| Тип монтажа | SMD |
| Кол-во выводов | 18 |
| Interrupts | Three external interrupts |
| Wdt period | 41ms to 131s |
| Eccp module | Да |
| Каналы АЦП | 7 |
| Макс. частота | 40MHz |
| Wdt stability | 2% |
| Разрешение АЦП | 10-bit |
| Сохранение данных | >40 years |
| Память программ | 8K bytes (4096 instructions) |
| Сторожевой таймер | Да |
| Выносливость Flash | 100,000 erase/write cycles |
| Ресурс EEPROM | 1,000,000 erase/write cycles |
| Oscillator modes | LP, XT, HS up to 25MHz; HSPLL 4-10MHz (16-40MHz internal); External RC up to 4MHz; External Clock up to 40MHz; Internal 31kHz to 8MHz |
| Рабочее напряжение | 2.0V to 5.5V |
| Темп. диапазон | -40°C to +85°C |
| Размеры упаковки | SOIC-18 (body width 7.5mm typical) |
| Current sink source | 25mA/25mA |
| Hardware multiplier | 8x8 single-cycle |
| Power consumption run | 150uA at 1MHz, 2V |
| Power consumption idle | 37uA at 1MHz, 2V |
| Power consumption sleep | 0.1uA at 1MHz, 2V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | PIC 4096 x 16 - PROM/256-RAM 256-EEPROM 7-ADC 16I/O 4-Timer + Watchdog 1 x 10-Bits-PWM EUSART ICSP ICD PMM |
| Internal oscillator calibration | 1% |
