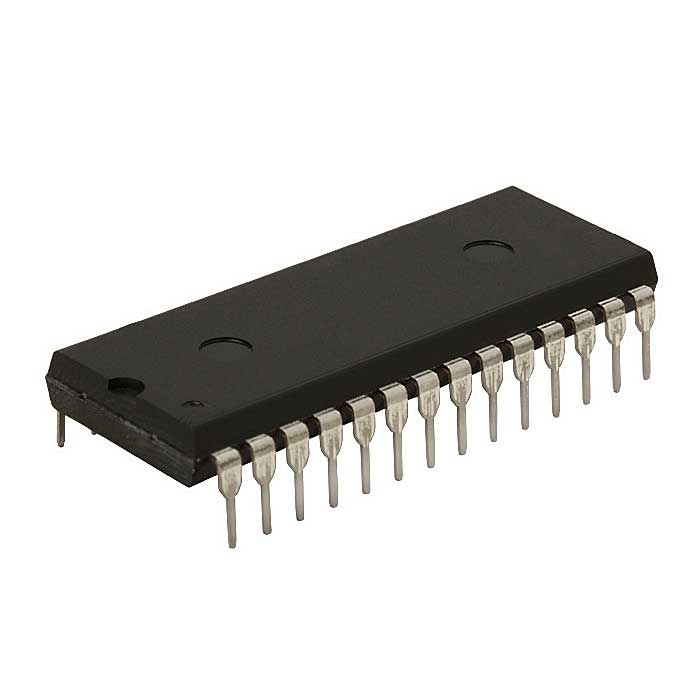

Микросхема PIC16F886-I/SP
У поставщика
У поставщиков
2 245 шт.
Норм. уп.: 5
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 214,23 |
| от 6 | 208,48 |
| от 12 | 205,60 |
| от 25 | 201,29 |
Цены поставщиков
Склад 2
В наличии:145 шт
Срок поставки: до 2 недель
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 214,23 |
| от 6 | 208,48 |
| от 12 | 205,60 |
| от 25 | 201,29 |
Склад 13
В наличии:1 739 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 333,88 |
| от 30 | 318,03 |
| от 60 | 307,43 |
| от 105 | 298,10 |
| от 195 | 291,80 |
Склад 15
В наличии:360 шт
Срок поставки: до 18 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 256,40 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 120 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 372,60 |
| от 5 | 264,96 |
| от 50 | 248,70 |
Описание
Микроконтроллер PIC16F886-I/SP от Microchip. Работает на частоте до 20 МГц, оснащён 14 КБ флеш-памяти и 368 байт ОЗУ. Выполнен в корпусе DIP-28. Применяется в системах управления, бытовой электронике и промышленной автоматике.
Технические характеристики
| Тип | Микроконтроллер |
| Icsp | Yes, via two pins |
| Mssp | Master Synchronous Serial Port (SPI and I2C) |
| Usart | Enhanced USART with RS-485, RS-232, LIN 2.0 |
| EEPROM | 256 bytes |
| Семейство | PIC16F882/883/884/886/887 |
| Таймеры | 8/16-bit (Timer0, Enhanced Timer1, Timer2) |
| Выводы ввода/вывода | 24/35 |
| Корпус | SPDIP-28 |
| Тип монтажа | Выводной |
| Объем ОЗУ | 368 bytes |
| Кол-во выводов | 28 |
| Sleep mode | Power-Saving Sleep mode |
| Компараторы | 2 |
| Описание | 28/40/44-Pin, Enhanced Flash-Based 8-Bit CMOS Microcontrollers with nanoWatt Technology |
| Ecpp module | Enhanced Capture, Compare, PWM+ with dead time |
| Объем EEPROM | 256 bytes |
| Артикул | PIC16F886-I/SP |
| Stack depth | 8 |
| 8-битные таймеры | Timer0, Timer2 |
| Каналы АЦП | 11 |
| Архитектура | 8-bit RISC |
| Instructions | 35 |
| Производитель | Microchip Technology Inc. |
| Таймеры 16 бит | Timer1 |
| Weak pullups | Individually programmable |
| Sr latch mode | Да |
| Разрешение АЦП | 10-bit |
| Hardware stack | 8-level deep |
| Сброс при включении | POR |
| Power up timer | PWRT and OST |
| Разрешение ШИМ | 10-bit |
| Сторожевой таймер | Enhanced low-current WDT with on-chip oscillator |
| Brown out reset | BOR with software control |
| Code protection | Programmable |
| Выносливость Flash | 100,000 writes |
| High current io | Direct LED drive |
| Instruction set | 35 instructions |
| Раб. скорость | DC – 20MHz (200ns instruction cycle) |
| Addressing modes | Direct, Indirect, Relative |
| Auto baud detect | Да |
| Data memory sram | 368 bytes |
| Ресурс EEPROM | 1,000,000 writes |
| I2c address mask | Да |
| Low power wakeup | Ultra Low-Power Wake-up (ULPWU) |
| Dead time control | Programmable |
| Number of io pins | 24 |
| Количество выводов корпуса | 28 |
| Pwm max frequency | 20kHz |
| Темп. диапазон | Industrial (-40°C to +85°C) |
| Two speed startup | Да |
| Voltage reference | Programmable on-chip CVREF (% of VDD), fixed 0.6V |
| Capture resolution | 12.5ns |
| Compare resolution | 200ns |
| Data memory eeprom | 256 bytes |
| Crystal fail detect | Да |
| In circuit debugger | On-board |
| Interrupt on change | Да |
| Макс. такт. частота | 20MHz |
| Operating speed max | 20MHz |
| Pwm output channels | 1, 2, or 4 |
| Pwm output steering | Да |
| Clock mode switching | Да |
| Data retention years | > 40 years |
| External timer1 gate | Да |
| Interrupt capability | Да |
| Program memory flash | 14KB words |
| Instruction cycle min | 200ns |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Макс. диапазон температур | +85°C |
| Мин. диапазон температур | -40°C |
| Flash eeprom retention | >40 years |
| Разрядность | 8 |
| Диап. раб. напр. | 2.0V-5.5V |
| Типовой ток в режиме ожидания | 50nA @ 2.0V |
| Auto wakeup on start bit | Да |
| Internal oscillator range | 8MHz to 31kHz |
| Low power standby current | 50nA typical |
| Oscillator start up timer | Да |
| Program memory flash size | 14KB (words) |
| Temperature range extended | -40°C to +125°C |
| Watchdog timer max timeout | 268s |
| Точность внутр. генератора | ±1% |
| Temperature range industrial | -40°C to +85°C |
| In circuit serial programming | ICSP via two pins |
| Supply current active typical | 11μA @ 32kHz, 2.0V; 220μA @ 4MHz, 2.0V |
| Operating current typical 4MHz | 220µA @ 4MHz, 2.0V |
| Supply current standby typical | 50nA @ 2.0V |
| Watchdog timer current typical | 1μA @ 2.0V |
| Operating current typical 32kHz | 11µA @ 32kHz, 2.0V |
| Internal oscillator frequency max | 8MHz |
| Internal oscillator frequency min | 31kHz |
| Тактовая частота, МГц | 20 |
