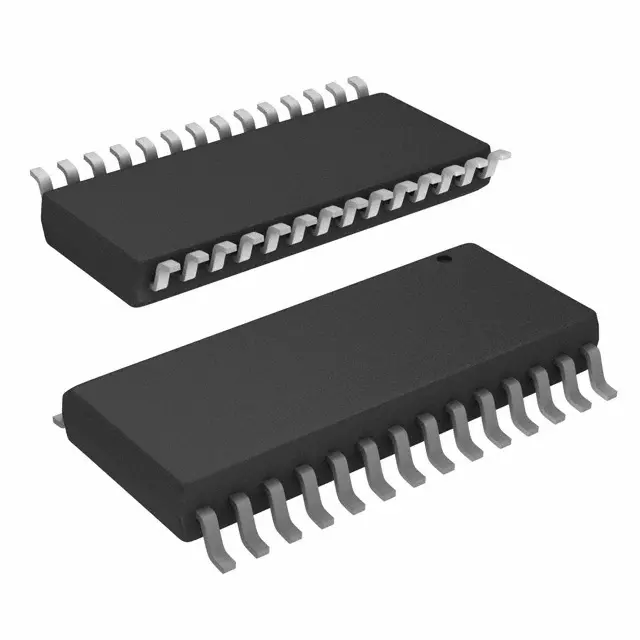

Микроконтроллер PIC16F870-I/SO
У поставщика
У поставщиков
1 267 шт.
Норм. уп.: 27
Цены поставщиков
Склад 13
В наличии:1 267 шт
Срок поставки: до недели
Норм. уп.: 27
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 817,57 |
| от 12 | 783,38 |
| от 27 | 760,51 |
| от 54 | 740,38 |
| от 108 | 726,79 |
Описание
Микроконтроллер PIC16F870-I/SO производства Microchip Technology относится к популярному семейству PIC16F. Модель построена на 8-битном ядре с архитектурой RISC и оснащена встроенным 10-разрядным АЦП. Выполнен в корпусе SOIC, предназначен для встраиваемых систем управления, сбора данных и задач автоматизации.
Технические характеристики
| Adc | 10-bit multi-channel |
| Psp | Parallel Slave Port 8-bits wide (40/44-pin only) |
| Сердечник | PIC |
| Icsp | Да |
| Usart | USART/SCI with 9-bit address detection |
| Семейство | PIC16F870/871 |
| Таймеры | Timer0: 8-bit timer/counter with 8-bit prescaler; Timer1: 16-bit timer/counter with prescaler; Timer2: 8-bit timer/counter with 8-bit period register, prescaler and postscaler |
| Корпус | SOIC |
| Тип монтажа | SMD |
| Кол-во выводов | 28 |
| Sleep mode | Да |
| Описание | 28/40-Pin, 8-Bit CMOS FLASH Microcontroller |
| Артикул | PIC16F870-I/SO |
| Stack depth | 8-level hardware |
| Архитектура | 8-bit RISC |
| Производитель | Microchip Technology Inc. |
| Сброс при включении | Да |
| Power up timer | Да |
| Сторожевой таймер | Да |
| Brown out reset | Да |
| Code protection | Да |
| Data memory ram | 128 x 8 bytes |
| Instruction set | 35 single word instructions |
| Раб. скорость | DC - 20 MHz clock input |
| Instruction cycle | DC - 200 ns |
| Interrupt sources | up to 11 |
| Eeprom data memory | 64 x 8 bytes |
| Capture compare pwm | Разрешение ШИМ: 10-bit; Capture resolution: 16-bit, max 12.5 ns; Compare resolution: 16-bit, max 200 ns |
| Макс. такт. частота | 20 MHz |
| Program memory size | 2K x 14 words |
| Program memory type | FLASH |
| In circuit debugging | Да |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Io sink source current | 25 mA |
| Current typical 5v 4mhz | < 1.6 mA |
| Типовой ток в режиме ожидания | < 1 uA |
| Тип упаковки | Tube (туба) |
| Current typical 3v 32khz | 20 uA |
| Operating voltage nominal | 5V |
| Oscillator start up timer | Да |
| Temperature range commercial | 0C to +70C |
| Temperature range industrial | -40C to +85C |
| Описание (англ.) | PIC 2048 x 14 - PROM/128-RAM 5-ADC 22I/O 3-Timer + Watchdog USART 10-Bits-PWM ICSP |
| Тип | PIC16F870 |
