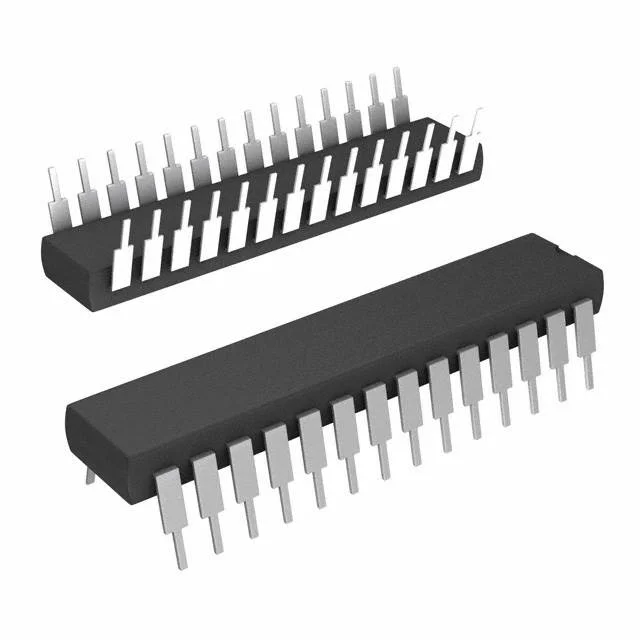

Микросхема PIC16F76-I/SP
У поставщика
У поставщиков
63 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:63 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 551,92 |
| от 5 | 521,77 |
| от 10 | 497,20 |
| от 30 | 478,95 |
| от 45 | 465,37 |
Описание
Микросхема PIC16F76-I/SP от Microchip — 8-битный микроконтроллер семейства PIC16F, выполненный в корпусе DIP-28. Оснащена встроенной Flash-памятью для хранения программы и набором периферийных модулей, включая таймеры и АЦП. Предназначена для встраиваемых систем управления, автоматизации и задач сбора данных, требующих компактного корпуса для монтажа в отверстия.
Технические характеристики
| Timers | 3 |
| Таймеры | Timer0 (8-bit), Timer1 (16-bit), Timer2 (8-bit) |
| Package | 28-pin DIP, 28-pin SOIC, 28-pin SSOP, 28-pin MLF |
| Выводы ввода/вывода | 22 |
| Io ports | Ports A, B, C |
| Тип монтажа | Выводной |
| Кол-во выводов | 28 |
| Interrupts | 11 |
| Ccp modules | 2 |
| Data memory | 368 bytes |
| Модули CCP | 2 |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 2.0V |
| Adc channels | 5 |
| Каналы АЦП | 5 |
| Корпус | SDIP28 |
| Data ram size | 368 x 8 bytes |
| Разрешение АЦП | 8-bit |
| Сторожевой таймер | Да |
| Instruction set | 35 |
| Темп. диапазон | -40°C to +85°C |
| Operating frequency | 20 MHz |
| Детекция провалов напр. | Да |
| Макс. тактовая частота | 20MHz |
| Program memory size | 8192 x 14 words |
| Standby current typ | <1µA |
| Flash program memory | 8K words |
| Serial communications | SSP, USART |
| Время цикла инструкции | 200ns |
| Parallel communications | Нет |
| Max sink source current | 25mA |
| Supply current typ 4MHz | <2mA |
| Тип упаковки | Tube (туба) |
| Интерфейсы связи | USART, SPI, I2C |
| Supply current typ 32kHz | <20µA |
| Описание (англ.) | PIC 8192 x 14 - PROM/368-RAM 5-ADC 22I/O 3-Timer + Watchdog USART/SPI/I2C 2 x 10-Bits-PWM ICSP |
| In circuit serial programming | Да |
| Тип | PIC16F76 |
