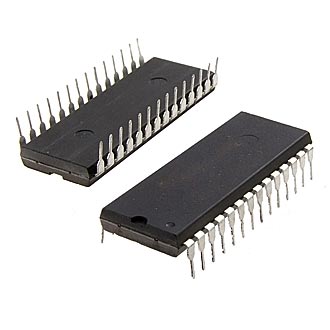

Микросхема PIC16F73-I/SP DIP-28
У поставщика
У поставщиков
650 шт.
Норм. уп.: 5
Цены поставщиков
Склад 12
В наличии:230 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 110 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 393,30 |
| от 5 | 277,38 |
| от 50 | 261,12 |
Склад 15
В наличии:210 шт
Срок поставки: до 18 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 251,06 |
Склад 13
В наличии:210 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 357,74 |
| от 5 | 353,29 |
| от 9 | 347,73 |
| от 15 | 340,29 |
| от 45 | 329,94 |
Описание
Микроконтроллер PIC16F73-I/SP от Microchip выполнен в корпусе DIP-28. Работает на напряжении от 2,0 до 5,5 В и оснащён встроенной Flash-памятью программ. Подходит для задач промышленной автоматики и встраиваемых систем управления.
Технические характеристики
| I2c | Да |
| Psp | Нет |
| SPI | Да |
| Ssp | SPI (Master) and I2C (Slave) |
| Тип | Микроконтроллер |
| Icsp | Yes, via two pins |
| Usart | Да |
| Timers | 3 |
| Семейство | PIC16F7X |
| Таймеры | 2 CCP modules |
| Package | 28-pin DIP, 28-pin SOIC, 28-pin SSOP, 28-pin MLF |
| Выводы ввода/вывода | 22 |
| Корпус | DIP-28 |
| Io ports | Ports A, B, C |
| Cpu type | 8-bit RISC |
| Data ram | 192 bytes |
| Тип монтажа | Выводной |
| Кол-во выводов | 28 |
| Interrupts | 11 |
| Sleep mode | Да |
| Ccp modules | 2 |
| Data memory | 192 bytes |
| Модули CCP | 2 |
| Описание | 28/40-pin, 8-bit CMOS FLASH Microcontroller |
| Артикул | PIC16F73-I/SP |
| Stack depth | 8 |
| Adc channels | 5 |
| Каналы АЦП | 5 |
| Разрешение АЦП | 8-bit |
| Сброс при включении | Да |
| Power up timer | Да |
| Память программ | 4K x 14 words FLASH |
| Разрешение ШИМ | 10-bit |
| Сторожевой таймер | Да |
| Instruction set | 35 |
| Brown out reset | Да |
| Code protection | Programmable |
| Data memory ram | 192 bytes |
| Instruction set | 35 instructions |
| Раб. скорость | DC - 20MHz |
| Ток в режиме ожидания | <1µA |
| Addressing modes | Direct, Indirect, Relative |
| Instruction cycle | 200ns |
| Interrupt sources | 11 |
| Рабочее напряжение | 2.0V to 5.5V |
| Темп. диапазон | industrial |
| Capture resolution | 16-bit, 12.5 ns |
| Compare resolution | 16-bit, 200 ns |
| Operating frequency | 20 MHz |
| Макс. тактовая частота | 20MHz |
| Sink source current | 25 mA |
| Flash program memory | 4K words |
| Serial communications | SSP, USART |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Ток питания типовой | 2mA at 5V, 4MHz; 20µA at 3V, 32kHz |
| Parallel communications | Нет |
| Current typical 5v 4mhz | 2 mA |
| Типовой ток в режиме ожидания | 1 uA |
| Current typical 3v 32khz | 20 uA |
| Oscillator start up timer | Да |
| Output current sink source | 25mA |
| In circuit serial programming | Да |
