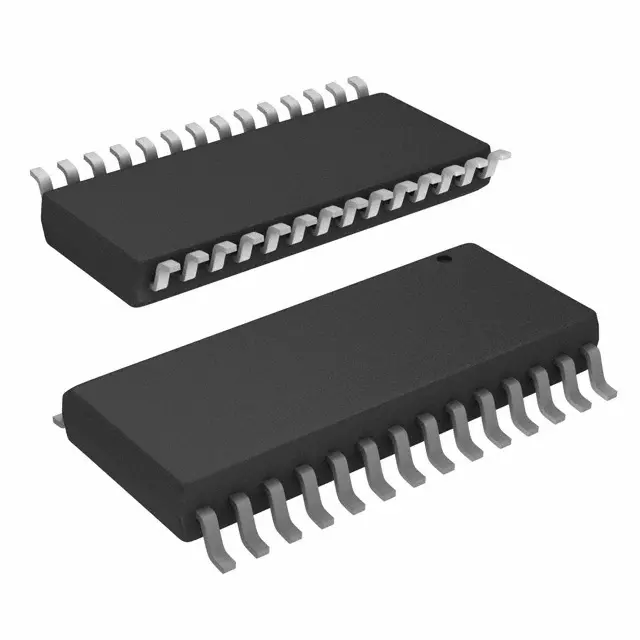

Микросхема PIC16F73-I/SO
У поставщика
У поставщиков
2 839 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:2 786 шт
Срок поставки: до недели
Норм. уп.: 27
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 396,19 |
| от 27 | 377,56 |
| от 54 | 365,09 |
| от 108 | 354,12 |
| от 189 | 346,71 |
Склад 12
В наличии:53 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 130 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 331,20 |
| от 5 | 234,95 |
| от 50 | 220,72 |
Описание
Микроконтроллер PIC16F73-I/SO от Microchip построен на 8-битном RISC-ядре. Работает на частоте до 20 МГц, оснащён 4 КБ флеш-памяти и 192 байтами ОЗУ. Выпускается в корпусе SOIC-28. Применяется в системах управления, бытовой электронике и промышленной автоматике.
Технические характеристики
| I2c | Yes (Slave mode) |
| ОЗУ | 192 x 8 bytes |
| SPI | Yes (Master mode) |
| Тип | Микроконтроллер |
| Usart | Да |
| Timers | 3 |
| Timer0 | 8-bit with prescaler |
| Timer1 | 16-bit with prescaler |
| Timer2 | 8-bit with prescaler |
| Таймеры | 2 x 8-bit, 1 x 16-bit |
| Package | 28-pin DIP, 28-pin SOIC, 28-pin SSOP, 28-pin MLF |
| Выводы ввода/вывода | 22 |
| Корпус | SO-28 |
| Напряжение, В | 2 |
| Io ports | Ports A, B, C |
| Io count | 22 |
| Тип монтажа | SMD |
| Кол-во выводов | 28 |
| Interrupts | 11 |
| Sleep mode | Да |
| Ccp modules | 2 |
| Data memory | 192 bytes |
| Модули CCP | 2 |
| Stack depth | 8 |
| Adc channels | 5 |
| Каналы АЦП | 5 |
| Макс. частота | 20MHz |
| Разрешение АЦП | 8-bit |
| Сброс при включении | Да |
| Power up timer | Да |
| Память программ | 4096 x 14 words FLASH |
| Сторожевой таймер | Да |
| Instruction set | 35 |
| Brown out reset | Да |
| Instruction set | 35 single word instructions |
| Раб. скорость | DC - 20MHz clock input |
| Addressing modes | Direct, Indirect, Relative |
| Data memory size | 192 bytes (RAM) |
| Interrupt sources | 11 |
| Темп. диапазон | -40°C to +85°C (Industrial) |
| Operating frequency | 20 MHz |
| Детекция провалов напр. | Да |
| Макс. тактовая частота | 20MHz |
| Current sink source | 25mA |
| Program memory size | 4K x 14 words (FLASH) |
| Flash program memory | 4K words |
| Serial communications | SSP, USART |
| Instruction cycle min | 200ns |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Supply current standby | <1µA |
| Parallel communications | Нет |
| Max sink source current | 25mA |
| Power consumption sleep | <1µA typical standby |
| Интерфейсы связи | SPI, I2C, USART |
| Oscillator startup timer | Да |
| Power consumption active | <2mA @ 5V, 4MHz |
| Power consumption low freq | 20µA @ 3V, 32kHz |
| Programmable code protection | Да |
| In circuit serial programming | Да |
| Supply current typical 5v 4mhz | <2mA |
| Supply current typical 3v 32khz | <20µA |
