Микроконтроллер PIC 2048 x 14 - ППЗУ/128-ОЗУ 5-АЦП 22порт(-ов) ввода-вывода 3- таймера + сторожевой таймер шина SPI/I2C 1 x 10-бит-ШИМ ICSP
У поставщика
ПроизводительMicrochip
КатегорияМикросхемы
У поставщиков
304 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:304 шт
Срок поставки: до недели
Норм. уп.: 15
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 277,53 |
| от 9 | 260,82 |
| от 15 | 247,20 |
| от 45 | 237,08 |
| от 75 | 229,54 |
Описание

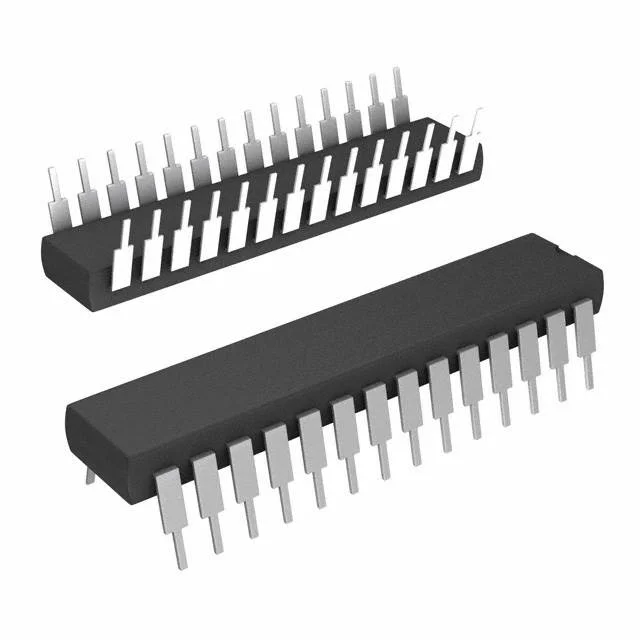

Микроконтроллер PIC16F72-I/SP от Microchip Technology — 8-битное решение на базе архитектуры PIC. Оснащён 2 КБ ППЗУ, 128 байт ОЗУ, 22 линиями ввода-вывода и 5-канальным 8-битным АЦП. Поддерживает интерфейсы SPI/I2C, имеет 10-битный ШИМ-модуль и встроенный сторожевой таймер. Применяется в системах управления, бытовой технике и промышленной автоматике.
Технические характеристики
| Icsp | Да |
| Таймеры | 3 |
| Корпус | PDIP-28 |
| Тип монтажа | Выводной |
| Выводы GPIO | 22 |
| Interrupts | 8 |
| Артикул | PIC16F72-I/SP |
| Pwm modules | 1 |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 2.0V |
| Каналы АЦП | 5 |
| Разрешение АЦП | 8-bit |
| Сброс при включении | Да |
| Power up timer | Да |
| Сторожевой таймер | Да |
| Data memory ram | 128 x 8 bytes |
| Выносливость Flash | 1000 cycles |
| Последовательные интерфейсы | SPI, I2C (slave) |
| Темп. диапазон | -40°C to +85°C |
| Pwm resolution max | 10-bit |
| Детекция провалов напр. | Да |
| Макс. тактовая частота | 20MHz |
| Program memory size | 2K x 14 bits |
| Instruction set size | 35 |
| Время цикла инструкции | 200ns |
| Io sink source current | 25mA |
| Типовой ток в режиме ожидания | 1µA |
| Тип упаковки | Tube (туба) |
| Oscillator startup timer | Да |
| Описание (англ.) | PIC 2048 x 14 - PROM/128-RAM 5-ADC 22I/O 3-Timer + Watchdog SPI/I2C 1 x 10-Bits-PWM ICSP |
| Operating current typical 4mhz | 0.6mA |
| Operating current typical 32khz | 20µA |
