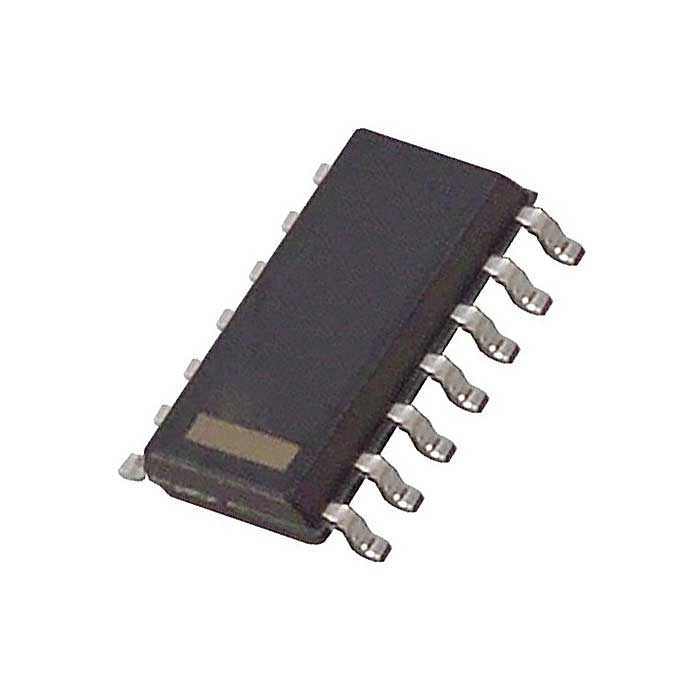

Микросхема PIC16F688-I/SL
У поставщика
У поставщиков
2 217 шт.
Норм. уп.: 5
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт147,82 ₽
дешевле всех
Сумма739,10 ₽
В наличии55 шт
только упаковками по 5 штюрлицам и ИП
Склад 13срок до недели
Цена за шт201,01 ₽
Сумма1 005,05 ₽
+ доплата 490,00 ₽
В наличии2 162 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 37 — 190,67 ₽ (−5%)
5 шт · Склад 15 · 739,10 ₽
Описание
Микросхема Microchip PIC16F688-I/SL — 8-битный микроконтроллер с ядром PIC16. Работает в диапазоне температур от -40 до +85 °C, поставляется в корпусе SOIC-14 для поверхностного монтажа. Оснащён интерфейсами SCI и USART. Применяется в промышленной автоматике и встраиваемых системах управления.
Технические характеристики
| Тип | Микроконтроллер 8 бит серии PIC16F688 |
| Сердечник | PIC16, процессор PIC16 |
| Usart | Enhanced USART with RS-485, RS-232, LIN 2.0/2.1, J2602 support |
| Таймеры | 1x8-bit, 1x16-bit |
| Вес | 0.28 |
| В упаковке | TUBE, 57 шт. |
| Выводы ввода/вывода | 12 |
| Корпус | SOIC-14 (SMD) |
| Тип монтажа | SMD |
| Интерфейс | SCI, USART |
| Размер SRAM | 256 bytes |
| Рабочая температура | -40…+85 |
| Прерывания | Да |
| Компараторы | 2 |
| Описание | 14-Pin Flash-Based, 8-Bit CMOS Microcontroller with nanoWatt Technology |
| Объем EEPROM | 256 bytes |
| Артикул | PIC16F688-I/SL |
| Каналы АЦП | 8 |
| Инструкции | 35 |
| Производитель | Microchip |
| Разрешение АЦП | 10-бит |
| Сохранение данных | >40 years |
| Аппаратный стек | 8-level deep |
| Сброс при включении | Да |
| Напряжение питания | 2.0V to 5.5V |
| Сторожевой таймер | Yes, software selectable nominal 268 seconds with full prescaler |
| Сброс при просадке питания | Yes, with software control |
| Выносливость Flash | 100,000 writes |
| Ток в режиме ожидания | 50nA @ 2.0V typical |
| Ресурс EEPROM | 1,000,000 writes |
| Цикл команды | 200ns |
| Рабочий ток | 11μA @ 32kHz, 2.0V typical; 220μA @ 4MHz, 2.0V typical |
| Количество выводов корпуса | 14 |
| Внутр. генератор | 8MHz to 125kHz, factory calibrated to ±1%, software tunable |
| Макс. такт. частота | 20MHz |
| Program flash memory | 4096 words |
| Ток сторожевого таймера | 1μA @ 2.0V typical |
| Диап. раб. темп. | -40°C to +85°C |
| Внутрисхемное последовательное программирование | Yes via two pins |
