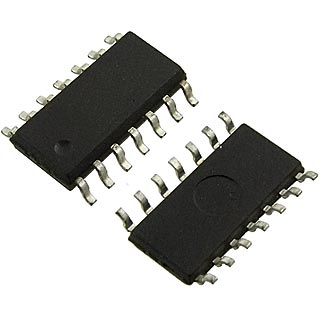

Микросхема PIC16F630-I/SL
У поставщика
У поставщиков
4 414 шт.
Норм. уп.: 10
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт141,67 ₽
дешевле всех
Сумма1 416,70 ₽
В наличии570 шт
только упаковками по 10 штюрлицам и ИП
Склад 13срок до недели
Цена за шт156,68 ₽
Сумма1 566,80 ₽
+ доплата 490,00 ₽
В наличии3 844 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 57 — 148,27 ₽ (−5%)
10 шт · Склад 15 · 1 416,70 ₽
Описание
8-битный микроконтроллер PIC16F630-I/SL от Microchip построен на RISC-ядре с тактовой частотой до 20 МГц и 1,75 КБ Flash-памяти. Питание — от 2 до 5,5 В, в корпусе 14-SOIC доступны 12 выводов ввода-вывода, встроенный генератор 4 МГц и сторожевой таймер. Подходит для промышленной автоматики, бытовой электроники и компактных устройств управления.
Технические характеристики
| Bod | Brown-out Detect |
| Ost | Oscillator Start-up Timer |
| Por | Low-Power Power-on Reset |
| Тип | Микроконтроллер |
| Сторожевой таймер | Watchdog Timer with Independent Oscillator |
| Icsp | In-Circuit Serial Programming via two pins |
| Mclr | Multiplexed MCLR/Input-pin |
| Pwrt | Power-up Timer |
| Быстродействие | 20MHz |
| Наименование изделия | PIC16F630 |
| Семейство | PIC16F630/676 |
| Выводы ввода/вывода | 12 |
| Корпус | 14-pin PDIP, SOIC, TSSOP |
| Объем ОЗУ | 64 x 8 |
| Тип монтажа | SMD |
| Размер сердечника | 8-бит |
| Размер EEPROM | 128 x 8 |
| Периферия | Brown-out Detect/Reset, POR, WDT |
| Компараторы | 1 |
| Описание | 14-Pin, Flash-Based 8-Bit CMOS Microcontroller |
| Глубина стека | 8-level |
| 8-битные таймеры | 1 |
| Каналы АЦП | 0 |
| Архитектура | RISC |
| Производитель | Microchip Technology Inc. |
| Таймеры 16 бит | 1 |
| Тип монтажа | поверхностный монтаж |
| Количество входов/выходов | 12 |
| Слабые подтягивающие резисторы | Individual Programmable |
| Ядро процессора | PIC |
| Корпус | 14-SOIC (0.154", 3.90mm Width) |
| Тип генератора | Internal |
| Защита кода | Программируемый |
| Набор инструкций | 35 instructions |
| Описание | IC MCU 8BIT 1.75KB FLASH 14SOIC |
| EEPROM данных, байт | 128 |
| Цикл команды | 200ns |
| Темп. диапазон | Industrial and Extended |
| Объём памяти программ | 1.75KB (1K x 14) |
| Тип памяти программ | FLASH |
| Внутр. генератор | 4MHz ±1% |
| Макс. рабочая скорость | 20MHz |
| Программируемый DigiKey | Verified |
| Рабочая температура | -40°C ~ 85°C (TA) |
| Износостойкость Flash | 100,000 cycles |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Память данных SRAM, байт | 64 |
| Износостойкость записи EEPROM | 1,000,000 cycles |
| Сохранение данных Flash/EEPROM | >40 years |
| Корпус по производителю | 14-SOIC |
| Прерывание по изменению вывода | Да |
| Типовой ток в режиме ожидания | 1nA @ 2.0V |
| Ток стока/истока высокого уровня | Direct LED Drive |
| Напряжение питания (Vcc/Vdd) | 2V ~ 5.5V |
| Память программ, слова | 1024 |
| Тип. время выхода из сна | 5µs @ 3.0V |
| Опорное напряжение компаратора | Programmable on-chip CVREF |
| Operating current 1MHz typical | 100µA @ 2.0V |
| Ток сторожевого таймера, тип. | 300nA @ 2.0V |
| Рабочий ток, 32 кГц, тип. | 8.5µA @ 2.0V |
| Ток генератора таймера 1, тип. | 4µA @ 32kHz, 2.0V |
