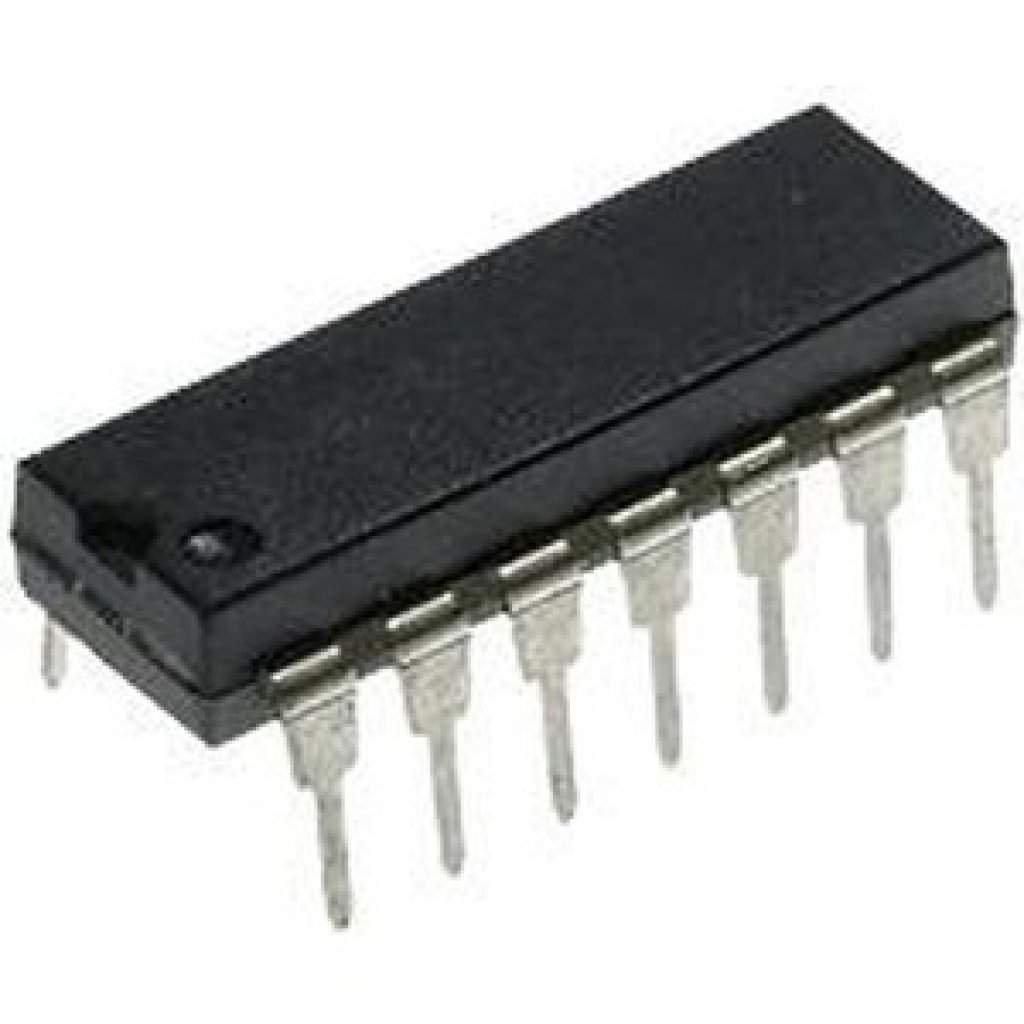

Микросхема PIC16F630-I/P
У поставщика
У поставщиков
2 440 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:2 210 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 181,45 |
| от 60 | 171,72 |
| от 120 | 165,20 |
| от 210 | 159,47 |
| от 390 | 155,60 |
Склад 12
В наличии:230 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 230 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 196,65 |
| от 10 | 133,52 |
| от 100 | 124,73 |
Описание
Микросхема PIC16F630-I/P от Microchip — 8-битный Flash-микроконтроллер в корпусе DIP. Оснащена встроенной памятью программ и данных, таймерами и компаратором. Предназначена для встраиваемых систем управления, автоматизации и простых измерительных устройств. Отличается низким энергопотреблением и широким диапазоном рабочих температур.
Технические характеристики
| Наименование изделия | PIC16F630-I/P |
| Timer0 | 8-bit |
| Timer1 | 16-bit |
| Таймеры | 1x 8-bit Timer0, 1x 16-bit Timer1 |
| Выводы ввода/вывода | 12 |
| Корпус | 14-PDIP |
| I o pins | 12 |
| Тип монтажа | Выводной |
| Кол-во выводов | 14 |
| Comparator | 1 |
| Компараторы | 1 analog comparator |
| Описание | 14-pin FLASH-based 8-bit CMOS microcontroller |
| Memory sram | 64 bytes |
| Память SRAM | 64 bytes |
| Макс. напряжение | 5.5V |
| Напряжение мин. | 2.0V |
| Wakeup time | 5µs typical @ 3.0V |
| Memory flash | 1024 words |
| A d converter | Нет |
| Память EEPROM | 128 bytes |
| Memory eeprom | 128 bytes |
| Weak pull ups | individual programmable weak pull-ups |
| Сохранение данных | >40 years |
| Hardware stack | 8-level deep |
| Сброс при включении | low power POR |
| Power up timer | Да |
| Память программ | 1024 words FLASH |
| Напряжение питания | 2.0V to 5.5V |
| Сторожевой таймер | Да |
| Code protection | programmable |
| Current standby | 1nA @ 2.0V typical |
| Выносливость Flash | 100,000 writes |
| Instruction set | 35 instructions |
| Ток в режиме ожидания | 1nA @ 2.0V typical |
| Макс. температура | +85°C |
| Температура мин. | -40°C |
| Addressing modes | Direct, Indirect, Relative |
| Brown out detect | Да |
| Current watchdog | 300nA @ 2.0V typical |
| Ресурс EEPROM | 1,000,000 writes |
| Frequency max osc | 20MHz |
| Instruction cycle | 200ns |
| Рабочий ток | 8.5µA @ 32kHz, 2.0V typical; 100µA @ 1MHz, 2.0V typical |
| Темп. диапазон | -40°C to +85°C |
| Voltage reference | programmable on-chip CVREF module |
| Current timer1 osc | 4µA @ 32kHz, 2.0V typical |
| Внутр. генератор | 4MHz ±1% factory calibrated |
| Макс. такт. частота | 20MHz |
| Oscillator internal | 4MHz ±1% |
| Max instruction rate | 5MHz |
| Current operating 1MHz | 100µA @ 1MHz, 2.0V typical |
| Wakeup time from sleep | 5µs @ 3.0V typical |
| Ток сторожевого таймера | 300nA @ 2.0V typical |
| Разрядность | 8 |
| Current operating 32kHz | 8.5µA @ 32kHz, 2.0V typical |
| Interrupt on pin change | Да |
| Тип упаковки | Tube (туба) |
| High current sink source | direct LED drive capable |
| Oscillator startup timer | Да |
| Timer1 oscillator current | 4µA @ 32kHz, 2.0V typical |
| External oscillator support | crystals and resonators |
| Описание (англ.) | PIC 1024 x 14 - PROM/64-RAM 128-EEPROM 12I/O 2Timer + Comparator + Watchdog ICSP |
| In circuit serial programming | ICSP via 2 pins |
| Тактовая частота, МГц | 20 |
