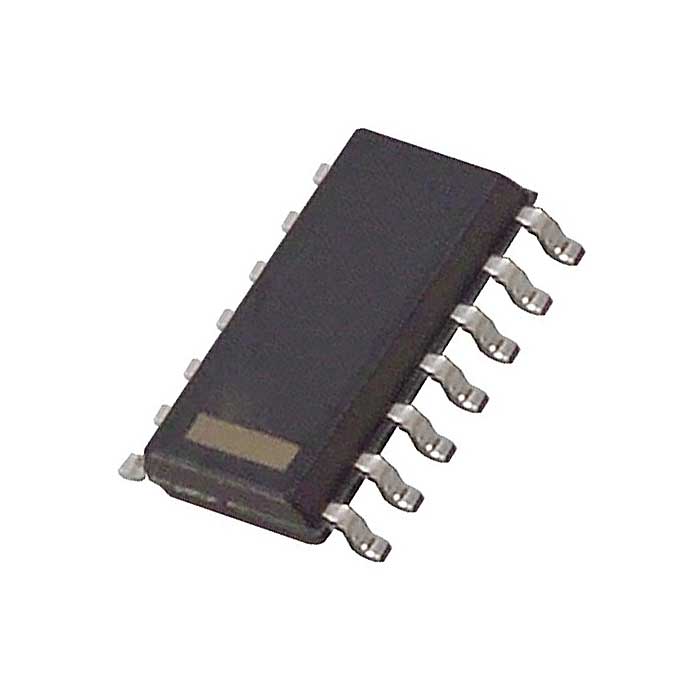

Микросхема PIC16F1823-I/SL
У поставщика
У поставщиков
776 шт.
Норм. уп.: 57
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт294,61 ₽
Сумма589,22 ₽
В наличии154 шт
от 2 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии622 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 197,13 ₽
2 шт · Склад 2 · 589,22 ₽
Описание
Микроконтроллер PIC16F1823-I/SL от Microchip — 8-битное устройство на базе ядра PIC16. Работает в расширенном температурном диапазоне от -40 до +85 °C, оснащён интерфейсами I2C, SPI и USART. Выпускается в поверхностном корпусе SOIC-14. Подходит для задач промышленной автоматики и встраиваемых систем.
Технические характеристики
| Сброс при понижении питания | Да |
| I2c | Да |
| Ток потребления (Icd) | Да |
| Lin | Да |
| Защита от низкого напряжения | Да |
| Ost | Да |
| ФАПЧ | 4X |
| Por | Да |
| SPI | Да |
| Тип | Микроконтроллер 8 бит серии PIC16(L)F182x |
| Сторожевой таймер | Да |
| Xpl | Да |
| Сердечник | PIC16, процессор PIC16 |
| Icsp | Да |
| Mssp | Да |
| Pwrt | Да |
| Отладка | I/H |
| Rs232 | Да |
| Rs485 | Да |
| Eusart | Да |
| Семейство | PIC12(L)F1822/16(L)F1823 |
| Вес | 0.19 |
| В упаковке | TUBE, 57 шт. |
| Выводы ввода/вывода | 12 |
| Корпус | SOIC-14 (SMD) |
| Тип монтажа | SMD |
| SR-защёлка | Да |
| Количество FSR | 2 |
| Ширина FSR | 16-bit |
| Интерфейс | I2C, SPI, USART |
| Кол-во выводов | 14 |
| Рабочая температура | -40…+85 |
| Компараторы | 2 |
| Описание | 8/14-Pin Flash Microcontrollers with XLP Technology |
| Артикул | PIC16F1823-I/SL |
| Smbus pmbus | Да |
| Глубина стека | 16 |
| 8-битные таймеры | 2 |
| Каналы АЦП | 8 |
| Каналы CPS | 8 |
| Таймеры 16 бит | 1 |
| Слабые подтягивающие резисторы | Да |
| Режимы резонатора | 4 |
| Разрешение АЦП | 10-бит |
| Разрешение ЦАП | 5-bit |
| Защита кода | Да |
| Только входные выводы | 1 |
| Режимы адресации | Direct, Indirect, Relative |
| Автоопределение скорости передачи | Да |
| ОЗУ данных (SRAM) | 128 байт |
| Уровни выхода FVR | 1.024V, 2.048V, 4.096V |
| Число инструкций | 49 |
| Память данных EEPROM | 256 bytes |
| Модули ECCP, одиночный | 0 |
| Прерывание при изменении | Да |
| Макс. рабочая скорость | 32MHz |
| Самоперепрограммируемый | Да |
| Режимы внешнего тактирования | 3 |
| Коммутационная способность | Да |
| Flash-память программ | 2K words |
| Модулятор сигнала данных | Да |
| Цикл команды, мин. | 125ns |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 1.8V |
| Выходной ток втекающий/вытекающий | 25mA/25mA |
| Опорный тактовый модуль | Да |
| Монитор тактового сигнала с защитой | Да |
| Автосохранение контекста | Да |
| Модули ECCP, полный мост | 1 |
| Модули ECCP, полумост | 0 |
| Тип. рабочий ток | 30µA/MHz @ 1.8V |
| Тип. ток в спящем режиме | 20nA @ 1.8V |
| Расширенный диапазон температур | -40°C to +125°C |
| Точность внутр. генератора | ±1% типично |
| Диапазон температур, промышленный | -40°C to +85°C |
| Запуск двухскоростного генератора | Да |
| Ток сторожевого таймера, тип. | 300nA @ 1.8V |
| Макс. рабочее напряжение LF варианта | 3.6V |
| Мин. рабочее напряжение LF варианта | 1.8V |
| Частота внутреннего генератора, макс. | 32MHz |
| Частота внутреннего генератора, мин. | 31kHz |
| Ток генератора таймера 1, тип. | 650nA @ 32kHz |
