PIC12F675-I/P
Документация
Даташит

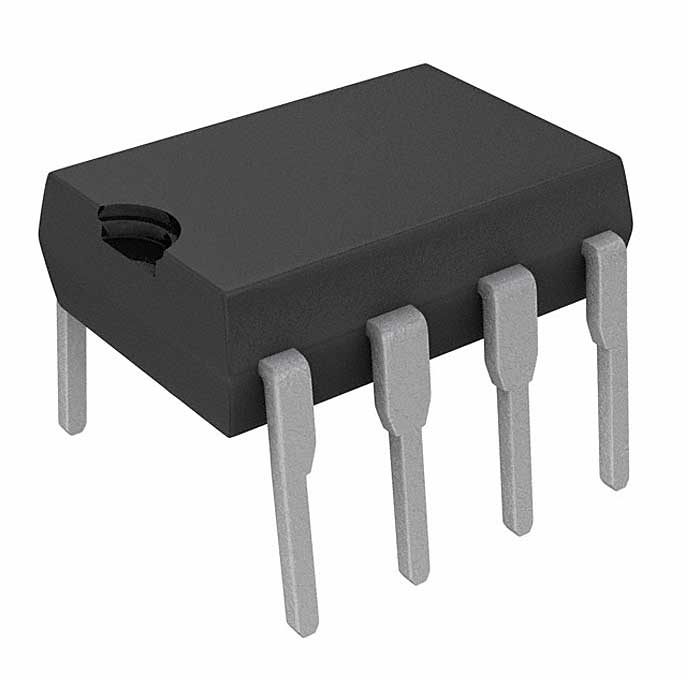

Микросхема PIC12F675-I/P

Артикул:83318
У поставщика
ПроизводительMicrochip
КатегорияМикроконтроллеры прочие
Ед. изм.шт
У поставщиков
4 748 шт.
Норм. уп.: 10
Цены (собственный склад)
Кол-во, шт.Цена, ₽
от 3127,50
от 6123,81
от 12121,96
от 25120,11
Цены поставщиков
Склад 2
В наличии:70 шт
Срок поставки: до 2 недель
Норм. уп.: 100
Кол-во, шт.Цена, ₽
от 3127,50
от 6123,81
от 12121,96
от 25120,11
Склад 12
В наличии:2 000 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 290 шт
Кол-во, шт.Цена, ₽
от 1155,25
от 10105,57
от 10098,45
Склад 13
В наличии:1 938 шт
Срок поставки: до недели
Норм. уп.: 60
Минимальная партия: 6 шт
Кол-во, шт.Цена, ₽
от 1126,17
от 60118,92
от 180114,07
от 300109,80
от 540106,93
Склад 15
В наличии:740 шт
Срок поставки: до 10 дн.
Норм. уп.: 10
Кол-во, шт.Цена, ₽
от 10109,98
Описание

Микроконтроллер PIC12F675-I/P от Microchip — 8-битное решение на ядре PIC12F. Работает в диапазоне температур от -40 до +85 °C, выпускается в корпусе PDIP-8 для монтажа в отверстия. Подходит для задач промышленной автоматики и встраиваемых систем управления.

Технические характеристики
ТипМикроконтроллер 8 бит серии PIC12F
Sram64 bytes
СердечникPIC12, процессор PIC12F
IcspДа
SRAM64 bytes
Eeprom128 bytes
EEPROM128 bytes
СемействоPIC12F
Timer08-bit
Timer116-bit
Вес0.92
Io pins6
Package8-Pin
В упаковкеTUBE, 60 шт.
Выводы ввода/вывода6
КорпусPDIP-8
Тип монтажаTHT
Выводы GPIO6
Led driveДа
Кол-во выводов8
Рабочая температура-40…+85
Sleep modeДа
Comparators1
Timers 8bit1
Wakeup time5 µs
Компараторы1
Описание8-Pin Flash-Based 8-Bit CMOS Microcontroller
АртикулPIC12F675-I/P
8-битные таймеры1
Adc channels4
Flash memory1024 words
Timers 16bit1
Каналы АЦП4
Архитектура8-bit RISC
Флэш-память1024 words
ПроизводительMicrochip Technology Inc.
Таймеры 16 бит1
Weak pull upsДа
Adc resolution10-bit
Data retention>40 years
Разрешение АЦП10-bit
Сохранение данных>40 years
Сброс при включенииДа
Power up timerДа
Сторожевой таймерДа
Flash endurance100,000 writes
Standby current1 nA
Code protectionДа
Выносливость Flash100,000 writes
Instruction set35 instructions
Eeprom endurance1,000,000 writes
Brown out detectДа
Data memory sram64 bytes
Ресурс EEPROM1,000,000 writes
Analog comparators1
Data memory eeprom128 bytes
Wake up from sleep5us @ 3.0V
Внутр. генератор4MHz
Макс. такт. частота20MHz
Operating speed max20MHz
Oscillator tolerance±1%
Program memory flash1024 words
Instruction cycle min200ns
Макс. рабочее напряжение5.5V
Мин. раб. напр.2.0V
Макс. диапазон температур+85°C
Мин. диапазон температур-40°C
Instruction cycle time200 ns
Operating current 1mhz100 µA
Watchdog timer current300 nA
Flash eeprom retention>40 years
Время цикла инструкции200ns
Operating current 1mhz100uA @ 1MHz, 2.0V
Ток сторожевого таймера300nA @ 2.0V
Разрядность8
Operating current 32khz8.5 µA
Operating voltage range2.0V to 5.5V
Interrupt on pin changeДа
Operating current 32khz8.5uA @ 32kHz, 2.0V
Типовой ток в режиме ожидания1nA @ 2.0V
Max oscillator frequency20 MHz
High current sink sourceДа
Timer1 oscillator current4 µA
Oscillator start up timerДа
Timer1 oscillator current4uA @ 32kHz, 2.0V
Temperature range extended-40C to +125C
Comparator voltage referenceДа
Точность внутр. генератора±1%
Temperature range industrial-40C to +85C
Internal oscillator frequency4 MHz
In circuit serial programmingДа
Частота внутр. генератора4MHz
Operating current 1mhz typical100µA @ 2.0V
Watchdog timer current typical300nA @ 2.0V
Operating current 32khz typical8.5µA @ 2.0V
Timer1 oscillator current typical4µA @ 32kHz, 2.0V
Тактовая частота, МГц20
Допуск, %1
