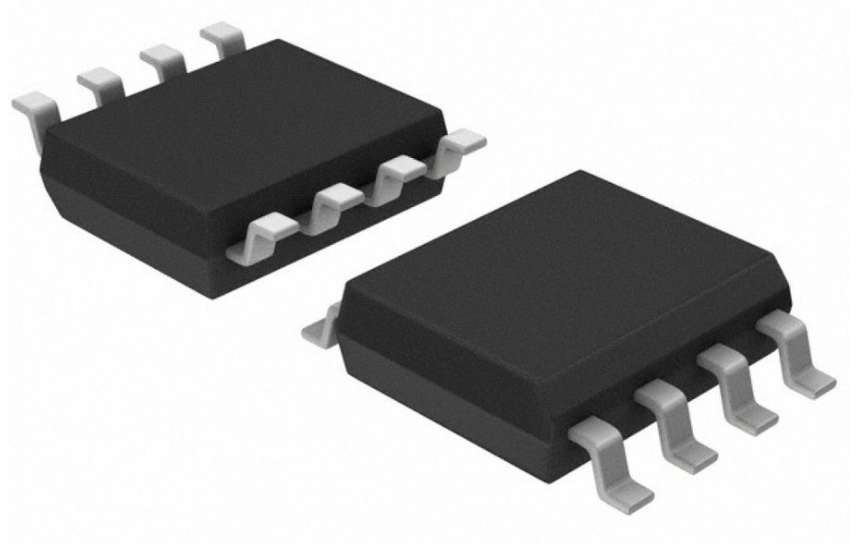

Микросхема PIC12F508T-I/SN
У поставщика
У поставщиков
880 шт.
Норм. уп.: 100
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 200,80 |
| от 6 | 194,98 |
| от 12 | 192,07 |
| от 25 | 189,16 |
Цены поставщиков
Склад 2
В наличии:100 шт
Срок поставки: до 2 недель
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 200,80 |
| от 6 | 194,98 |
| от 12 | 192,07 |
| от 25 | 189,16 |
Склад 13
В наличии:780 шт
Срок поставки: до недели
Норм. уп.: 3300
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 87,81 |
| от 27 | 81,32 |
| от 53 | 76,03 |
| от 106 | 72,06 |
| от 212 | 69,10 |
Описание
Микроконтроллер Microchip PIC12F508T-I/SN — компактное 8-битное решение для встраиваемых систем. Работает при напряжении от 2 до 5,5 В, имеет 768 байт памяти программ и 25 байт ОЗУ. Выполнен в корпусе SOIC-8. Подходит для управления в бытовой электронике, простых датчиках и устройствах автоматики.
Технические характеристики
| Icd | Да |
| Тип | Микроконтроллер |
| Icsp | Да |
| Семейство | PIC12F508/509/16F505 |
| Выводы ввода/вывода | 6 |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Bit width | 8-bit |
| Кол-во выводов | 8 |
| Sleep mode | Да |
| Описание | 8/14-Pin, 8-Bit Flash Microcontrollers |
| Артикул | PIC12F508T-I/SN |
| 8-битные таймеры | 1 |
| Архитектура | RISC |
| Производитель | Microchip Technology Inc. |
| Weak pull ups | Да |
| Datasheet year | 2009 |
| Сброс при включении | Да |
| Wake on change | Да |
| Сторожевой таймер | Да |
| Code protection | Programmable |
| Выносливость Flash | 100,000 cycles |
| Flash retention | >40 years |
| High current io | Да |
| Instruction count | 33 |
| Datasheet revision | DS41236E |
| Device reset timer | Да |
| Oscillator options | INTRC, EXTRC, XT, HS, LP, EC |
| Program memory type | Flash |
| Data path width bits | 8 |
| Hardware stack levels | 2 |
| Макс. рабочее напряжение | 5.5V |
| Мин. раб. напр. | 2.0V |
| Data memory sram bytes | 25 |
| Instruction width bits | 12 |
| Real time clock counter | TMR0 8-bit with 8-bit prescaler |
| Типовой ток в режиме ожидания | 100nA @ 2V |
| Clock input max pic16f505 | 20MHz |
| Operating current typical | <175µA @ 2V, 4MHz |
| Program memory size words | 512 |
| Special function registers | 8 |
| Instruction cycle pic16f505 | 200ns |
| Точность внутр. генератора | ±1% |
| Clock input max pic12f508 509 | 4MHz |
| Частота внутр. генератора | 4MHz |
| Temperature range extended max | +125°C |
| Temperature range extended min | -40°C |
| Instruction cycle pic12f508 509 | 1000ns |
| Temperature range industrial max | +85°C |
| Temperature range industrial min | -40°C |
