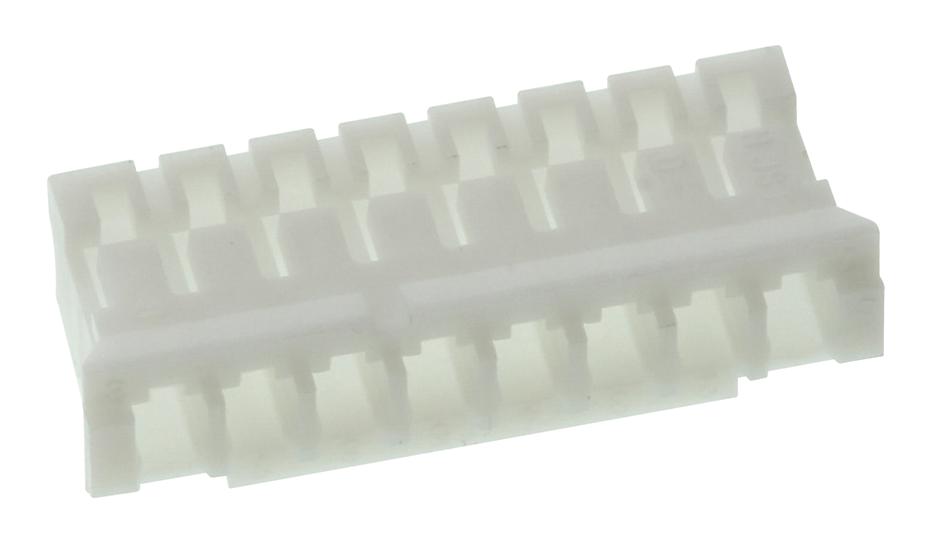

Разъём PHR-8
У поставщика
У поставщиков
14 115 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:10 677 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,83 |
| от 1 023 | 3,13 |
| от 1 718 | 2,75 |
| от 2 864 | 2,44 |
| от 4 746 | 2,23 |
Склад 13
В наличии:3 438 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 144 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,81 |
| от 386 | 4,05 |
| от 1 000 | 3,43 |
| от 2 000 | 2,96 |
| от 4 000 | 2,66 |
Описание
Разъём PHR-8 от JST — это низковольтный коннектор для компактных устройств. Корпус рассчитан на 8 контактов, обеспечивает надёжное соединение при токах до 2 А. Применяется в бытовой электронике, системах управления и маломощных блоках питания.
Технические характеристики
| Тип | housing |
| Шаг | 2.0mm |
| Серия | PH |
| Материал | PA66, UL94V-0, natural (white) |
| Тип монтажа | crimp/disconnectable |
| Артикул | PHR-8 |
| Габарит A | 14.0mm |
| Размер B | 17.8mm |
| Ном. ток | 2A AC/DC (AWG #24) |
| Ном. напряжение | 100V AC/DC |
| Applicable wire | AWG #32 to #24 |
| Соответствие RoHS | RoHS2 |
| Quantity per bag | 1000 |
| Темп. диапазон | -25℃ to +85℃ |
| Число цепей | 8 |
| Выдерживаемое напряжение | 800VAC/minute |
| Сопр. изоляции | 1000MΩ min |
| Начальное сопротивление контакта | 10mΩ max |
| Applicable pc board thickness | 0.8 to 1.6mm |
| Contact resistance after test | 20mΩ max |
| Количество контактов | 8 |
| Тип разъема | низковольтные |
