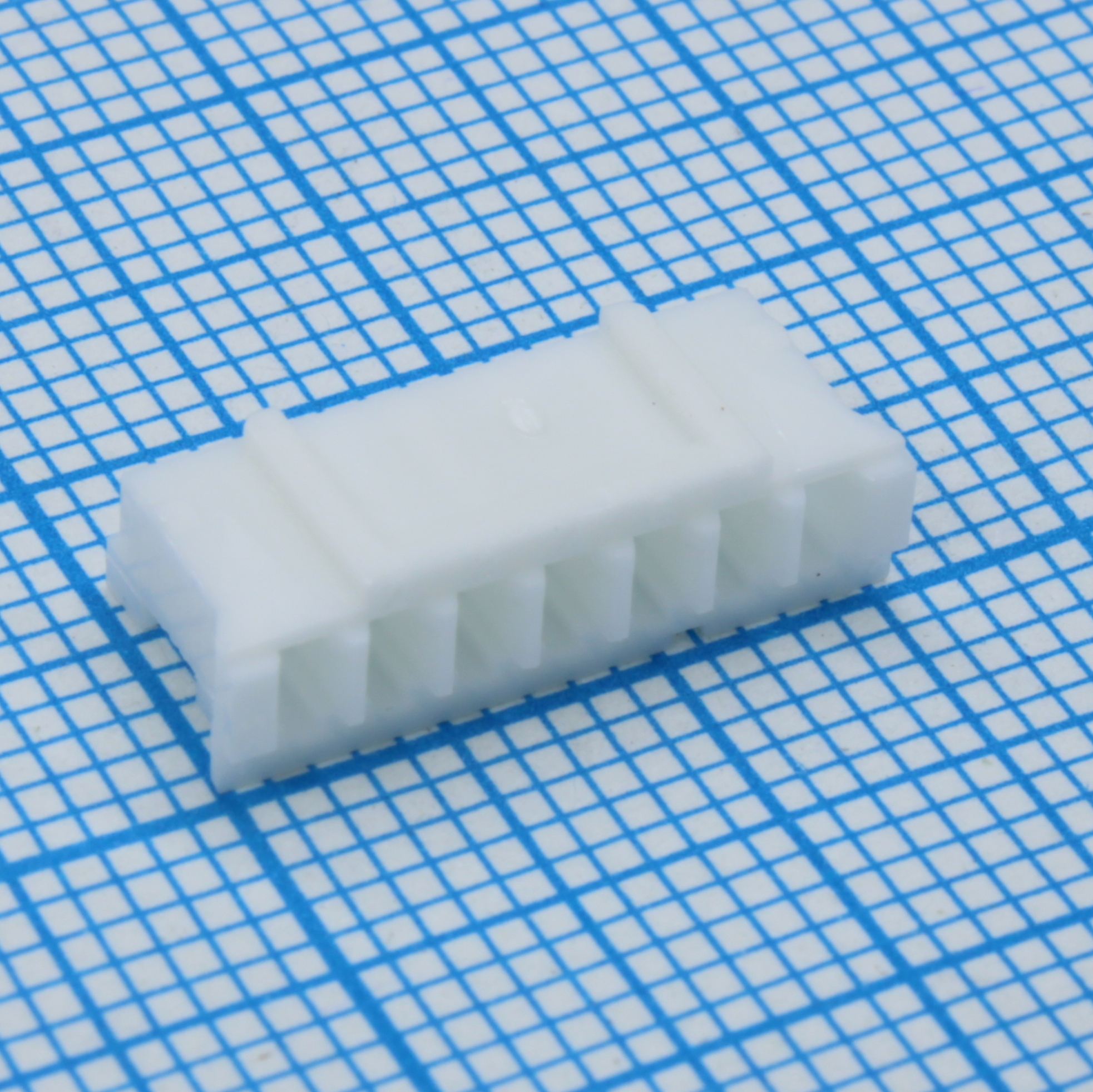

Разъём PHR-7
У поставщика
У поставщиков
25 121 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 39
В наличии:15 754 шт.
Срок поставки: до недели
Норм. уп.: 2000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,15 |
Склад 13
В наличии:9 367 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 316 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,20 |
| от 424 | 1,90 |
| от 847 | 1,66 |
| от 2 000 | 1,48 |
| от 4 000 | 1,37 |
Описание
Разъём PHR-7 от JST — это низковольтный коннектор для надёжного соединения проводов. Рассчитан на работу в компактных цепях, отличается малым шагом контактов и простой фиксацией. Подходит для применения в бытовой электронике и мелкой промышленной автоматике.
Технические характеристики
| Тип | низковольтные |
| Тип | Disconnectable Crimp style connector housing |
| Цвет | natural (white) |
| Шаг | 2.0mm |
| Ширина | 4.5mm |
| Серия | PH |
| Упаковка | 1000 per box |
| Стандарты | UL Recognized E60389, CSA Certified LR20812, R75087 |
| Размеры | A: 12.0mm; B: 15.8mm |
| Артикул | PHR-7 |
| Ном. ток | 2A AC, DC (AWG #24) |
| Соотв. RoHS | Да |
| Ном. напряжение | 100V AC, DC |
| Applicable wire | AWG #32 to #24 |
| Материал корпуса | PA66, UL94V-0, natural (white) |
| Темп. диапазон | -25°C to +85°C (including temperature rise in applying electrical current) |
| Число цепей | 7 |
| Pc board thickness | 0.8 to 1.6mm |
| Applicable contacts | SPH-002T-P0.5S, SPH-002T-P0.5L, SPH-004T-P0.5S |
| Выдерживаемое напряжение | 800V AC/minute |
| Height after mounting | 8.0mm |
| Сопр. изоляции | 1000MΩ min |
| Начальное сопротивление контакта | 10mΩ max |
| Contact resistance after environmental testing | 20mΩ max |
