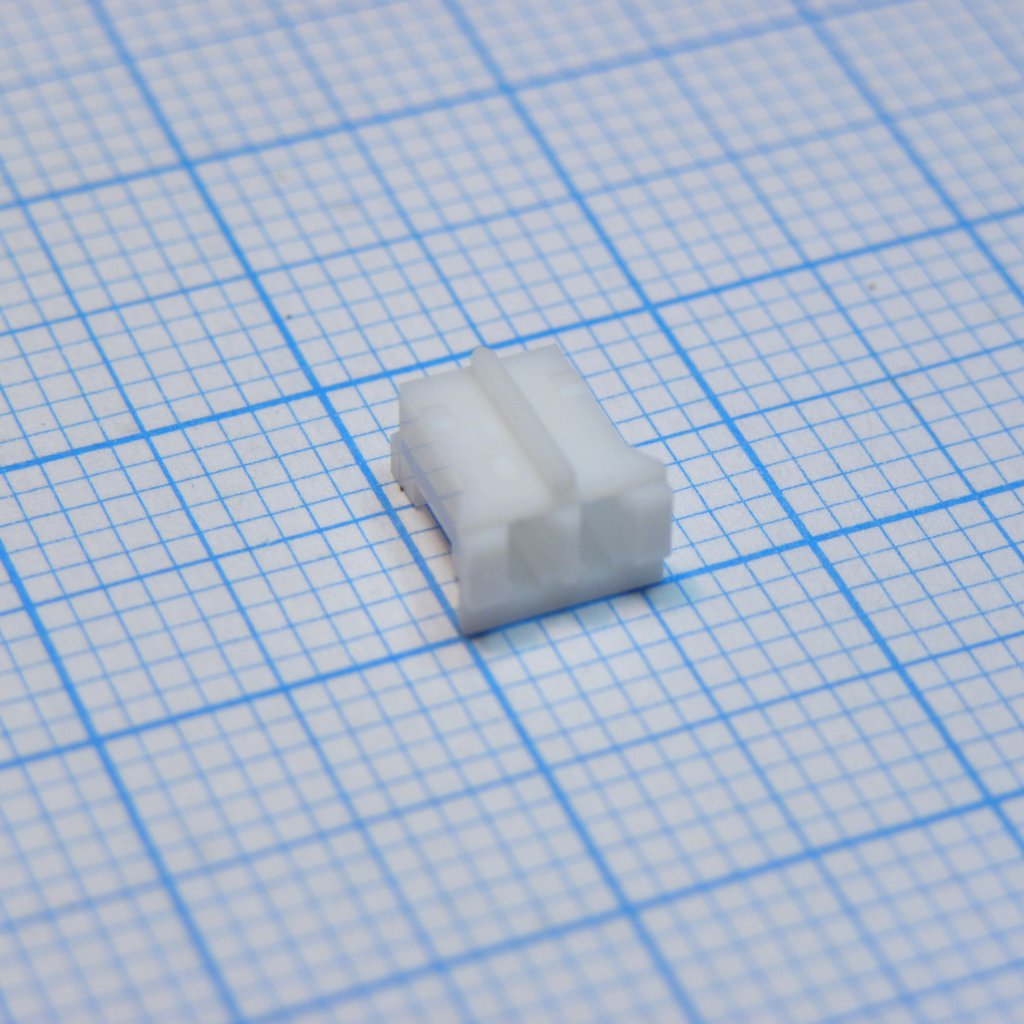

Разъём питания низковольтный PHR-2
У поставщика
У поставщиков
96 392 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:57 094 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1,82 |
| от 2 007 | 1,45 |
| от 3 376 | 1,26 |
| от 5 657 | 1,10 |
| от 9 489 | 0,99 |
Склад 13
В наличии:39 298 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 282 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,45 |
| от 681 | 1,99 |
| от 2 000 | 1,61 |
| от 3 000 | 1,35 |
| от 6 000 | 1,20 |
Описание
Разъём питания низковольтный PHR-2 от JST. Компактный коннектор рассчитан на работу в цепях с низким напряжением. Корпус имеет два контакта для надёжного соединения проводов. Применяется в бытовой электронике, блоках питания и компактных устройствах.
Технические характеристики
| Тип | низковольтные |
| Шаг | 2.0mm |
| Мощность, Вт | — |
| Ток, А | 24 |
| Корпус | PHR-2 housing, 2 circuits |
| Напряжение, В | 100 |
| Материал | PA66, UL94V-0, natural (white) |
| Тип монтажа | Crimp-style connector; mates with through-hole or SMT headers |
| Частота | — |
| Сечение провода | AWG #32 to #24 |
| Размеры | A=2.0mm, B=5.8mm; pitch=2.0mm; height after mounting=8.0mm; width=4.5mm |
| Сопротивление | Contact resistance: 10mΩ max initial / 20mΩ max after environmental tests; Insulation resistance: 1000MΩ min |
| Ёмкость | — |
| Ном. ток | 2A AC/DC (AWG #24) |
| Ном. напряжение | 100V AC/DC |
| Соответствие RoHS2 | Да |
| Темп. диапазон | -25°C to +85°C |
| Сопр. контакта | 10mΩ max initial / 20mΩ max after environmental tests |
| Число цепей | 2 |
| Pc board thickness | 0.8 to 1.6mm |
| Выдерживаемое напряжение | 800V AC/minute |
| Сопр. изоляции | 1000MΩ min |
| Тип разъема | низковольтные |
