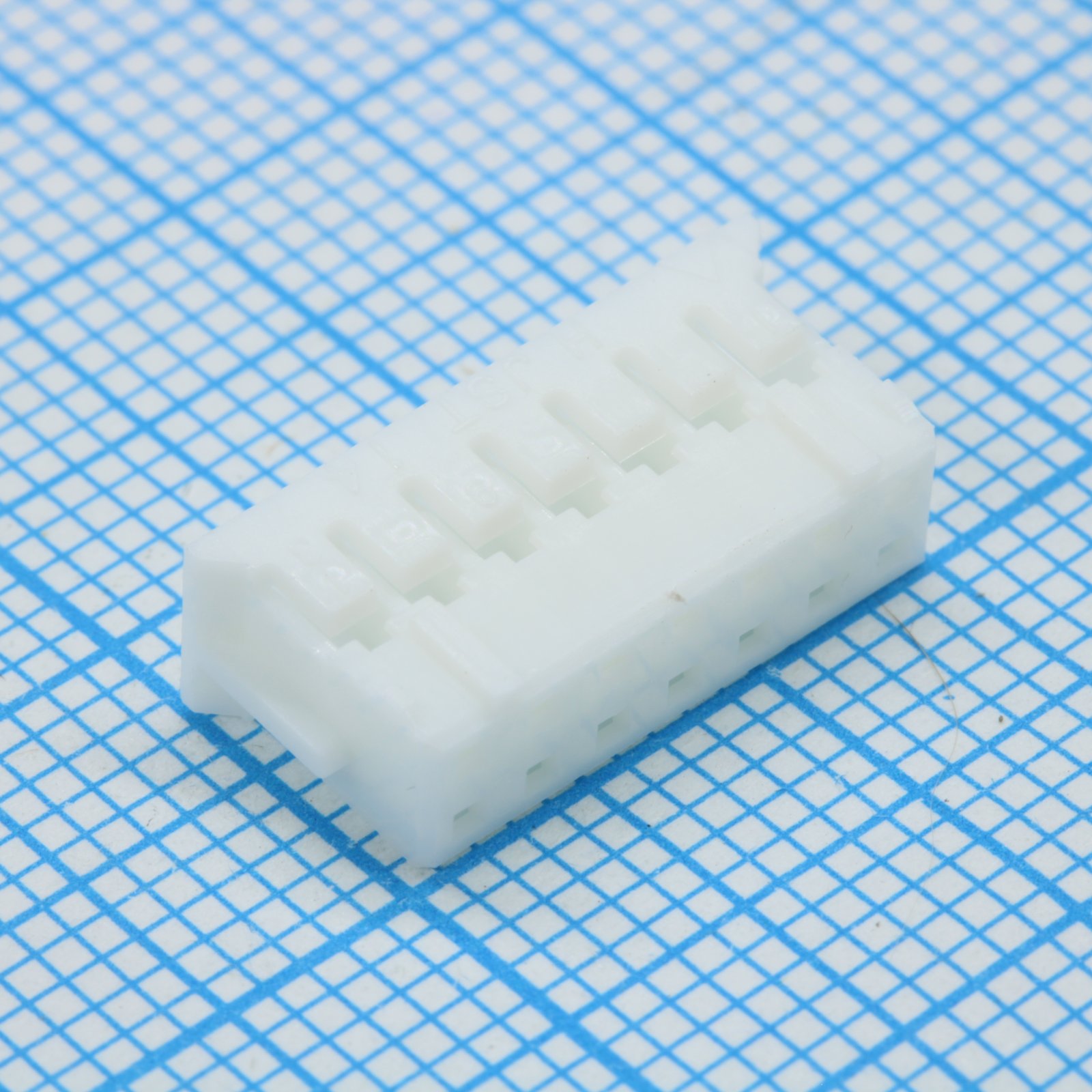

Разъём питания низковольтный PHDR-14VS
У поставщика
У поставщиков
952 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:919 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,38 |
| от 118 | 16,42 |
| от 235 | 14,80 |
| от 470 | 13,56 |
| от 1 000 | 12,64 |
Склад 39
В наличии:33 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,65 |
| от 250 | 13,60 |
| от 426 | 12,43 |
| от 709 | 11,51 |
| от 1 176 | 10,87 |
Описание
Разъём питания PHDR-14VS от JST — это низковольтный коннектор для надёжного соединения проводов. Рассчитан на напряжение до 250 В и ток до 3 А, выпускается в компактном корпусе. Подходит для использования в бытовой электронике и блоках питания.
Технические характеристики
| Тип | низковольтные |
| Глубина | 5mm |
| Модель | PHDR-14VS |
| Шаг | 2.0mm |
| Серия | PHD |
| Корпус | Socket housing |
| Тип монтажа | Wire-to-board |
| Размеры a | 12.0mm |
| Размеры b | 15.9mm |
| Insulation od | φ0.9mm to φ1.5mm |
| Толщина ПП | 1.6mm |
| Ном. ток | 3A AC/DC (AWG #22) |
| Ном. напряжение | 250V AC/DC |
| Высота установки | 8.8mm |
| Материал контакта | Phosphor bronze, tin-plated |
| Материал корпуса | PA66, natural (white) |
| Quantity per bag | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 14 |
| Выдерживаемое напряжение | 800VAC for one minute |
| Applicable wire range | AWG #28 to AWG #22 |
| Сопр. изоляции | 1000MΩ min. |
| Начальное сопротивление контакта | 10mΩ max. |
| Contact resistance after environmental tests | 20mΩ max. |
| Количество контактов | 14 |
| Тип разъема | низковольтные |
